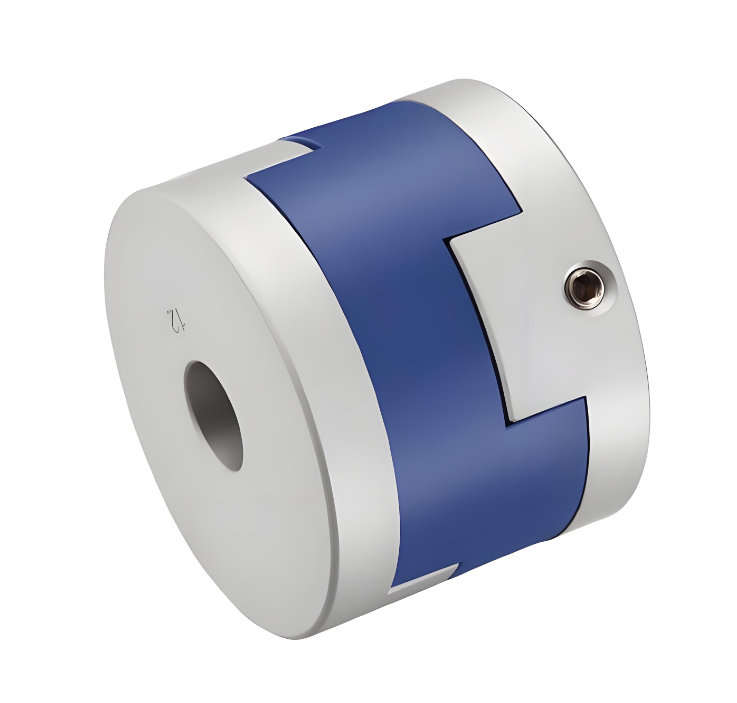

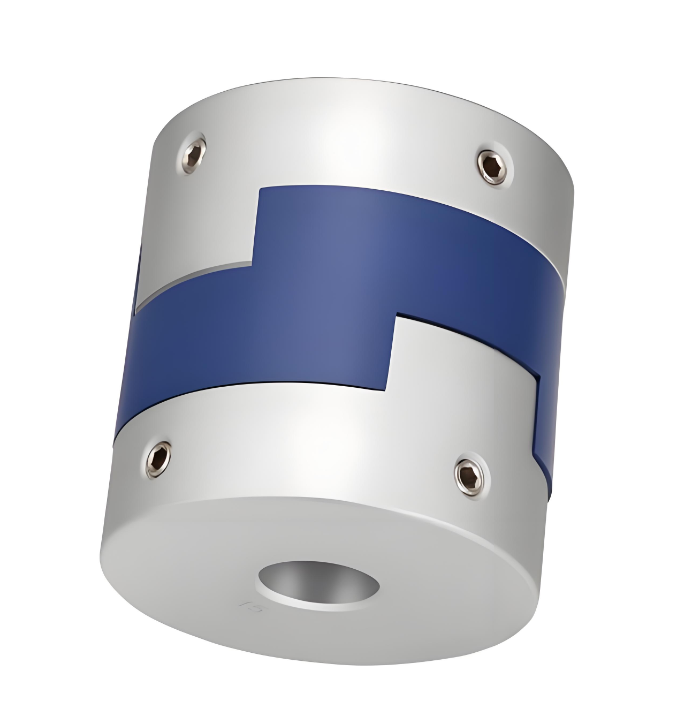

RSK-CPH Křížové posuvné spojky z hliníkové slitiny typ upínání odnímatelné provedení snadná instalace

代号

kódové jméno

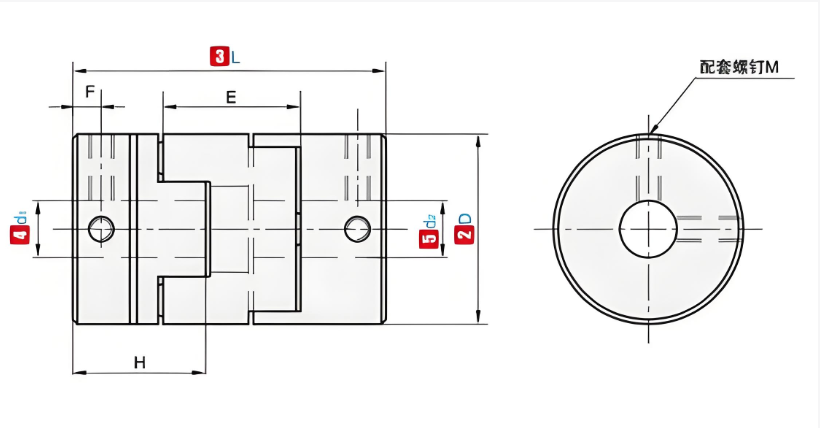

D

L

常用D1/D2 内径尺寸     Standardní vnitřní průměr (mm)

E

F

H

M

拧紧扭矩

Utahovací moment (N.m)

RSK-CPH

16

18

4 5 6 6,35 7 8

12

3.0

7.1

M3

1.2

20

25

5 6 6,35 7 8 9,525 10 11 12

12.7

3.0

10.1

M4

2.5

25

28

5 6 6,35   8 9,525 10 11 12         14

17.7

2.8

21

M4

2.5

32

33

5 6           8 9,525 10 11 12 12,7 14 15 16

20

3.4

14

M4

2.5

40

32

8 9,525 10 11 12 12,7 14 15 16 17 18 19 20

20.3

3.2

14

M4

2.5

44

46

8 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22

18.4

3.5

20.7

M5

5

50

38

10      12 12,7 14 15 16 17 18 19 20 22 24 25

22.35

3.8

16.5

M5

5

55

57

10      12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32

25.8

7.8

26.2

M5

5

63

47

14 15 16 17 18 19 20 22 24 25 28 30 32

25.8

6.0

21

M6

8

70

77

16 17 18 19 20 22 24 25 28 30 32 35 38 40

25

13.5

36.5

M8

20

代号

kódové jméno

D

L

额定扭矩     jmenovitý točivý moment (N.m)

容许偏心      Povolit zkreslení (mm)

容许偏角Povolit naklonění (∠°)

容许轴向偏差Povolit axiální odchylku (mm)

容许转速Povolit otáčky za minutu

静态扭转钢度Statická torzní tuhost (N.m/rad)

惯性矩          Moment setrvačnosti (N.m)

重量Hmotnost (g)

RSK-CPH

16

18

0.7

0.8

3

±0,20

9000

30

3,0x10 ^-7

6

20

25

1.2

1.2

7000

58

3,0x10 ^-7

18

25

28

2

1.6

6000

130

2,8x10 ^-6

25

32

33

4.5

2

4800

270

8,9x10 ^-5

44

40

32

9

2.4

3600

520

2,1x10 ^-5

81

44

46

12

2.8

3500

560

3,8x10 ^-5

136

50

38

19

2.6

3000

800

6,0x10 ^-5

142

55

57

22

3.3

2800

795

9,9x10 ^-5

255

63

47

33

3

2500

1200

2,1x10 ^{-4 $ $}

320

70

77

56

3.8

2500

1260

3,9x10 ^{-4 $ $}

445
