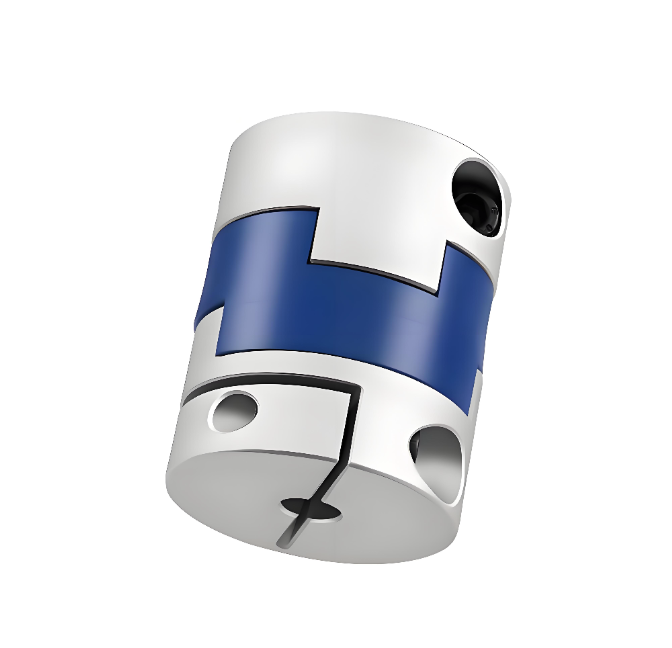

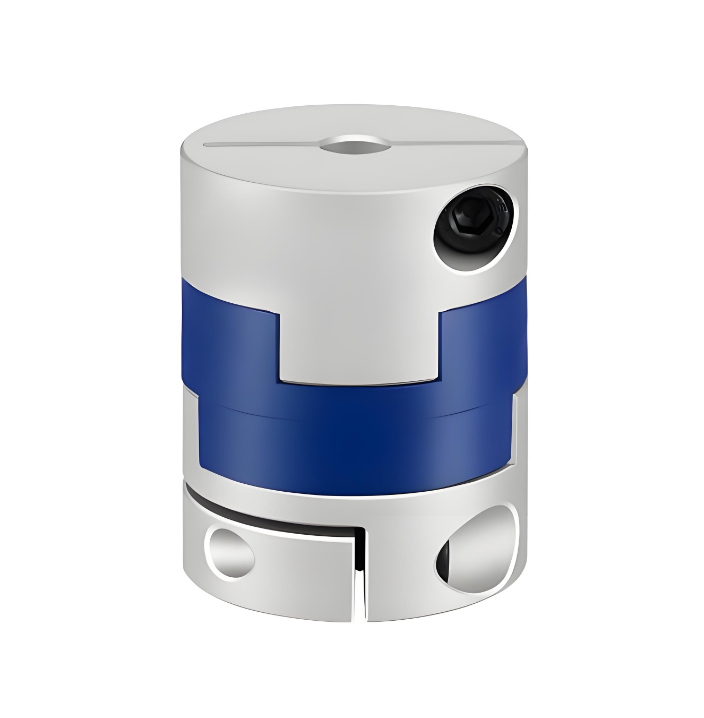

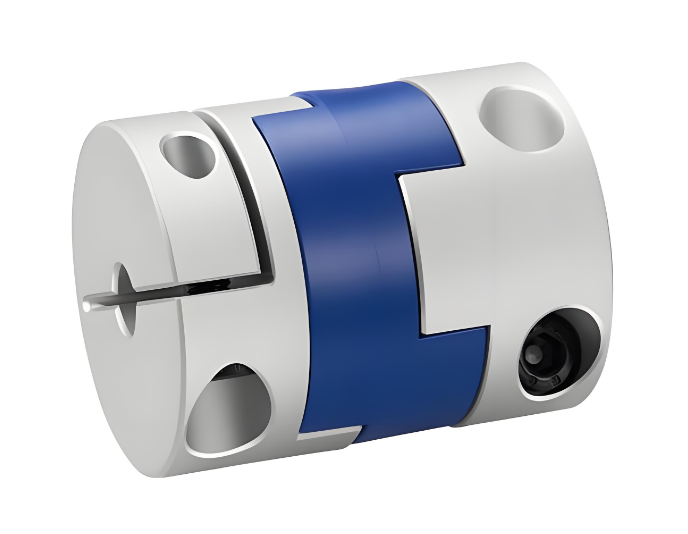

RSK-CPHC Oldham spojky ze slitiny hliníku upínací typ dobrá odolnost proti opotřebení, odolnost proti korozi a elektrická izolace

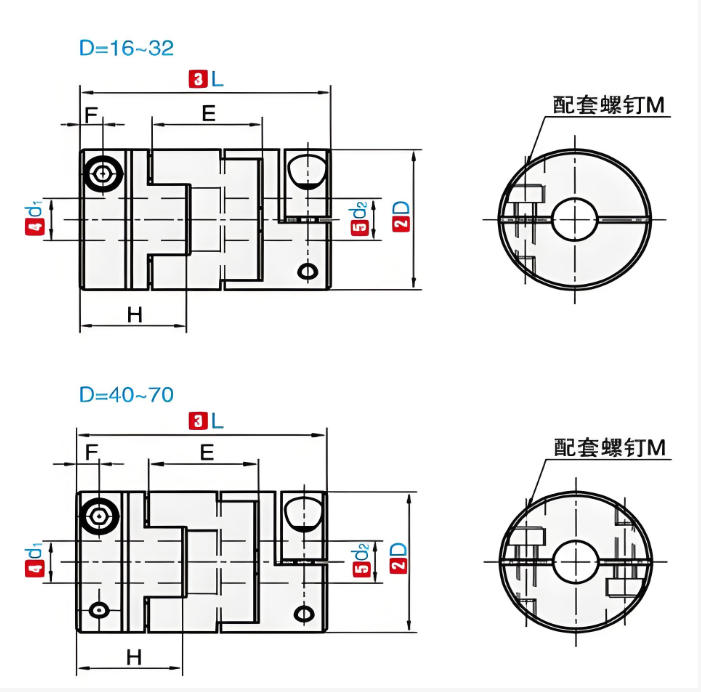

代号

kódové jméno

D

L

常用D1/D2 内径尺寸     Standardní vnitřní průměr (mm)

E

F

H

M

拧紧扭矩

Utahovací moment (N.m)

RSK-CPHC

16

29

4 5 6 6,35

12

3

12.5

M2.5

0.8

20

33

5 6 6,35 7 8

12.7

3.8

14.1

M2.5

0.8

25

39

5 6 6,35   8 9 9,525 10 11 12

17.7

3.9

16.9

M3

1.2

32

45

5 6          8 9 9,525 10 11 12 12,7 14 15 16

20

4.5

20

M4

2.5

40

50

8 9 9 525 10 11 12         14 15 16 17 18 19

20.3

5.5

23

M5

5

44

46

8 9 9 525 10 11 12         14 15 16 17 18 19 20 22

18.4

7

20.7

M5

5

50

53

10 11  12,7 14 15 16 17 18 19 20 22 24

22.35

7.5

24.2

M6

8

50

58

10 11  12,7 14 15 16 17 18 19 20 22 24

22.35

6.3

26.5

M6

8

55

57

10 11  12,7 14 15 16 17 18 19 20 22 24 25 28

25.8

6.3

26.2

M6

8

63

71

14 15 16 17 18 19 20 22 24 25 28 30 32

26.2

7.8

32.8

M8

20

70

77

14 15 16 17 18 19 20 22 24 25 28 30 32 35 38

25.0

7.7

32

M8

20

代号

kódové jméno

D

L

额定扭矩   jmenovitý točivý moment (N.m)

容许偏心    Povolit zkreslení (mm)

容许偏角Povolit naklonění (∠°)

容许轴向偏差Povolit axiální odchylku (mm)

容许转速Povolit otáčky za minutu

静态扭转钢度Statická torzní tuhost (N.m/rad)

惯性矩          Moment setrvačnosti (N.m)

重量Hmotnost (g)

RSK-CPHC

16

29

0.7

0.8

3

±0,20

9000

30

3,5x10 ^-7

12

20

33

1.2

1.2

7000

58

1,5x10 ^-6

19

25

39

2

1.6

6000

130

3,2x10 ^-6

35

32

45

4.5

2

4800

270

1,5x10 ^-5

67

40

50

9

2.4

3600

520

4,2x10 ^-5

114

44

46

12

2.5

3500

800

4,5x10 ^-5

140

50

53

19

2.6

3000

800

1,0x10 ^-4

190

50

58

19

3

3000

800

1,1x10-4

215

55

57

25

3.2

3000

900

1,3x10-4

260

63

71

33

3

2550

1200

3,5x10-4

455

70

77

56

3.5

2500

1260

4,1 x 10-4 $ $

520
