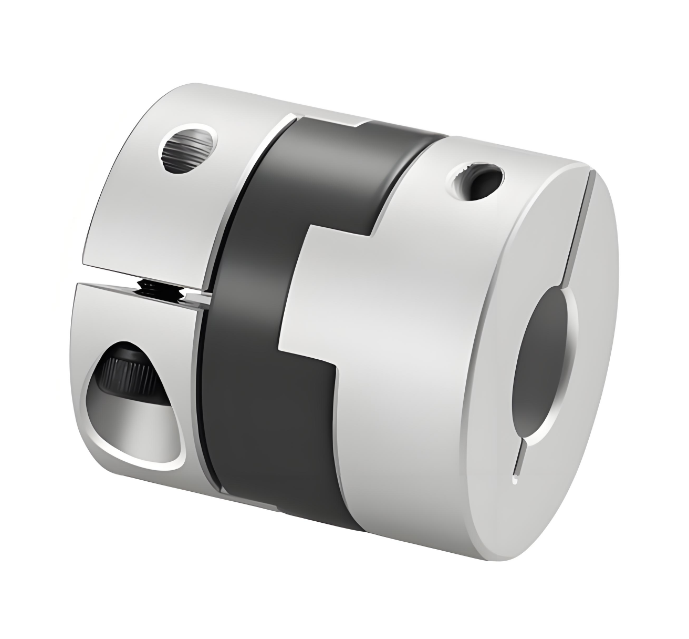

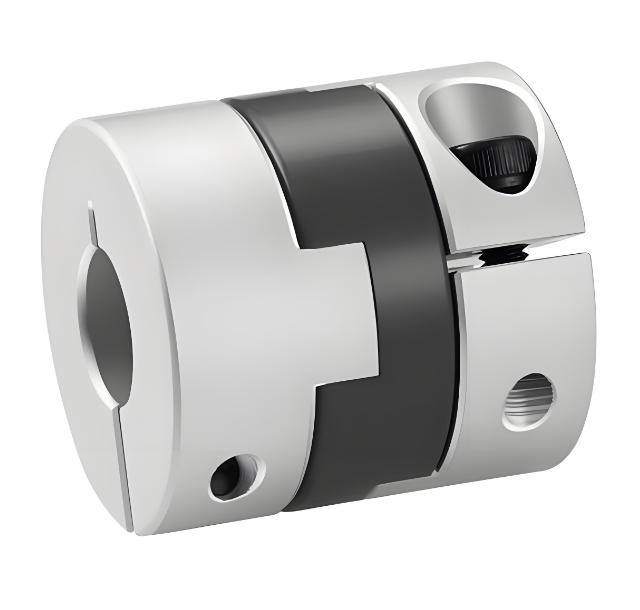

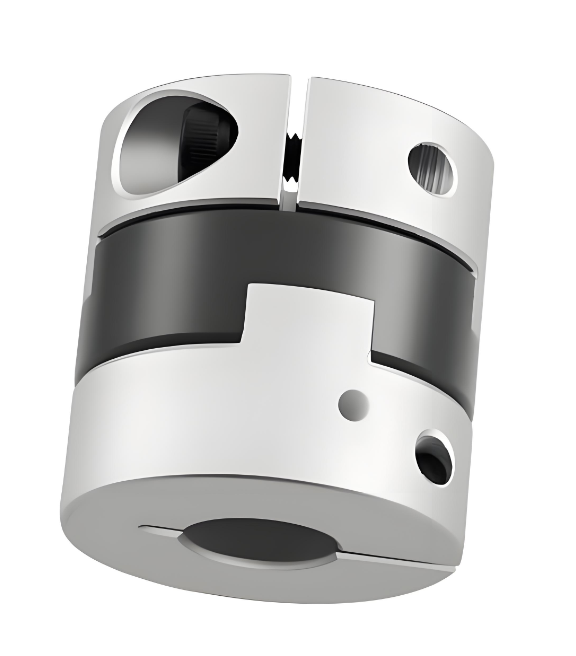

RSK-CPHPCG Křížové kluzné spojky z nerezové oceli upínací typ

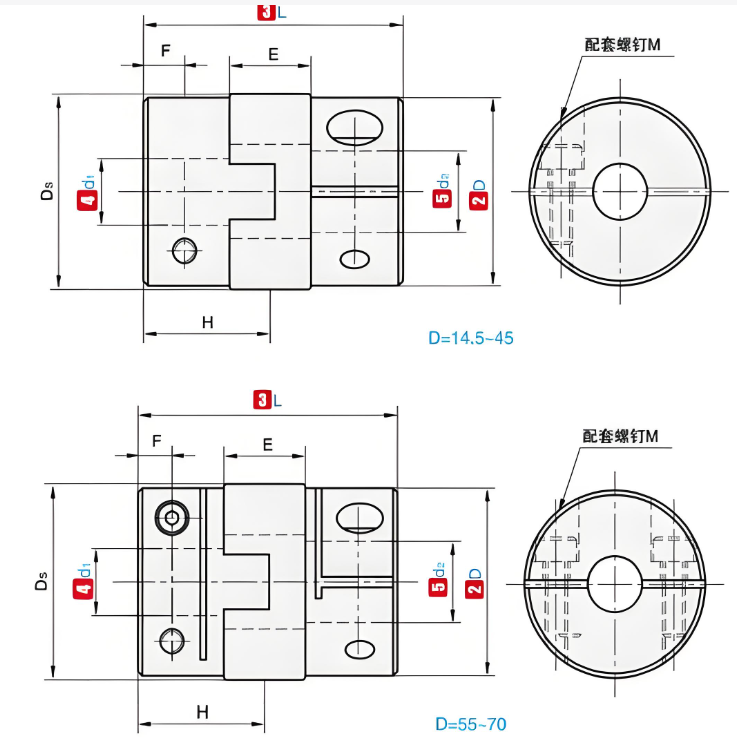

代号

kódové jméno

D

L

常用D1/D2 内径尺寸     Standardní vnitřní průměr (mm)

E

F

H

M

拧紧扭矩

Utahovací moment (N.m)

RSK-CPHPCG

14.5

18.4

4  5  6  6,35

5.5

3.3

8.9

M2.5

0.8

16.8

24.4

4  5  6  6,35

6.2

4.2

12.0

M3

1.2

20

27.2

5  6  6,35  7  8  9  9,525  10

7.3

4.5

13.4

M3

1.2

26

30.4

5  6  6,35  7  8  9  9,525  10  11  12

7.5

5.0

15.0

M4

2.5

30

33

5  6  6,35  7  8  9  9,525  10  11  12  12.7  14

8.8

6.0

16.0

M4

2.5

34

34

5  6  6,35  7  8  9  9,525  10  11  12  12.7  14  15  16

8.5

6.0

16.5

M5

5

38

40

5  6  6,35  7  8  9  9,525  10  11  12  12.7  14  15  16  17  18  19  20

9.7

7.0

19.5

M5

5

代号

kódové jméno

D

L

额定扭矩      jmenovitý točivý moment (N.m)

容许偏心      Povolit zkreslení (mm)

容许偏角  Povolit naklonění (∠°)

容许轴向偏差    Povolit axiální odchylku (mm)

容许转速Povolit otáčky za minutu

静态扭转钢度Statická torzní tuhost (N.m/rad)

惯性矩         Moment setrvačnosti (N.m)

重量Hmotnost (g)

RSK-CPHPCG

14.5

18.4

1.6

0.6

2

±0,12

8000

80

2,0x10 ^-7

17

16.8

24.4

2.2

0.8

6500

220

1,0x10 ^-6

30

20

27.2

3.2

1.2

5500

320

1,0x10 ^-6

48

26

30.4

6

1.8

±0,25

4500

400

1,0x10 ^-6

90

30

33

15

4500

1100

1,0x10 ^{-5 $ $}

120

34

34

16

2.2

3500

2200

1,0x10 ^{-5 $ $}

172

38

40

28

3500

3200

1,0x10 ^{-5 $ $}

250
