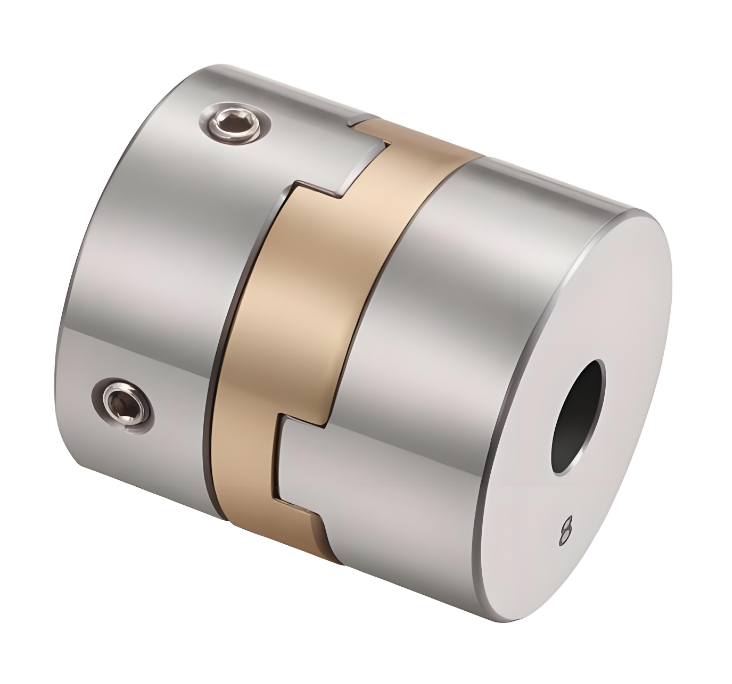

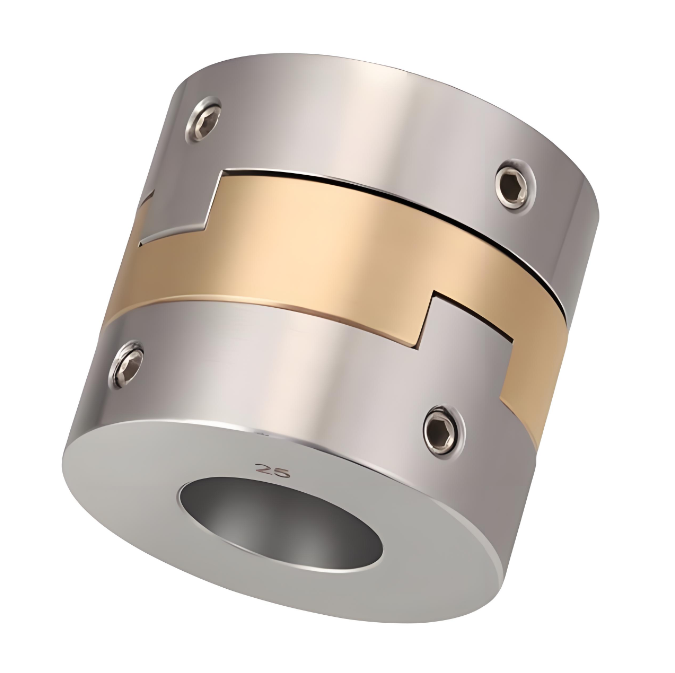

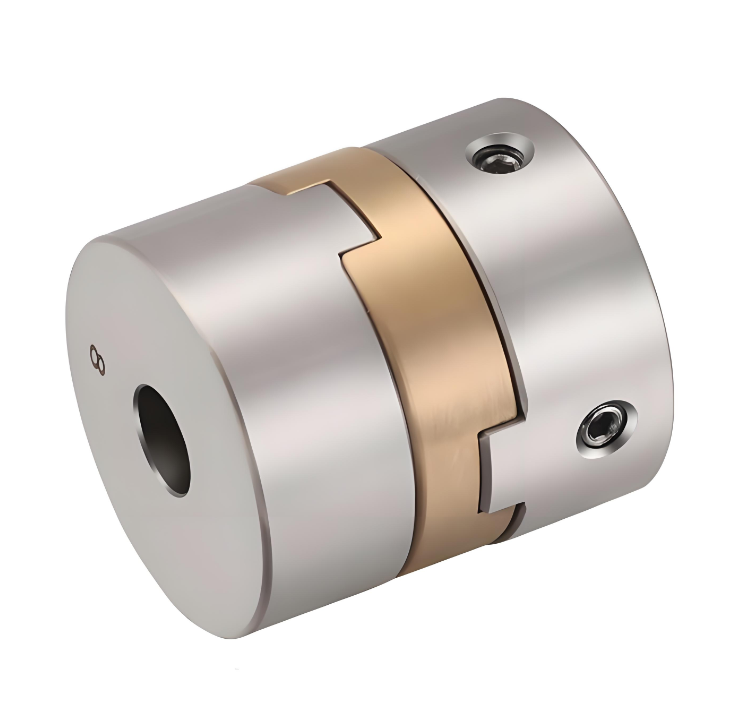

Bloková spojka RSK-CPHG z nerezové oceli s metodou upevnění pomocí šroubu s polohovacím šroubem

代号

kódové jméno

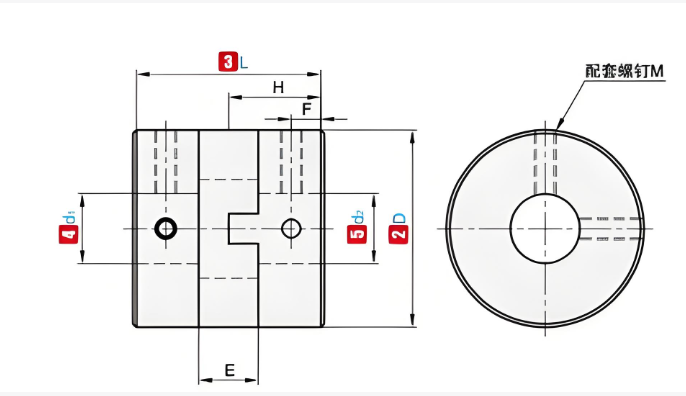

D

L

常用D1/D2 内径尺寸     Standardní vnitřní průměr (mm)

E

F

H

M

拧紧扭矩

Utahovací moment (N.m)

RSK-CPHG

14.5

16

4  5  6  6,35

5.4

3

7.7

M3

1.2

16.8

19.8

5  6  6,35  7  8

6..3

3.2

9.7

M4

2.5

20

21.4

5  6  6,35  7  8

7.3

3.2

10.5

M4

2.5

26

25.6

5  6  6,35    8  9  9,525  10  11  12

7.5

3.8

12

M4

2.5

30

33

5  6  6,35    8  9  9,525  10  11  12

8.8

5.8

16

M4

2.5

34

34

5  6  6,35    8  9  9,525  10  11  12  12.7  14  15  16

8.5

5.8

16.5

M5

5

38

39.5

5  6  6,35    8  9  9,525  10  11  12  12.7  14  15  16

9.7

7.0

19.3

M5

5

45

43.6

5  6  6,35    8  9             10  11  12  12,7  14  15  16  17  18  19  20  22

13.6

7.5

21.3

M5

5

55

49.4

5  6  6,35    8  9              10  11  12  12,7  14  15  16  17  18  19  20  22  24  25

15.4

8.5

24.2

M6

8

70

57

5  6  6,35    8  9               10  11  12  12,7  14  15  16  17  18  19  20  22  35  25  23 3

17

11

28

M8

20

代号

kódové jméno

D

L

额定扭矩   jmenovitý točivý moment (N.m)

容许偏心    Povolit zkreslení (mm)

容许偏角Povolit naklonění (∠°)

容许轴向偏差Povolit axiální odchylku (mm)

容许转速Povolit otáčky za minutu

静态扭转钢度Statická torzní tuhost (N.m/rad)

惯性矩          Moment setrvačnosti (N.m)

重量Hmotnost (g)

RSK-CPHG

14.5

16

3

0.5

0.6

±0,1

7000

800

4,5x10 ^-7

15

16.8

19.8

5

6500

900

1,0x10 ^-6

25

20

21.4

7

5000

2000

2,25 x 10 ^-6

37

26

25.6

10

0.8

±0,2

5000

3500

7,5x10 ^-6

79

30

33

24

1

5000

5000

2,5x10 ^-5

122

34

34

32

3500

7500

4,0x10 ^-5

180

38

39.5

50

±0,3

3500

10000

5,2x10 ^-5

260

45

43.6

50

0.2

9000

6500

1,7x10 ^-4

400

55

49.4

75

1.2

±0,5

9000

90000

3,3x10 ^-4

750

70

57

95

1.6

±0,6

9000

170000

1,1x10 ^{-3 $ $}

1050
