Specifikace

Pracovní úhel≤18°

Typ s velkým rozšířením

Spojení s přírubovým nábojem

Základní specifikace:

Typ	Diagram	Nominální točivý moment (N·m)	Únavový moment (N·m)	Přípustný provozní úhel			Expanze Δ	Moment setrvačnosti GD³ J × 10⁻ ³ (kg·m²)
Typ	Diagram	Nominální točivý moment (N·m)	Únavový moment (N·m)	V rotaci	V klidu		Expanze Δ	L=1000	Každých 100 dalších délek
BJ75DT	Obrázek 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Obrázek 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Obrázek 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Obrázek 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Obrázek 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Obrázek 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Obrázek 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Obrázek 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Obrázek 2	63112	29106	18°		20°	140	7195	54

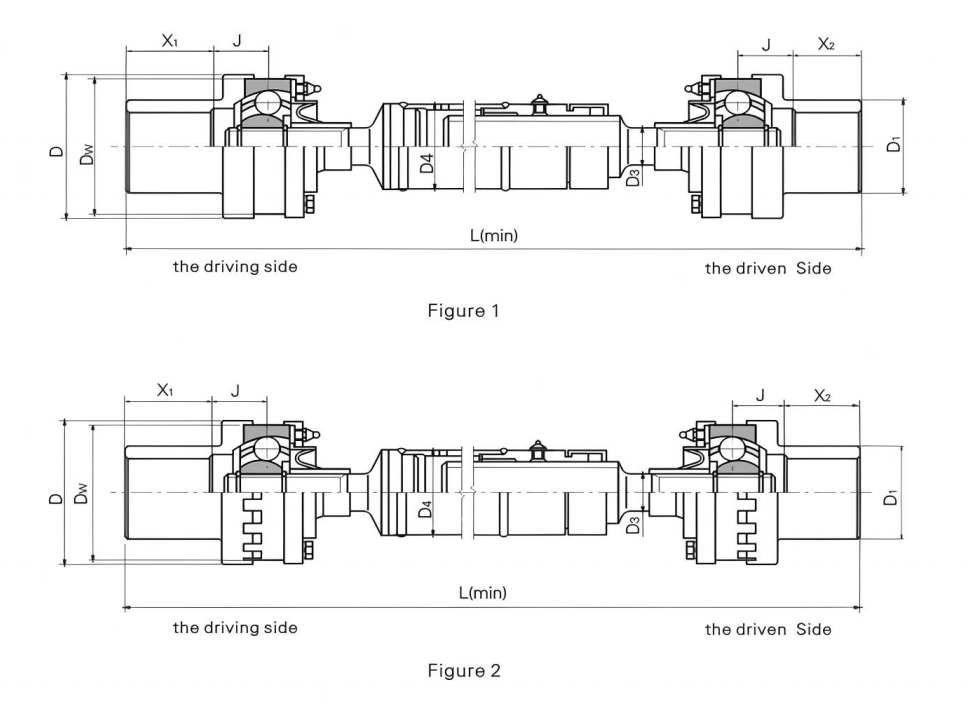

Hlavní rozměry:

Typ	Diagram	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Obrázek 1	80	85	55	22	50	26	640
BJ95DT	Obrázek 1	95	100	65	27.5	60	32	710
BJ125DT	Obrázek 1	125	130	90	36.75	76	42	840
BJ150DT	Obrázek 1	146	151	105	46	76	50	970
BJ175DT	Obrázek 2	165.1	170	120	52	89	60	1080
BJ200DT	Obrázek 2	190	196	140	60	102	65	1120
BJ225DT	Obrázek 2	212	218	160	66	102	70	1140
BJ250DT	Obrázek 2	230	238	180	76	140	80	1160

Poznámky: X ₁ ,X ₂ jsou délky konců hřídelí, o kterých rozhodují zákazníci.

Charakteristika a použití

Nastavení instalační vzdálenosti a axiální expanze se provádí pomocí posuvného drážkového uložení v kardanovém kloubu, Expanze může být nastavena podle speciálního požadavku. Používá se hlavně pro pohon přítlačného válce, těsnícího válce čisticího válce, dokončovacího napínacího válce a mačkacího válce na hutnickém zařízení.

Symbolizující příklad: BJ125DT1000

Typ BJ:BJ

125: Specifikace je 125

Typ D:D

T: Rozšíření drážkování mezihřídele

1000: Délka je 1000

Popište

Pevná kuličková klec Constant Velocity Synchronous Universal Coupling velké prodloužení je součástí převodovky, která kombinuje inovativní design a vynikající výkon. Jeho vynikající struktura se skládá z hvězdicového pouzdra (vnitřní oběžná dráha), pouzdra koule (vnější oběžná dráha), ocelové kuličky, svorky, krytu proti prachu a klece. Na vnitřní stěně válcové skořepiny a na vnější straně hvězdicového pouzdra zajišťuje unikátní válcová konstrukce s přímou drážkou s přesně umístěnými ocelovými kuličkami v kombinaci se stabilním umístěním ocelových kuliček u klece a šesti dobře mazanými oběžnými dráhami převodových ocelových kuliček na vnitřních a vnějších kuličkových sedlech stabilní a účinný přenos síly.

Při práci začíná výkon od převodového hřídele a plynule dosahuje výstupního konce vedením ocelových kuliček a kulového pláště. Bez ohledu na to, jak se úhel mezi hřídelemi mění za složitých pracovních podmínek, spojka dokáže svou důmyslnou strukturou zajistit synchronizaci otáček vstupního a výstupního hřídele pro dosažení hladkého a přesného přenosu výkonu.

Z hlediska výkonu má všechny výhody. Jeho významnou předností je vysoká účinnost přenosu. Ztráta výkonu se v rozsahu sklonu hřídele mění téměř lineárně. Za normálních pracovních podmínek může účinnost přenosu dosáhnout 0,98. Díky vynikající schopnosti úhlové kompenzace lze úhel mezi dvěma hřídeli flexibilně měnit od 0° do 45° a dokáže si poradit s různými instalačními a provozními prostředími. Zároveň má také dobrý teleskopický výkon, který dokáže účinně absorbovat vibrace a nárazy během provozu zařízení a snížit systémové ztráty. Kromě toho je rotační kanál spojky zpracován s vysokou přesností a každá součást je rovnoměrným rotujícím tělem. Po přísných experimentech dynamického vyvažování je zaručena vysoká přesnost dynamického vyvažování a provoz je stabilní a spolehlivý.

V automobilovém průmyslu se používá pro polonápravy vozidel s pohonem předních kol a hnací hřídele vozidel s pohonem čtyř kol pro zajištění hladkého výkonu; v průmyslových strojích, jako jsou obráběcí stroje, těžké stroje atd., poskytuje pevnou oporu pro stabilní provoz zařízení. Se svou kompaktní konstrukcí, snadnou instalací, dobrým těsněním a dlouhou životností se zatahovací synchronní univerzální spojka hnacího hřídele s pevnou kulovou klecí stala ideální volbou pro přenos síly v mnoha průmyslových odvětvích.
