Architektura CVJ s možností ponoru a její řešení v reálném uspořádání hnacího ústrojí

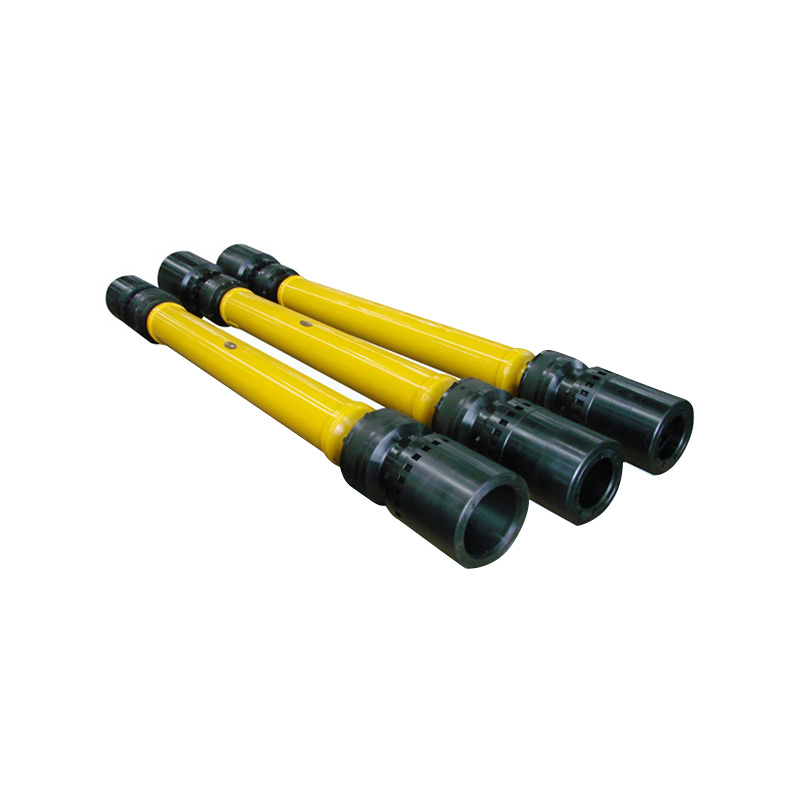

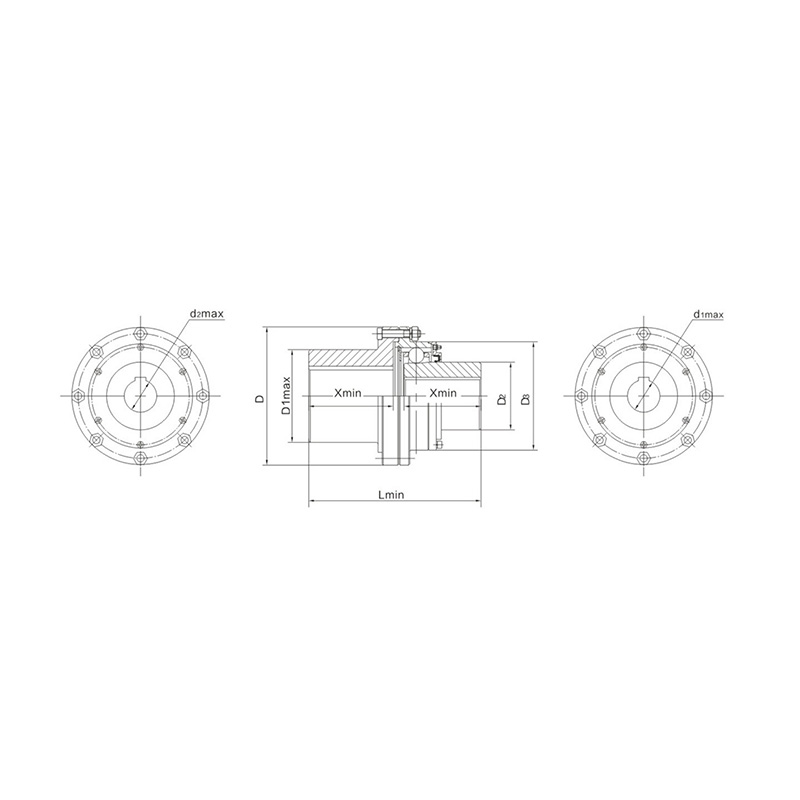

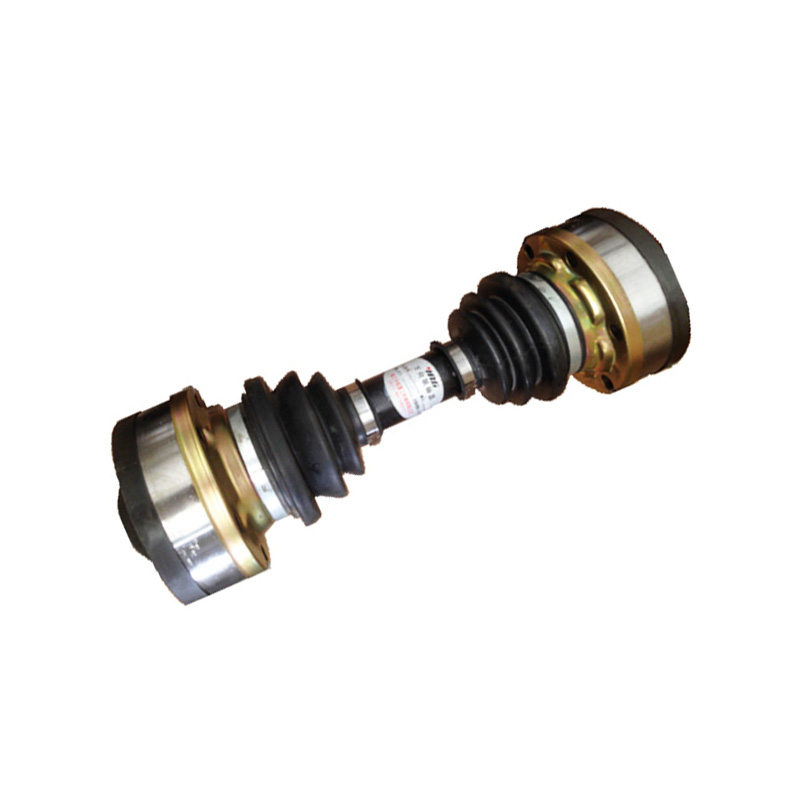

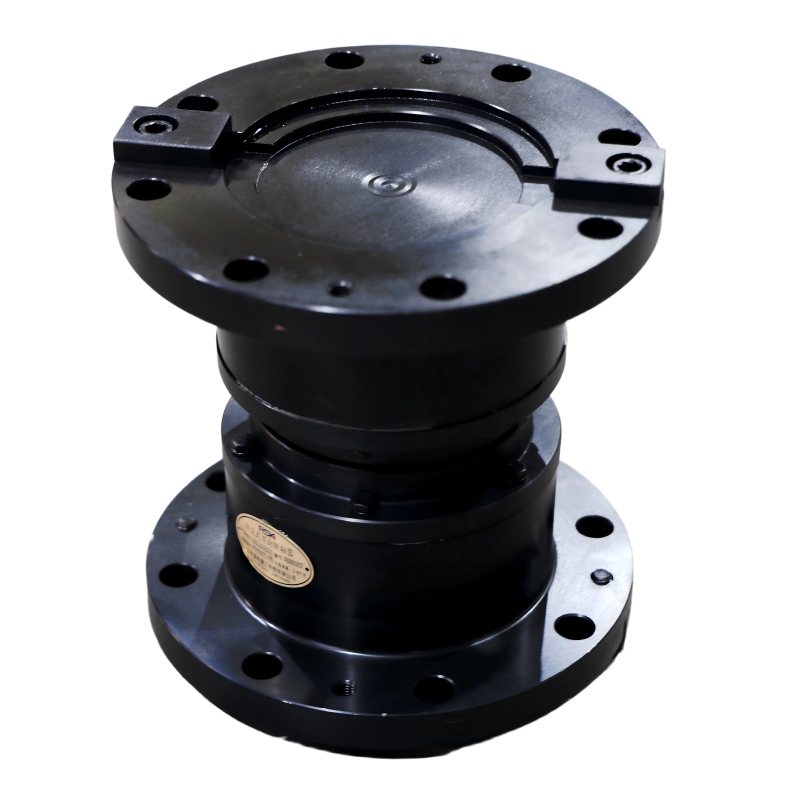

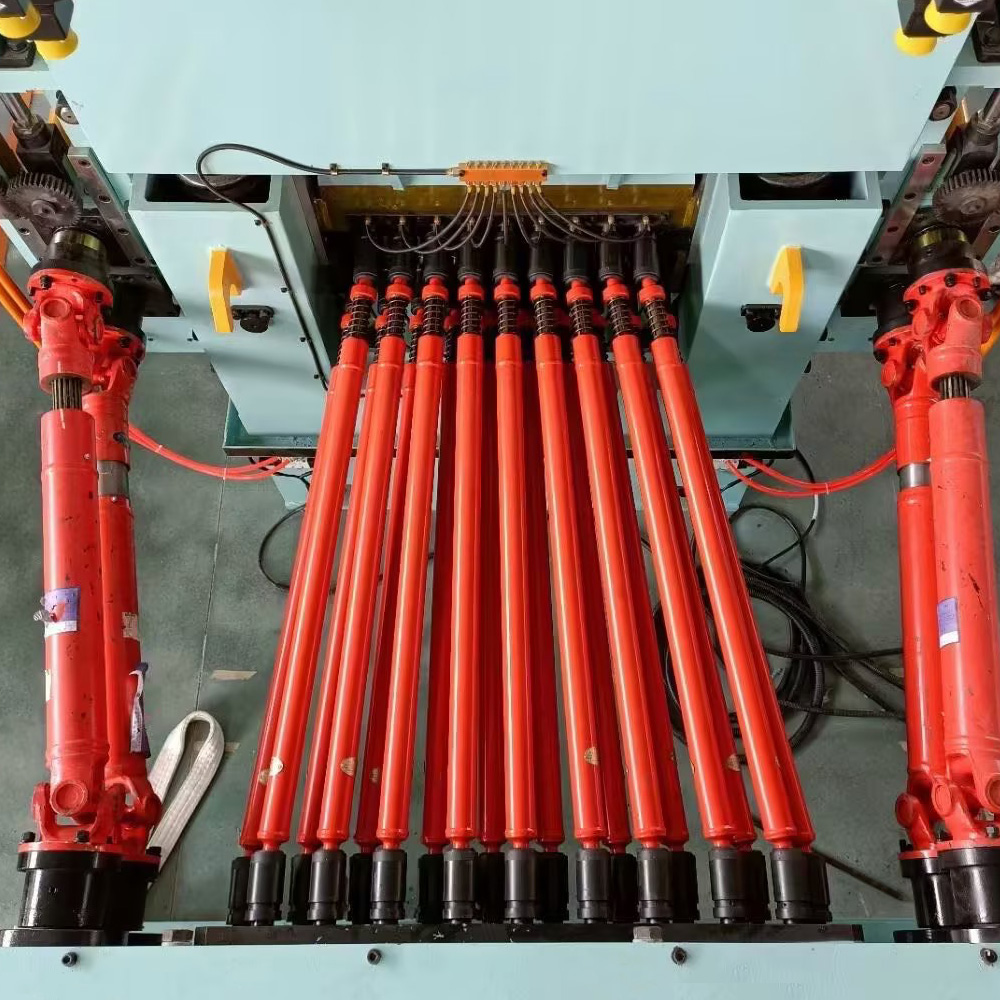

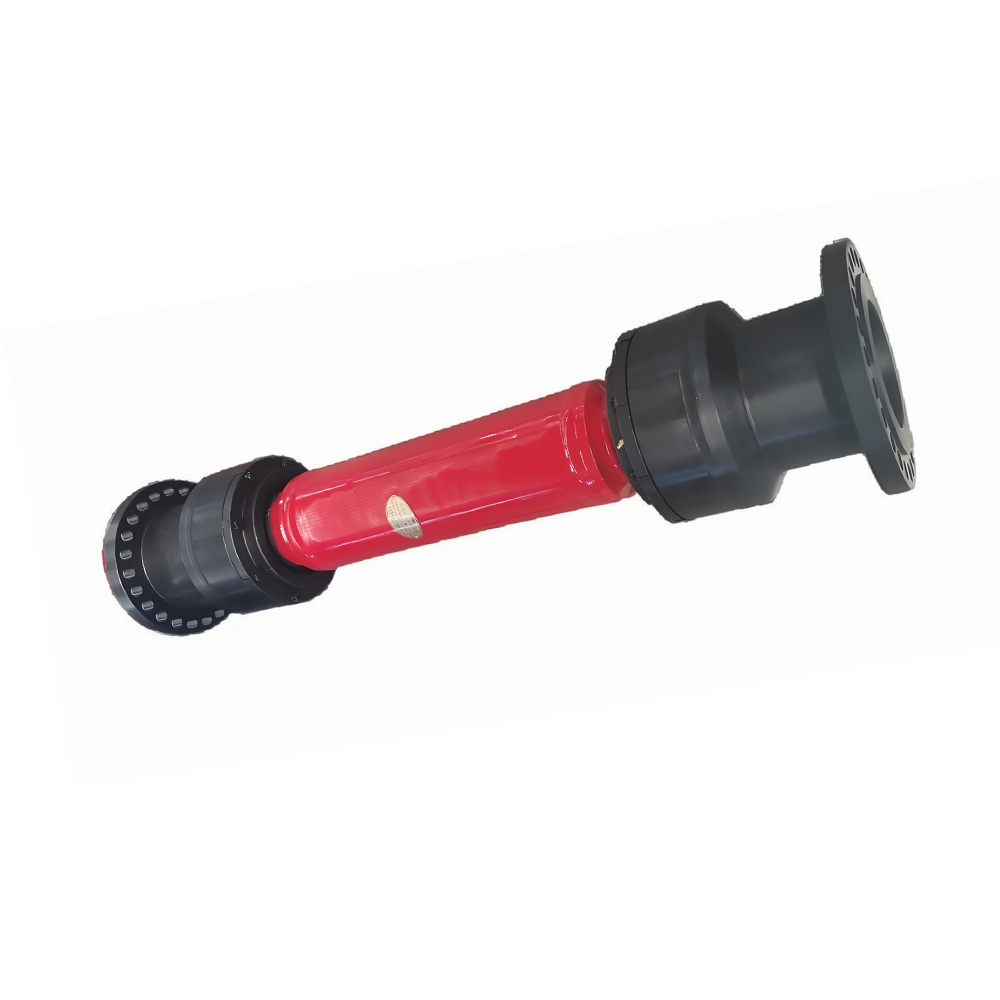

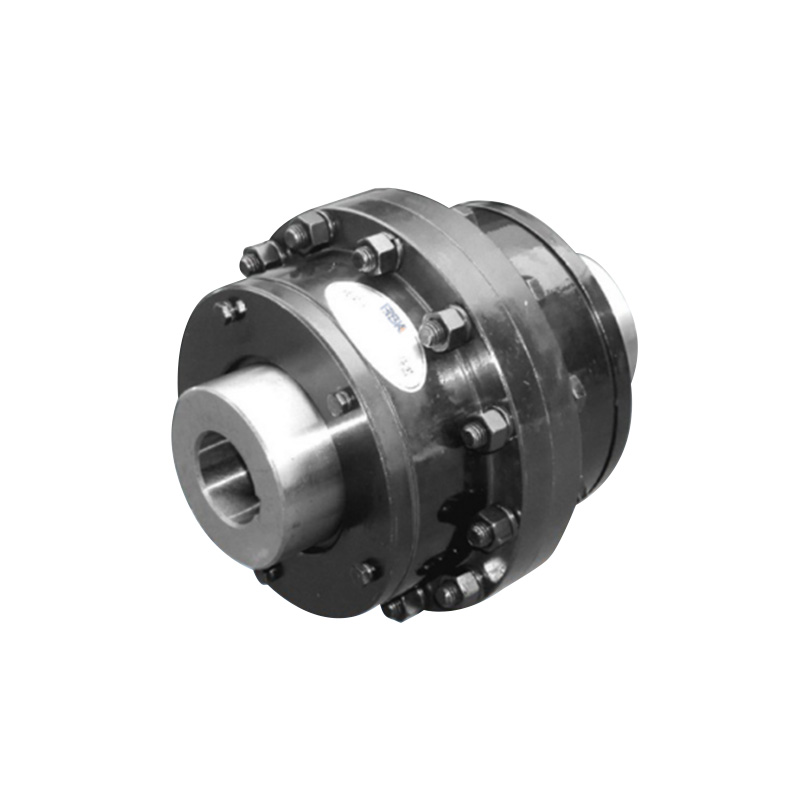

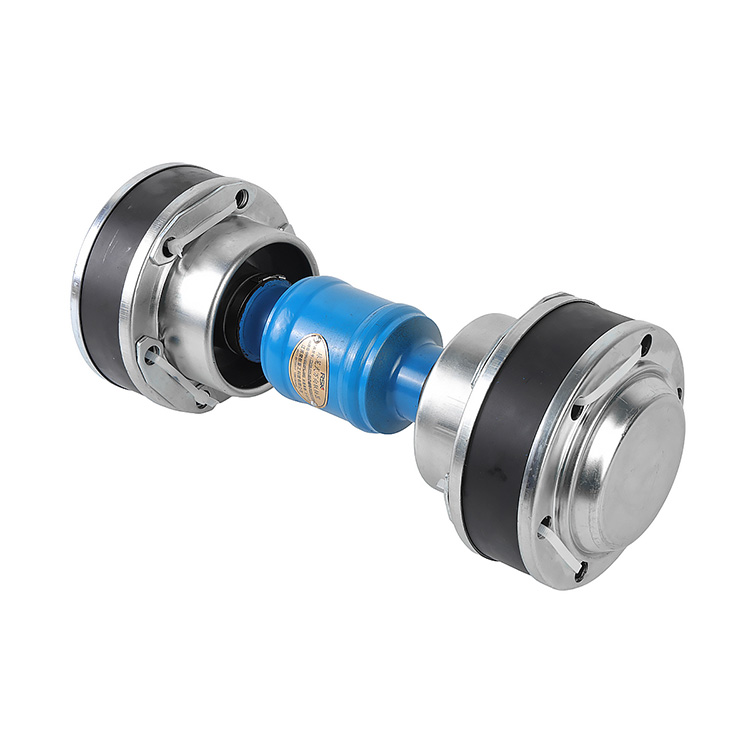

In CV klouby posuvného typu , dráhy vnějších kuliček jsou rovnoběžné s osou kloubu umožňující relativní axiální pohyb mezi vnitřními a vnějšími součástmi, přičemž stále přenáší krouticí moment a pracuje pod úhlem. V praktickém balení hnacího ústrojí je toto „zanoření do kloubu“ užitečné, když nelze dokonale ovládat instalační montážní vzdálenost nebo když dráha zavěšení způsobuje délkové změny, které by jinak vyžadovaly samostatné posuvné drážkování.
Pro velkoodběratele je základním řešením systémová úroveň: přemístění ponoru do CVJ může snížit rozhraní, zkrátit toleranční sady a zjednodušit ověřování sestav. Z naší strany navrhujeme tyto spoje s ohledem na výrobní konzistenci, takže chování při zanořování zůstává stabilní napříč výrobními šaržemi, aniž by bylo potřeba speciální mezilehlé úpravy hřídele.
Absorpce axiálních vibrací: Když je nejdůležitější nižší kluzné tření
Axiální vibrace v hnacím ústrojí se často snáze absorbují, když má délkový kompenzační mechanismus nízký odpor. S posuvným typem CVJ, menší ponorné tření znamená, že axiální vstupy mohou být rozptýleny s menší silou, což může pomoci snížit přenos axiálních pulzací do sousedních součástí.
Kde kupující obvykle vidí výhody
- Systémy citlivé na NVH, kde je známým přispěvatelem spline „stiction“.
- Rozložení s častým zdvihem odpružení nebo tepelnými změnami délky.
- Aplikace, kde je výhodnější zlepšit plynulou odezvu při ponoru před zvýšením tlumení jinde.
Běžně ověřujeme hladkost ponoru pomocí dynamických testovacích přístupů v souladu s podmínkami skutečného provozního krouticího momentu, protože „hladký spoj bez zatížení“ není pro většinu průmyslových zákazníků dostačující.
Eliminace posuvných drážek na mezilehlých hřídelích: Efekty návrhu a nákupu
Když je axiální roztažení a nastavení montážní vzdálenosti dosaženo uvnitř CVJ, lze mezihřídel často vyrobit bez kluzných drážek. To má vliv jak na inženýrství, tak na zdroje: méně specializovaných obráběcích kroků, méně otěrových rozhraní a méně složitých mazání a těsnění spojených s exponovaným pohybem drážky.
| Designová položka | Slide Spline Uspořádání | Posuvné uspořádání zapichování CVJ |
| Místo kompenzace délky | Spline rozhraní na hřídeli | Uvnitř CV kloubu |
| Chování tření pod točivým momentem | Často vyšší kluzné tření | Nižší tření vyvolané expanzí prostřednictvím valivého pohybu |
| Výrobní zaměření | Přesná povrchová úprava spline | Dynamická validace tepelného zpracování závodní geometrie |
| Montážní toleranční zásobník | Více rozhraní k ovládání | Potenciálně méně rozhraní k ovládání |
Porovnání toho, kde dochází ke kompenzaci délky a jak ovlivňuje třecí chování a výrobní zaměření.
Provozní úhel versus ponor: Jak se vyhnout nadměrnému namáhání kloubu
Posuvné typy CVJ se často volí, když se hnací ústrojí musí přizpůsobit úhlovému i axiálnímu pohybu. Praktickým úskalím návrhu je přílišné omezení systému za předpokladu, že spoj může poskytovat maximální zanoření pod maximálním úhlem neomezeně dlouho. Ve skutečnosti úhel a ponor sdílejí vnitřní kinematický „prostor“ a agresivní kombinace mohou zvýšit vnitřní kontaktní napětí, teplo a smyk tuku.
Konstruktivní pokyny pro výběr používané ve specifikacích nákupu
- Určete požadovanou obálku úhlu odděleně od požadovaného zdvihu zanoření a poté ověřte kombinovaný bod nejhoršího případu.
- Zahrňte poznámky k pracovnímu cyklu (nepřetržitý vs. přerušovaný úhel), aby bylo možné správně sladit tepelné zpracování a mazání kloubu.
- Zacházejte se špičkovým točivým momentem při velkém kloubu jako s odlišnou podmínkou; často řídí únavu a životnost dráhy více než točivý moment v ustáleném stavu.
Podporujeme kupující převodem těchto obálek do vyrobitelných specifikací, podpořených měřením rozměrů, fyzikálním/chemickým ověřením a dynamickým testováním – takže spoj, který schválíte, je spoj, který obdržíte v objemu.
Tepelné zpracování a trvanlivost dráhy: Co požadovat nad rámec „tvrdosti“
U komponentů s kuličkovou dráhou (vnější kroužek, vnitřní kroužek) se trvanlivost neřídí pouze jednou hodnotou tvrdosti. V hromadném získávání je konstruktivnější požadovat výsledky tepelného zpracování, které korelují s únavou valivého kontaktu a tolerancí nárazu, zejména tam, kde dochází k zanoření pod kroutícím momentem.
Praktické kontrolní body v kvalifikaci dodavatelů
- Potvrďte konzistentní hloubku pouzdra nebo účinnou vytvrzenou vrstvu vhodnou pro geometrii drážky a oblast zatížení.
- Vyžadovat ověření mikrostruktury (nejen tvrdosti), aby se snížil rozptyl v únavové životnosti.
- Pokud je to možné, požádejte o korelaci dynamického testu: trvanlivost stopy je v konečném důsledku chování systému , ani jedno číslo materiálu.
Náš jednorázový zpracovatelský řetězec – precizní výroba, řízené tepelné zpracování a kompletní kontrola – nám umožňuje tyto proměnné přísně kontrolovat, a proto nás mnoho zahraničních kupujících udržuje na seznamech schválených dodavatelů pro dlouhodobé programy.
Konzistence maziva, těsnění a ponoru: Snížení variability během životnosti
S možností ponoru CV klouby posuvného typu chování maziva může ovlivnit hladkost ponoru a teplo. Kloub, který se na začátku životnosti hladce zanoří, může být méně konzistentní, pokud mazivo není přizpůsobeno smykovým podmínkám odvalování a axiálnímu pohybu. Pro kupující se to nejlépe zpracuje jako konverzace o specifikaci, nikoli jako dodatečný nápad.
Co sladit ve svých technických požadavcích
- Teplotní rozsah a oxidační stabilita odpovídající vašemu pracovnímu cyklu.
- Kompatibilita s materiály bot a těsnicím přístupem pro udržení zadržování tuku.
- Kritéria plynulosti zanořování podle točivého momentu (definujte přijatelné kolísání síly spíše než subjektivní „pocit“).
Na základě našich zkušeností s přepravou do Evropy, Ameriky, Ruska, na Střední východ a do Indie je včasné sladění požadavků na mazání a těsnění jedním z nejrychlejších způsobů, jak stabilizovat výkon v terénu a zároveň mít pod kontrolou vyúčtování.
Strategie tolerance instalace: Použití zapichování ke zjednodušení kontroly montážní vzdálenosti
Hromadné programy se často potýkají s rozptylem montážní vzdálenosti mezi rámy vozidel, převodovky nebo varianty poháněného vybavení. Posuvné typy CVJ mohou absorbovat větší změny délky, protože kombinují schopnost zanoření a provozního úhlu v jedné sestavě. Konstruktivním přístupem je přeměnit tuto schopnost na jasnou strategii tolerance.
Doporučený přístup používaný při plánování výrobní linky
- Definujte jmenovitou montážní délku a očekávané min/max nahromadění, včetně tepelného růstu.
- Nastavte polohu zanoření kloubu uprostřed zdvihu na nominální sestavení, abyste zachovali rezervu v obou směrech.
- Ověřte, že v extrémních polohách zavěšení není spoj vytlačen v blízkosti konce zdvihu pod špičkovým kroutícím momentem.
Když kupující sdílejí cílové obálky brzy, mohu obvykle doporučit společnou konfiguraci, která splňuje potřeby točivého momentu a ponoru s minimálními přepracováními – to je místo, kde se design a hloubka testování schopného dodavatele rychle vrátí.
