Čelistní spojky jako flexibilní komponenty pro přenos energie

Čelisťové spojky jsou široce používané pružné spojky určené k přenosu krouticího momentu a zároveň tlumení nárazů a vibrací mezi rotujícími hřídeli. Spojením pevných kovových nábojů s elastomerovou vložkou poskytují čelisťové spojky rovnováhu mezi točivým momentem a ochranou systému. Varianty, jako jsou čelisťové spojky a zakřivené čelisťové spojky, se běžně volí v průmyslových prostředích, kde je důležitá spolehlivost, snadná údržba a tolerance nesouososti.

Jejich jednoduchá struktura a přizpůsobivý výkon činí čelisťové spojky vhodné jak pro obecné stroje, tak pro přesnější pohybové systémy, v závislosti na konstrukci pavouka a výběru materiálu.

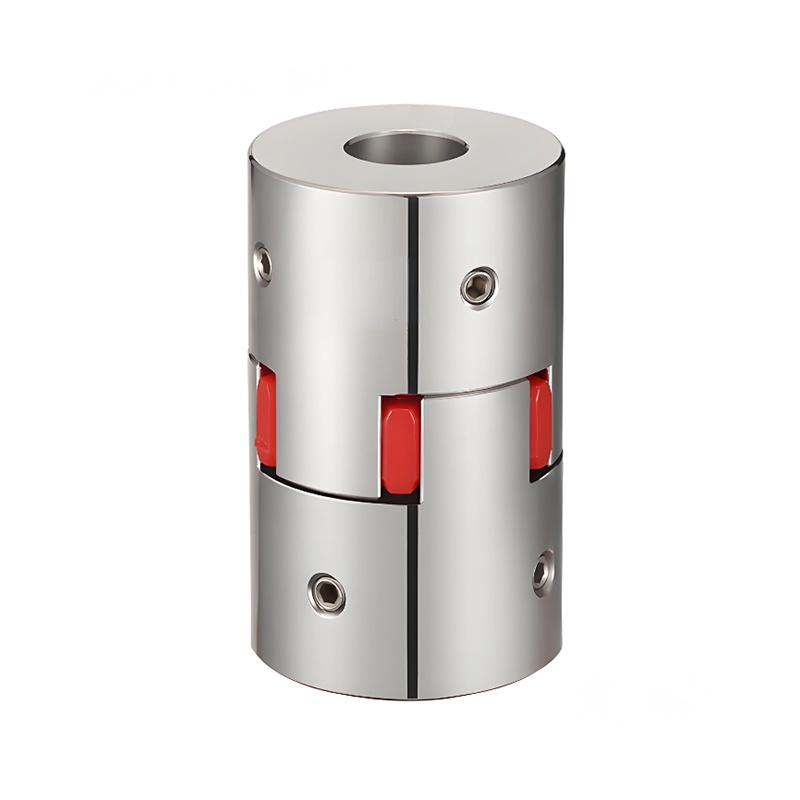

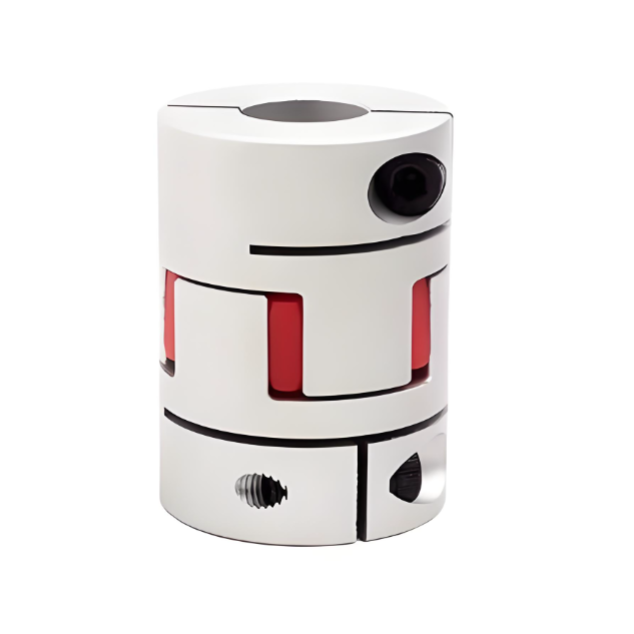

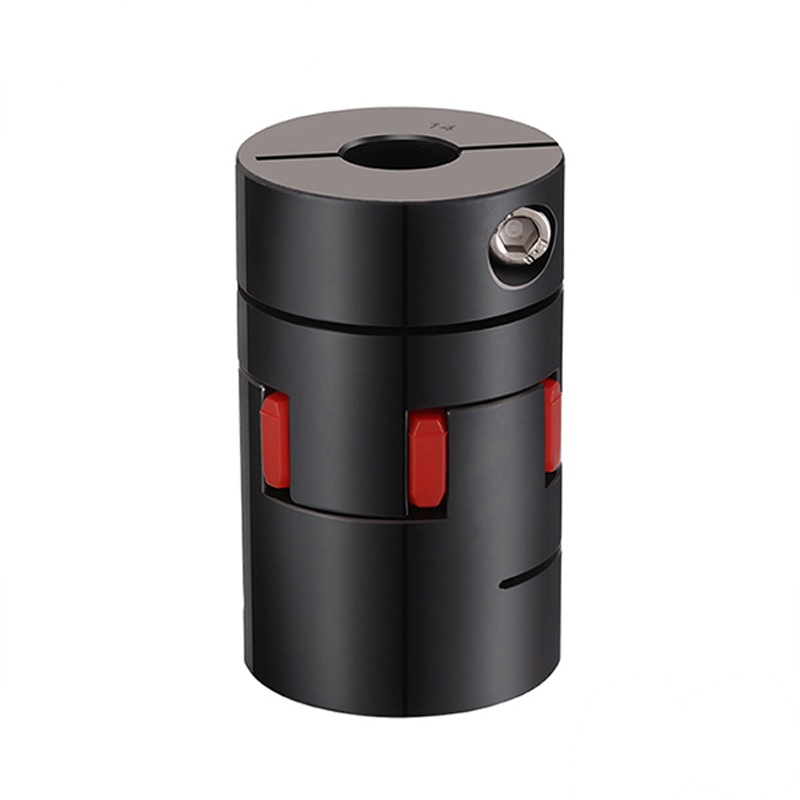

Základní struktura Spojky Jaw Spider

Spojka čelisťového pavouka se skládá ze dvou kovových nábojů a pružného prvku pavouka umístěného mezi nimi. Každý náboj je vybaven rovnoměrně rozmístěnými čelistmi, které jsou vzájemně propojeny s laloky pavouka. Během provozu se krouticí moment přenáší přes hvězdoměr při stlačení spíše než v přímém kontaktu kov na kov.

Tato struktura umožňuje spojce spojit pevnost kovových nábojů s tlumícími vlastnostmi elastomerových materiálů a vytvořit tak flexibilní spojení, které chrání připojená zařízení před dynamickým zatížením.

Přenos točivého momentu a dráha zatížení

U čelisťových spojek točivý moment proudí z hnacího náboje do laloků pavouka a poté do hnaného náboje. Pavouk pracuje pod tlakovými silami, což snižuje opotřebení a prodlužuje životnost ve srovnání s konstrukcemi elastomerů na bázi smyku.

Protože dráha točivého momentu je elastická, náhlé změny zatížení jsou částečně absorbovány pavoukem. To snižuje špičkové namáhání hřídelů, ložisek a převodovek, zejména při spouštění nebo reverzaci zatížení.

Schopnosti kompenzace nesouososti

Čelisťové spojky jsou navrženy tak, aby vyhovovaly běžným typům nesouososti hřídelů, se kterými se setkáváme v průmyslových instalacích. Elastomerový pavouk se mírně ohýbá, aby absorboval tyto odchylky, aniž by na připojené komponenty působil nadměrnou silou.

• Úhlová nesouosost mezi protínajícími se osami hřídele
• Paralelní nesouosost v důsledku přesazení hřídele
• Omezený axiální pohyb v důsledku tepelné roztažnosti

Tato flexibilita zjednodušuje požadavky na instalaci a podporuje stabilní dlouhodobý provoz v systémech s mírnými odchylkami vyrovnání.

Tlumení vibrací a tlumení nárazů

Jednou z klíčových výhod čelisťových spojek je jejich schopnost tlumit vibrace. Elastomerový pavouk absorbuje torzní oscilace a rázová zatížení, snižuje hluk a vyhlazuje přenos síly.

Tento tlumicí účinek je zvláště cenný u čerpadel, dopravníků a obecných strojů, kde cyklické zatížení nebo nerovnoměrný točivý moment mohou negativně ovlivnit stabilitu systému a životnost součástí.

Charakteristiky konstrukce odolné proti poruše

Čelisťové spojky jsou často popisovány jako bezpečné při poruše kvůli způsobu, jakým náboje interagují, pokud pavouk selže. V případě degradace nebo zlomení pavouka se čelisti mohou mechanicky zablokovat, což umožňuje omezený přenos točivého momentu.

Tato funkce poskytuje příležitost pro řízené vypnutí spíše než okamžitou ztrátu pohonu, což je cenné v aplikacích, kde by náhlé zastavení mohlo způsobit další poškození nebo bezpečnostní obavy.

Pavoučí materiály a výběr tvrdosti

Výkon spojky čelisťového pavouka silně závisí na materiálu a tvrdosti prvku pavouka. Různé složení elastomerů poskytují různé úrovně točivého momentu, tlumení a pružnosti.

Polyuretanové pavouky se běžně používají kvůli jejich rovnováze mezi pevností a elasticitou, zatímco pavouky na bázi gumy se vybírají tam, kde je vyžadováno lepší tlumení.

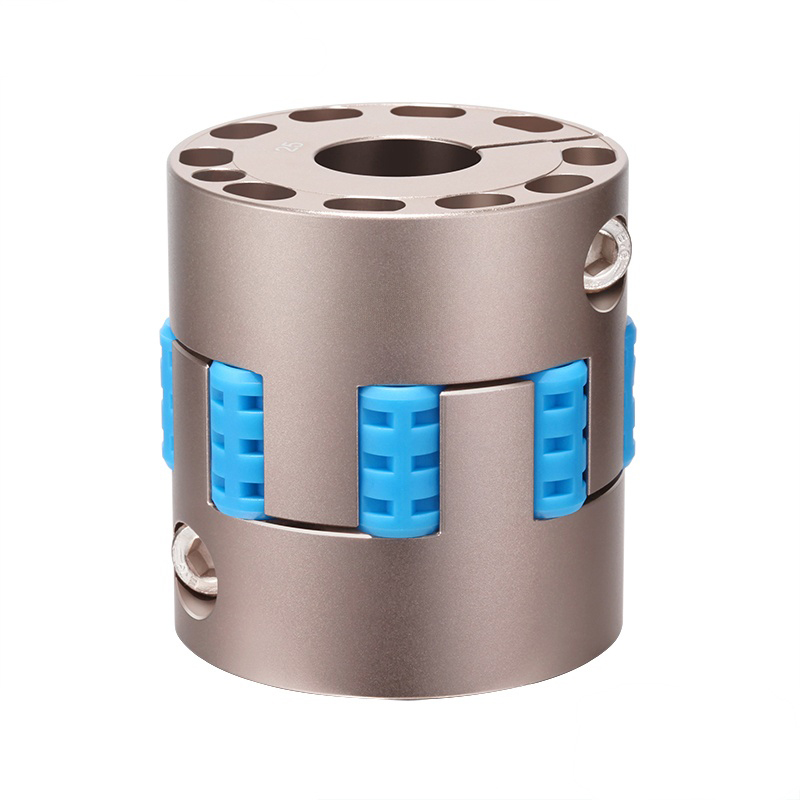

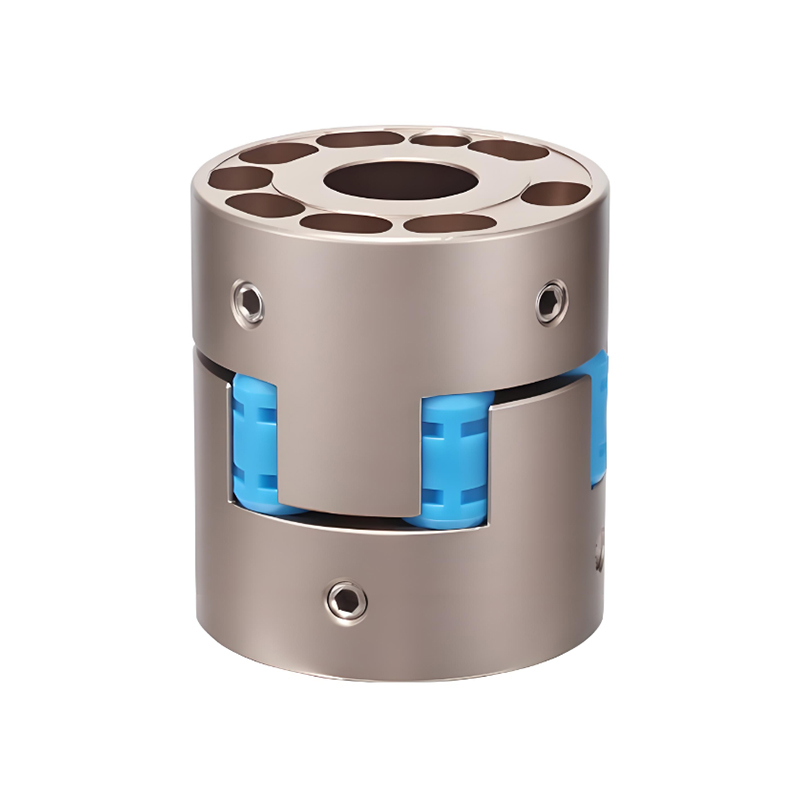

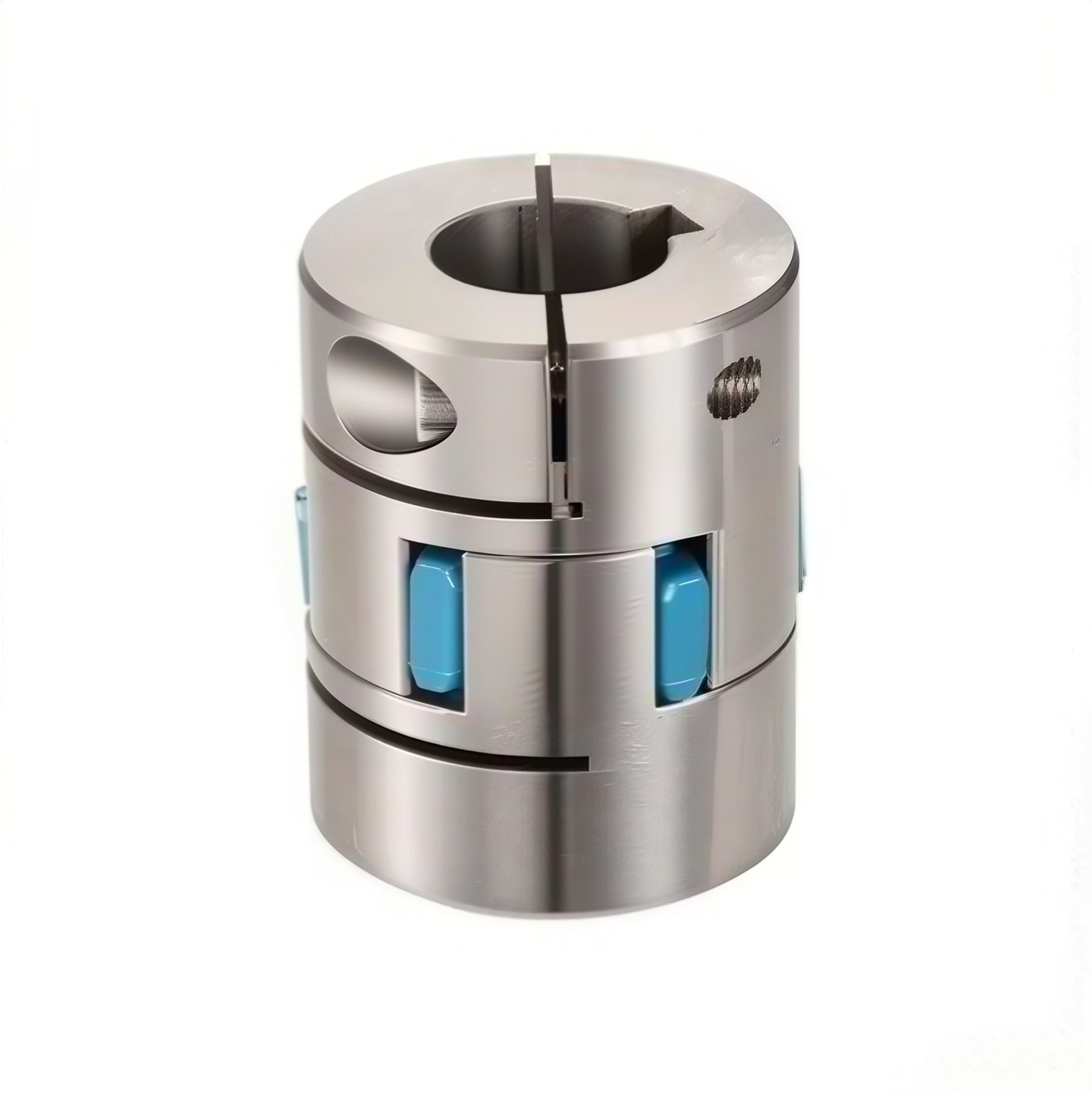

Zakřivené čelistní spojky pro systémy řízení pohybu

Zakřivené čelisťové spojky jsou vylepšenou verzí standardních čelisťových spojek s tvarovanými profily čelistí, které zlepšují rozložení zatížení a snižují koncentraci napětí na pavouk. Tato konstrukce podporuje hladší přenos točivého momentu a vylepšené chování při polohování.

V servosystémech a systémech řízení pohybu jsou zakřivené čelisťové spojky často voleny pro jejich sníženou vůli a řízenou torzní flexibilitu, díky čemuž jsou vhodné pro přesný, avšak tlumený pohyb.

Typické aplikační oblasti

Čelisťové spojky a čelisťové spojky se používají v celé řadě průmyslových odvětví díky jejich přizpůsobivosti a snadné údržbě.

• Pohon čerpadel a dopravníků
• Všeobecné průmyslové a zpracovatelské stroje
• Potraviny a balicí zařízení
• Aplikace se servopohonem a řízením lehkého pohybu

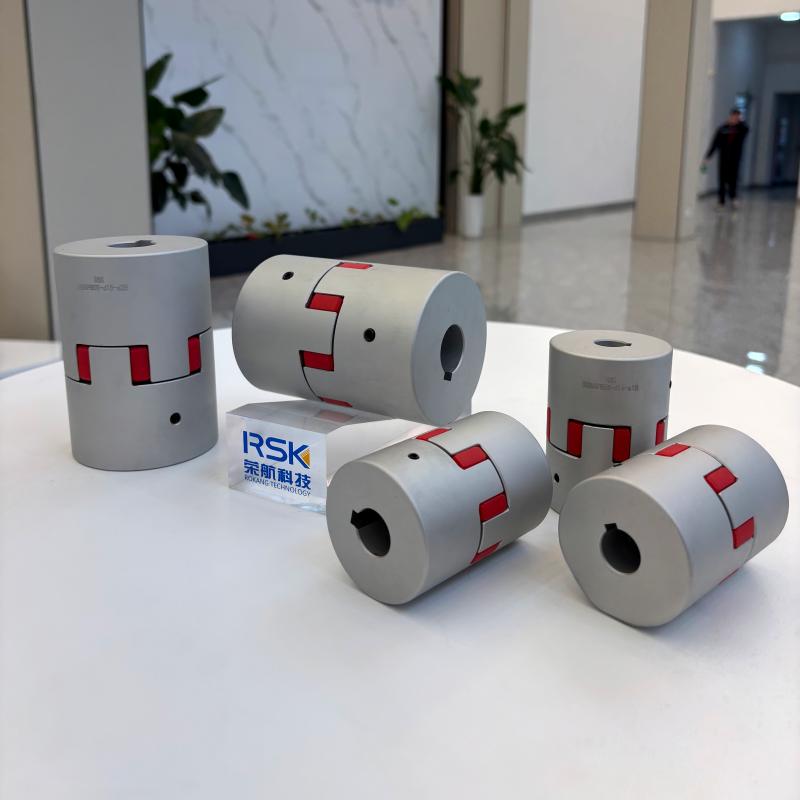

Kvalita výroby a zkušenosti s aplikací

Spolehlivý výkon čelisťové spojky závisí na přesném opracování náboje, konzistentní kvalitě elastomeru a správných montážních tolerancích. Výrobní schopnost přímo ovlivňuje vyváženost, soustřednost a dlouhodobou životnost.

Jiangsu Rokang Heavy Industry Technology Co., Ltd. s rozsáhlými zkušenostmi v oblasti komponent pro přenos síly a spojovacích technologií využívá své inženýrské a výrobní znalosti k dodávání čelisťových spojek a řešení zakřivených čelisťových spojek vhodných pro širokou škálu průmyslových aplikací a aplikací pro řízení pohybu.

Závěr

Čelisťové spojky, čelisťové spojky a zakřivené čelisťové spojky nabízejí praktickou kombinaci přenosu točivého momentu, tlumení vibrací a kompenzace nesouososti. Prostřednictvím adaptabilních pavoučích materiálů a osvědčeného konstrukčního designu poskytují spolehlivá a flexibilní řešení pro mnoho průmyslových systémů pohonů. Jejich jednoduchost, bezpečnostní vlastnosti a všestrannost z nich i nadále činí běžnou volbu v moderním přenosu energie.
