Servo Motor Diaphragm Couplings Suppliers

Membránová spojka pro servomotor spojuje hřídele, přenáší točivý moment přesně při ohýbání, aby kompenzovala menší axiální, radiální a úhlové nesouososti, působí jako životně důležité spojení s nízkou setrvačností, vysokou torzní tuhostí, nulovou vůlí (často) a nevyžaduje žádné mazání, takže je ideální pro vysoce výkonné servosystémy vyžadující přesnost a účinnost.

Jak to funguje

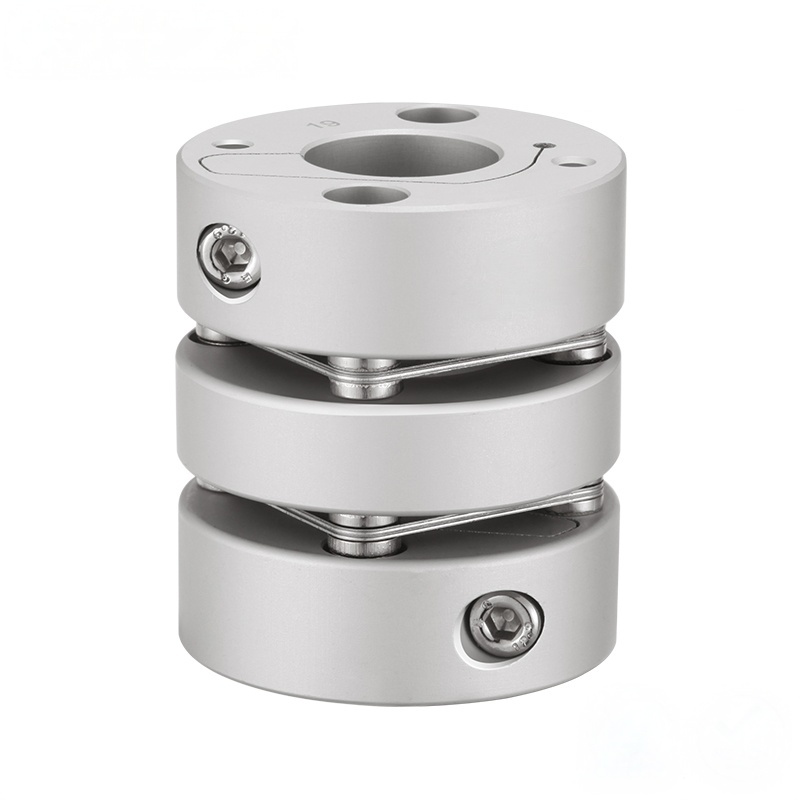

Struktura: Využívá jednu nebo více tenkých kovových membrán (jako pružné kovové desky) vložených mezi dva náboje nebo objímky, které se připojují k motoru a poháněné zátěži (jako kuličkový šroub).

Přenos točivého momentu: Točivý moment se šíří z hnacího hřídele, přes náboj, přes ohybnou membránu(y) a na hnanou hřídel.

Kompenzace nesouososti: Přirozená flexibilita membrány umožňuje její ohýbání a kroucení, čímž absorbuje drobné chyby ve vyrovnání (axiální, radiální, úhlové) bez namáhání ložisek nebo motoru.

Nulová vůle: Mnoho návrhů používá přesně opracované součásti a těsné spoje (jako jsou kolíkové spoje nebo svary elektronovým paprskem), aby se eliminovaly vůle (vůle), čímž je zajištěn přesný pohyb zrcadlící příkazy serva.

Klíčové výhody v servosystémech

Přesnost: Vynikající tuhost točivého momentu a nulová vůle zaručují přesnost.

Účinnost: Nízká setrvačnost snižuje ztráty energie, což je ideální pro rychle akcelerující systémy.

Bezúdržbové: Není potřeba mazání, dlouhá životnost.

Ochrana: Tlumí nárazy a vibrace a chrání citlivé součásti.

Řízené selhání: Může být navrženo tak, aby selhalo předvídatelným způsobem při silném přetížení, čímž chrání strojní zařízení.

Proč se používá se servomotory

Servomotory vyžadují vysokou přesnost, rychlou odezvu a přesné polohování. Membránové spojky poskytují tuhé spojení bez vůle potřebné k převodu přesných elektronických příkazů motoru na mechanický pohyb bez ztráty přesnosti, což z nich činí preferovanou volbu před spojkami pro všeobecné použití.

O Rokangu
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Servo Motor Diaphragm Couplings Suppliers and Servo Motor Diaphragm Couplings Factory in China. Po mnoho let se společnost zavázala k výzkumu, vývoji a výrobě kulových univerzálních spojek s konstantní rychlostí, univerzálních spojek s křížovým hřídelem a bubnových ozubených spojek. Prováděla úzkou průmyslově-univerzitní-výzkumnou spolupráci s vojenskými a místními vědecko-výzkumnými ústavy a oddělením energetiky Námořní akademie PLA a neustále expandovala do oblastí přesnosti, těžkého zatížení a vysoké rychlosti. Produkty úspěšně nahradily zahraniční slavné značkové produkty s vynikajícím výkonem a procesní technologie dosáhla mezinárodní pokročilé úrovně. Je široce používán ve zvedání a dopravě, hutnických strojích, válcování kovů, strojírenských strojích, důlních strojích, petrochemii, textilních strojích, vojenských lodích, obrněných vozidlech, železničních lokomotivách, speciálních vozidlech a dalších oborech. Kvalita produktů a služby byly uznávány a chváleny většinou uživatelů a jsou vyváženy do Evropy, Ameriky, Ruska, na Střední východ, do Indie a dalších zemí a regionů. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Servo Motor Diaphragm Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

čestný certifikát

Novinky
Znalosti oboru

Membránové spojky servomotoru v přesných pohybových systémech

Membránové spojky servomotorů jsou specializované komponenty pro přenos síly určené k propojení servomotorů s poháněnými prvky, jako jsou kuličkové šrouby, lineární pohony nebo přesné převodovky. Jejich primární úlohou je přenášet točivý moment s vysokou přesností při zachování nulové vůle a stabilního torzního chování. U vysoce výkonných servosystémů spojka přímo ovlivňuje přesnost polohování, rychlost odezvy a dlouhodobou provozní stabilitu.

Ve srovnání s univerzálními pružnými spojkami se membránové spojky vybírají tam, kde je kritická přesnost a účinnost. Jejich elastická struktura na bázi kovu podporuje konzistentní řízení pohybu v prostředí dynamické automatizace.

Konstrukční návrh membránových spojek servomotoru

Membránová spojka servomotoru se obvykle skládá ze dvou nábojů spojených jednou nebo více tenkými kovovými membránami. Tyto membrány jsou vyráběny jako pružné desky nebo kotoučové prvky a jsou umístěny mezi hřídelí motoru a hnanou hřídelí. Náboje se montují přímo na hřídele pomocí upínání, drážky pro pero nebo jiných metod přesného upevnění.

Prvky membrány jsou navrženy tak, aby se při zatížení elasticky ohýbaly a přitom zůstaly torzně tuhé. Tato rovnováha mezi flexibilitou a tuhostí umožňuje spojce přenášet točivý moment přesně a zároveň se vyrovnávat s menším nesouosostí hřídele.

Přenos točivého momentu přes elastické kovové membrány

V membránové spojce servomotoru proudí točivý moment z hřídele motoru do prvního náboje, přes membránové prvky a do náboje připojeného k hnané zátěži. Přenosová dráha spoléhá spíše na pružnou deformaci membrány než na kluzný nebo valivý kontakt.

Vzhledem k tomu, že krouticí moment se přenáší přes souvislou kovovou konstrukci, spojka vykazuje vysokou torzní tuhost. Tato charakteristika podporuje přesnou odezvu točivého momentu a minimalizuje úhlové vychýlení při prudkém zrychlení nebo změnách zatížení.

Kompenzace nesouososti bez ložiskového napětí

Menší nesouosost mezi hřídelemi servomotorů a hnanými součástmi je v praktických instalacích nevyhnutelná. Membránové spojky servomotoru kompenzují tyto odchylky řízeným ohýbáním membránových prvků.

  • Axiální posuv způsobený tepelnou roztažností
  • Úhlová nesouosost z montážních tolerancí
  • Malé přesazení paralelního hřídele

Vnitřním pohlcováním těchto pohybů spojka snižuje přenos nežádoucích sil na ložiska motoru a hnané zařízení, což podporuje delší životnost.

Nulová vůle a přesnost pohybu

Nulová vůle je nezbytná v systémech poháněných servomotory, kde musí být pohybové příkazy převedeny přímo do mechanického pohybu. Mnoho membránových spojek servomotorů dosahuje nulové vůle díky přesně opracovaným nábojům, přesně kontrolované geometrii membrány a bezpečným metodám spojování, jako jsou šroubové nebo svařované spoje.

Toto pevné spojení bez vůle pomáhá udržovat přesnou synchronizaci mezi servomotorem a poháněnou osou, zlepšuje opakovatelnost a přesnost polohování v řídicích systémech s uzavřenou smyčkou.

Nízká setrvačnost a vysoký dynamický výkon

Membránové spojky servomotorů jsou typicky navrženy s nízkou hmotností a kompaktní geometrií. Snížený moment setrvačnosti omezuje zatížení odrážené na motor, což umožňuje rychlejší zrychlení a zpomalení.

Ve vysokorychlostní automatizaci a robotice tato nízká setrvačnost přispívá ke zkrácení doby cyklu a zlepšení energetické účinnosti při zachování stabilního dynamického chování.

Bezúdržbový provoz a spolehlivost servisu

Protože membránové spojky fungují bez kluzného kontaktu, nevyžadují mazání. Tato bezúdržbová charakteristika snižuje provozní náklady a zjednodušuje údržbu systému, zejména v čistém nebo uzavřeném prostředí.

Celokovová konstrukce membrány také podporuje dlouhou životnost při cyklickém namáhání při dodržení provozních limitů. V některých konstrukcích může být membrána navržena tak, aby selhala předvídatelným způsobem při extrémním přetížení, což nabízí určitý stupeň mechanické ochrany připojeného zařízení.

Oblasti použití v servopohonu

Membránové spojky servomotorů jsou široce používány v aplikacích, které vyžadují přesné řízení pohybu a stabilní přenos točivého momentu.

  • Posuvové osy CNC obráběcích strojů a polohovací systémy
  • Průmyslové roboty a automatizované montážní linky
  • Zařízení pro výrobu a kontrolu polovodičů
  • Vysokorychlostní balicí a etiketovací stroje

Technické schopnosti za výkonností membránové spojky

Dosažení spolehlivého výkonu membránových spojek servomotorů vyžaduje přesnou kontrolu materiálu, přesné obrábění a přísnou kontrolu kvality. Konzistentní tloušťka membrány, vyvážená geometrie a řízená sestava přímo ovlivňují tuhost a únavovou životnost.

Díky zkušenostem s přesnými komponenty pro přenos síly a pokročilými technologiemi spojování integruje společnost Jiangsu Rokang Heavy Industry Technology Co., Ltd. své inženýrské know-how do vývoje membránových spojek vhodných pro vysoce přesné servosystémy v celé řadě průmyslových aplikací.

Závěr

Membránové spojky servomotorů poskytují přesné, účinné a spolehlivé spojení mezi servomotory a poháněnými součástmi. Díky nulové vůli, vysoké torzní tuhosti, kompenzaci nesouososti a bezúdržbovému provozu podporují přesné řízení pohybu v moderních automatizačních systémech. Vzhledem k tomu, že technologie servopohonů se neustále vyvíjí, membránové spojky zůstávají důležitým prvkem pro dosažení konzistentního výkonu a dlouhodobé stability systému.
