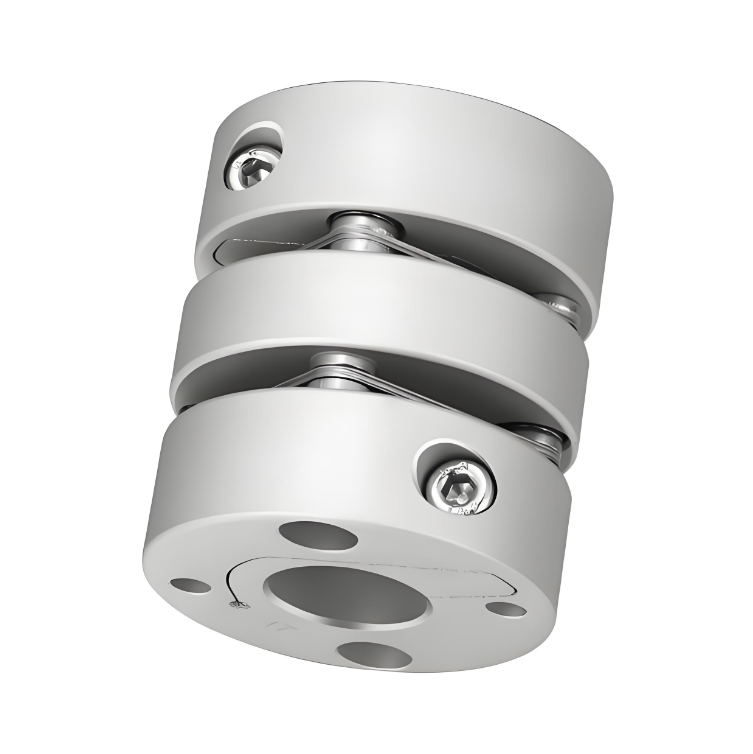

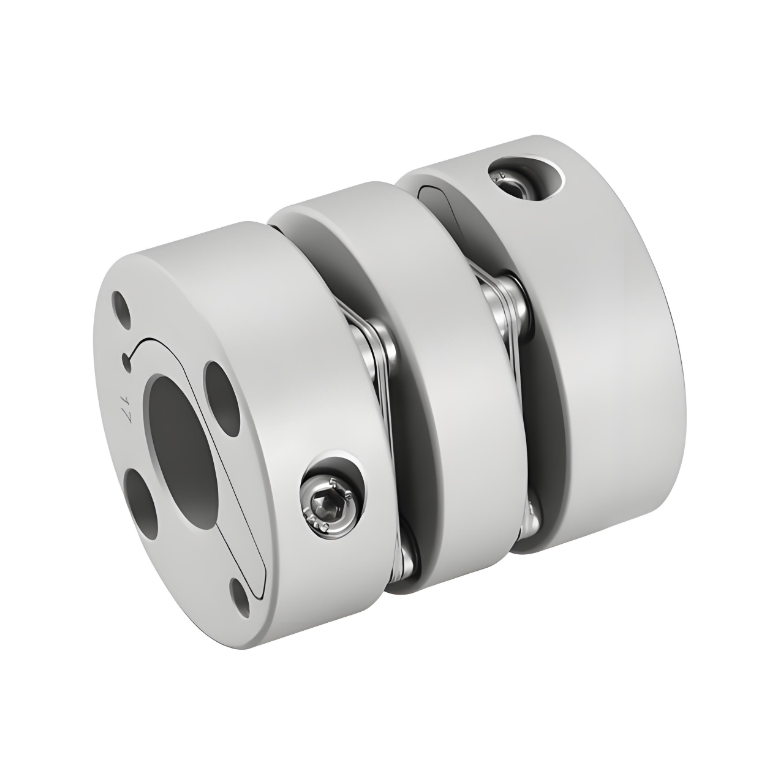

RSK-CPLM Tovární výroba Typ s vnitřním upínáním s dvojitou membránovou spojkou z hliníkové slitiny

RSK-CPLM Tovární výroba Typ s vnitřním upínáním s dvojitou membránovou spojkou z hliníkové slitiny

Kontaktujte nás
  • Specifikace
  • Popište
Specifikace

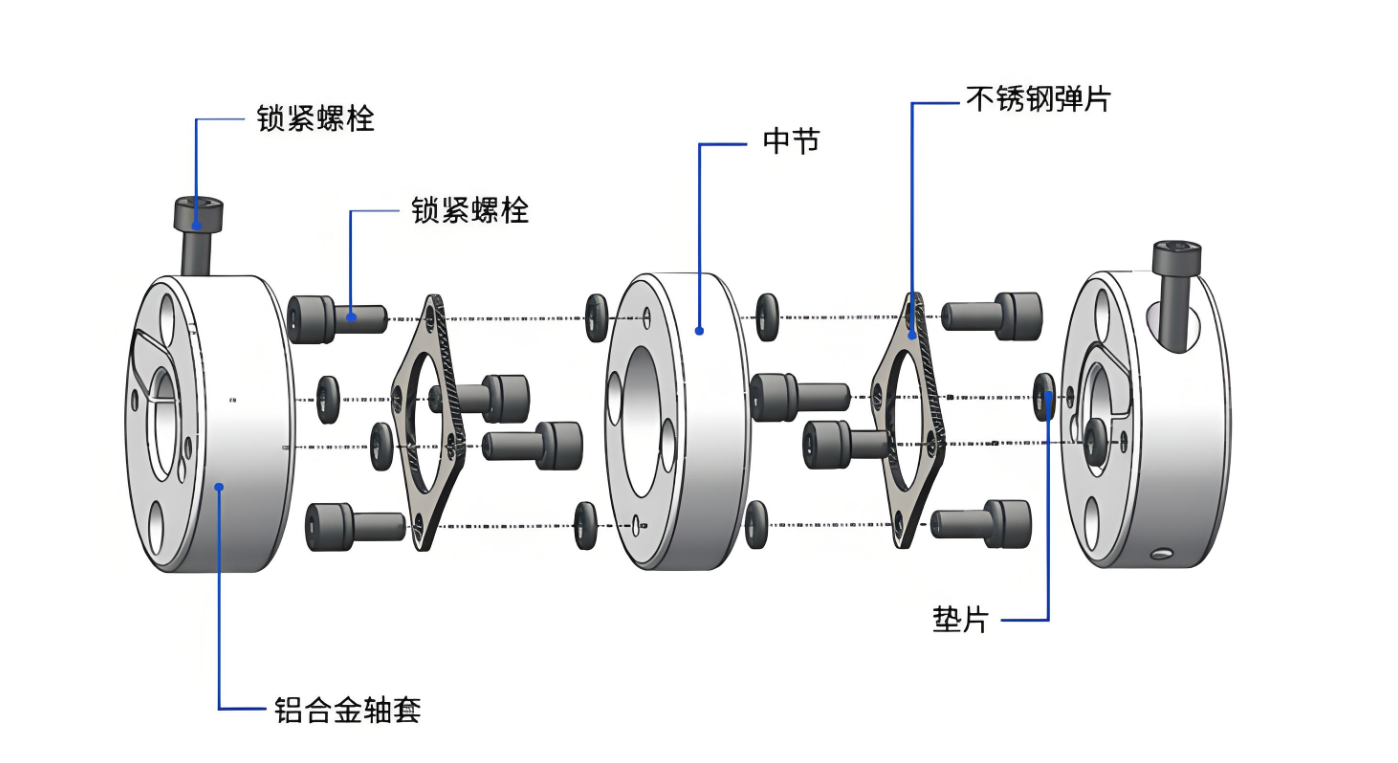

>Pouzdra z vysoce pevné hliníkové slitiny

>Membrána je vyrobena z nerezové oceli 304

>Vnitřní upnutí, snížení chyb při instalaci

> Díky vysoké kapacitě točivého momentu lze přesně řídit rotaci hřídele a provádět vysoce přesné řízení

>Pro připojení servomotoru/krokového motoru

> Nulová vůle, Vhodné pro jízdu vpřed vzad

>Nízká setrvačnost Vhodné pro vysokou rychlost

>Typ s vnitřním upínáním

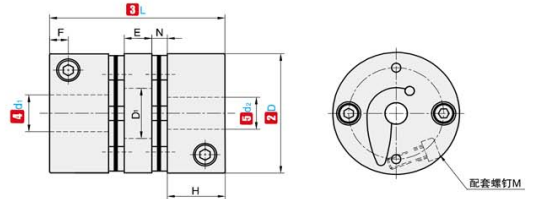

①NE. ②D ③L ④d₁ ⑤d₂ Volitelný rozsah E N D₁ F H M Utahovací moment šroubu
(N·m)
RSK-CPLM 19 27 3 4 4,5 5 6 6,35 7 8 5.2 1.8 8.5 3.9 9.1 M2.5 1
26 35 5 6 6,35 7 8 9 9,525 10 7.1 2.6 12.5 4.5 11.35 M3 1.5
34 45 8 9 9,525 10 11 12 12,7 14 9.5 3.5 15 5 14.25 M4 3.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 11.2 4.5 17.5 6 14.9 M4 3.5
44 50 10 11 12 12,7 14 15 16 17 18 19 20 11.2 4.5 22 6.5 14.9 M4 3.5
56 64 10 11 12 12,7 14 15 16 17 18 19 20 22 25 13.5 5.5 26 8 19.75 M5 8

①NE. ②D ③L Jmenovitý točivý moment
(N ·m) 		Přípustná excentricita
(mm) 		Přípustný průhyb
(°) 		Přípustná axiální odchylka
(mm) 		Přípustná rychlost
(ot./min) 		Statická reverzní tuhost
(N ·m/rad) 		Moment setrvačnosti Hmotnost
(g)
RSK-CPLM 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 18
26 35 2 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 44
34 45 5 0.17 1.5 ±0,36 10000 2850 9,0×10⁻⁶ 83
39 50 10 0.22 1.5 ±0,45 10000 4050 3,0×10⁻⁵ 125
44 50 12 0.22 1.5 ±0,54 10000 9000 3,8×10⁻⁵ 140
56 64 25 0.27 1.5 ±0,72 10000 10000 1,6×10⁻⁴ 320
