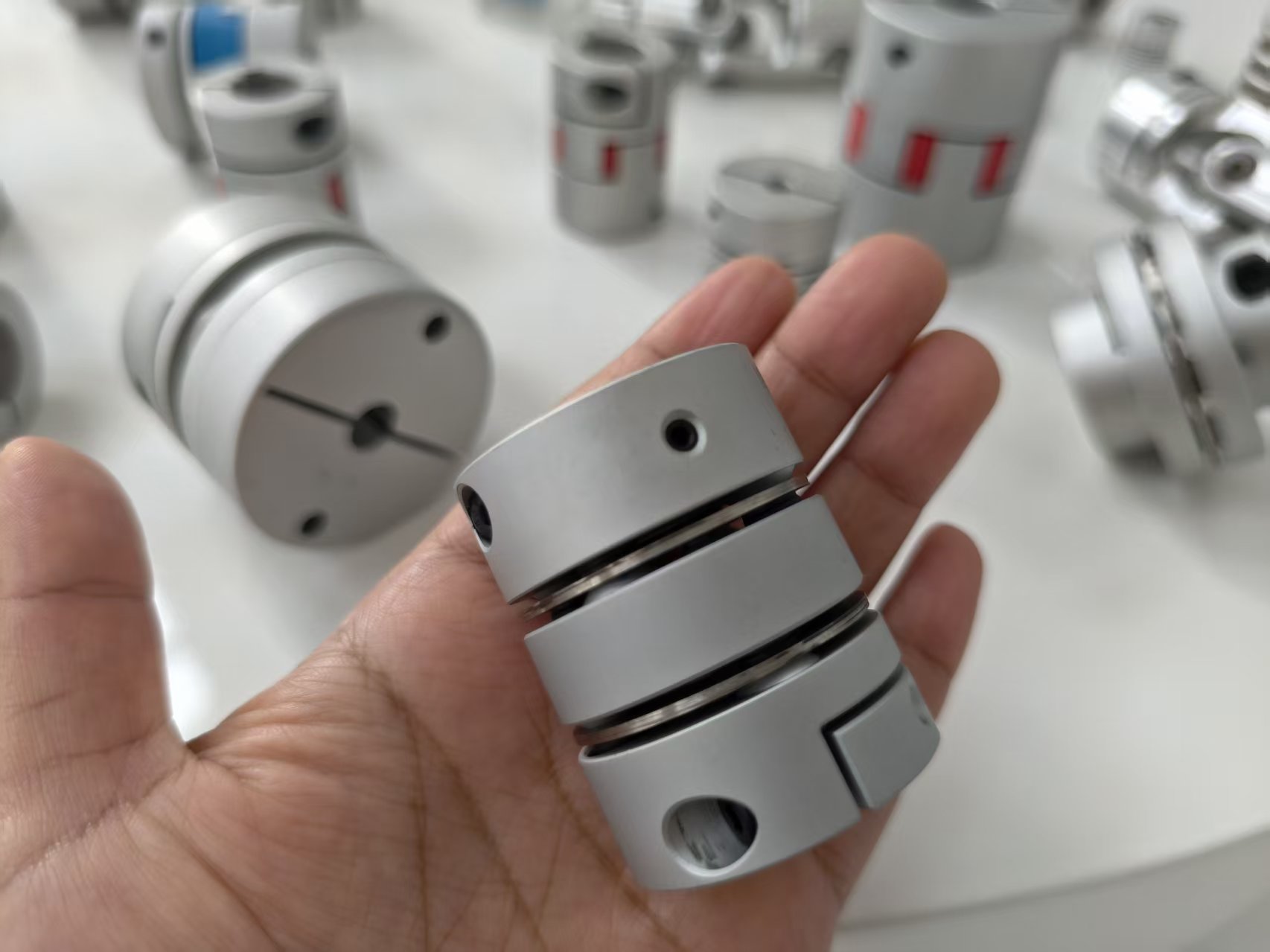

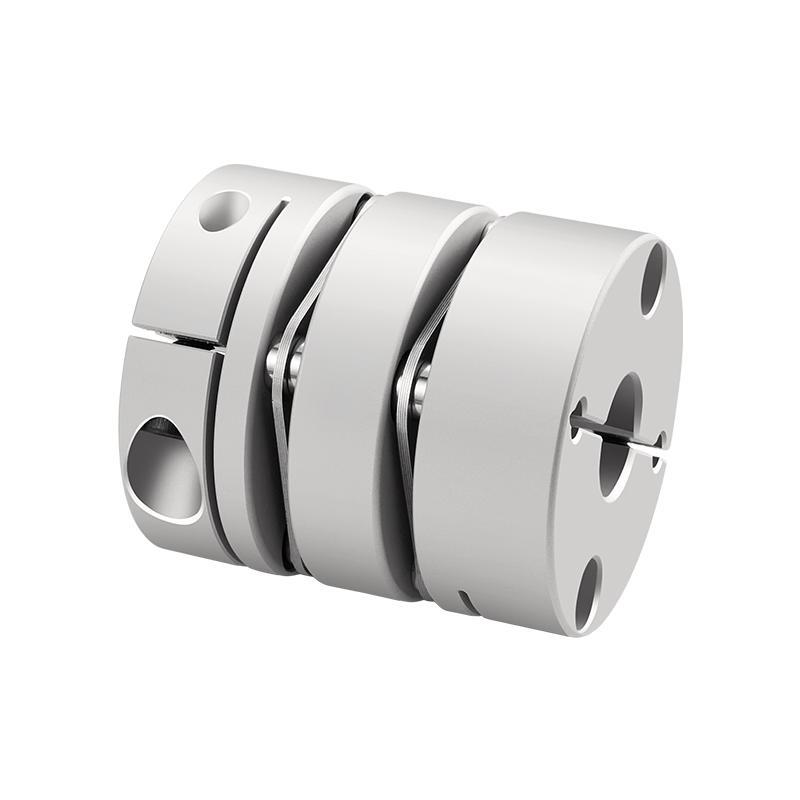

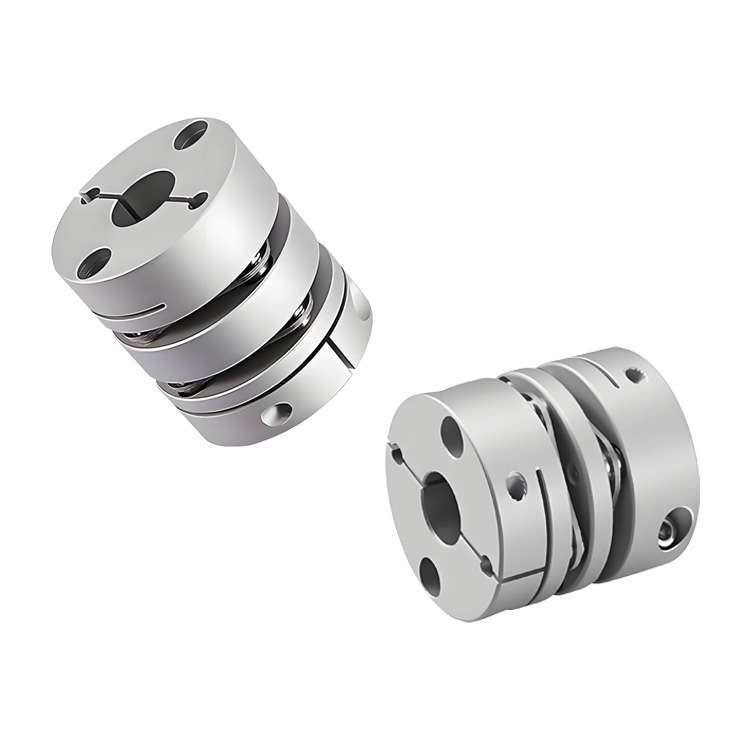

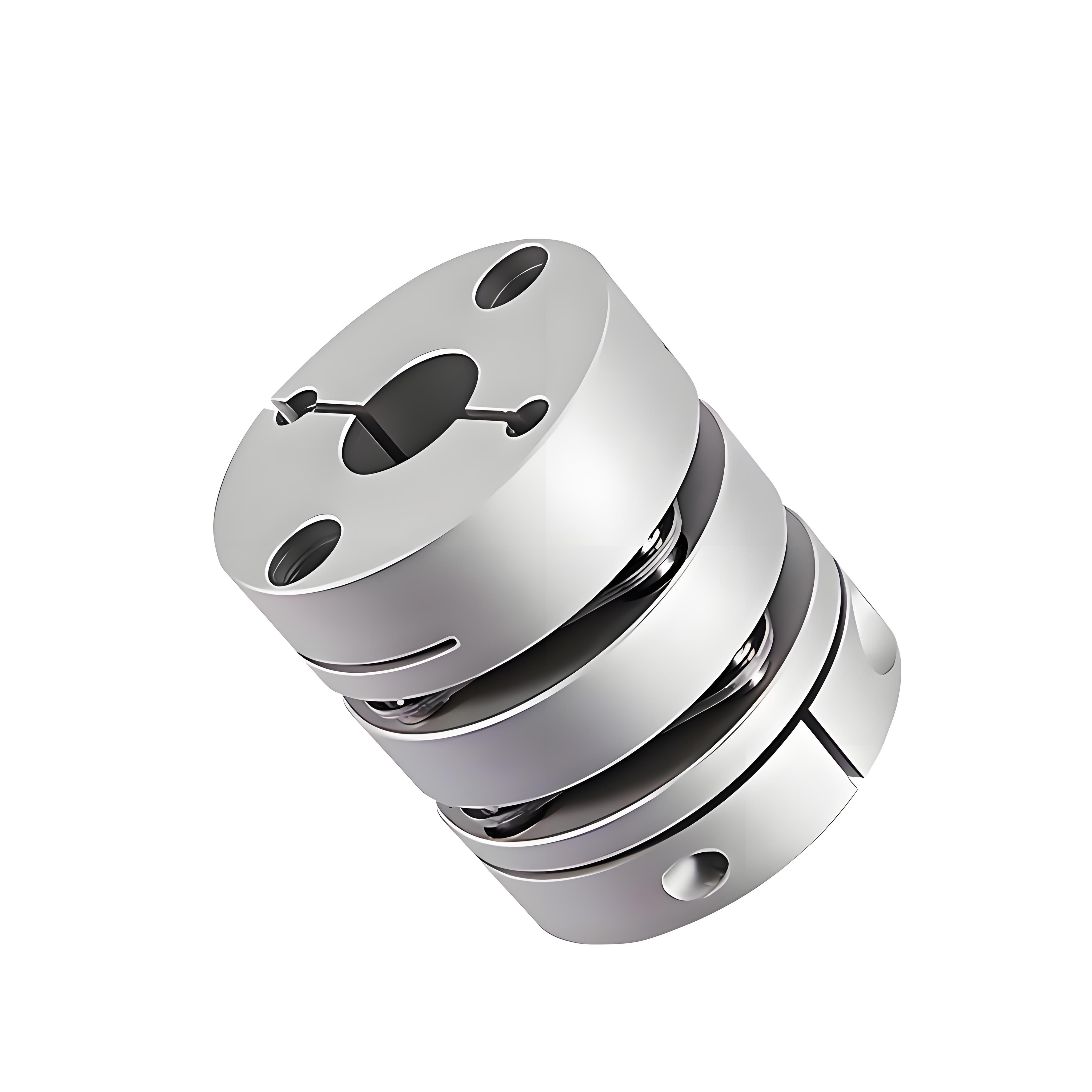

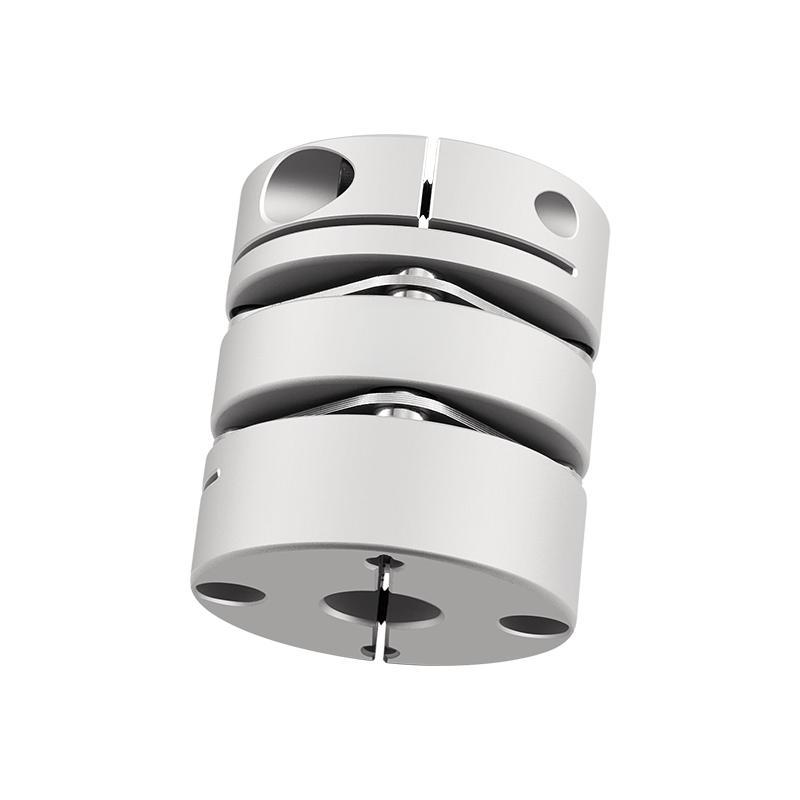

RSK-CPL Odolný membránový disk typu se svorkou z hliníkové slitiny kompenzuje úhlové a axiální odchylky

RSK-CPL Odolný membránový disk typu se svorkou z hliníkové slitiny kompenzuje úhlové a axiální odchylky

Kontaktujte nás
  • Specifikace
  • Popište
Specifikace

>Pouzdro hřídele je vyrobeno z vysoce pevné hliníkové slitiny

>Membrána je vyrobena z nerezové oceli 304

> Vysoká tuhost točivého momentu, může přesně řídit otáčení hřídele a lze jej ovládat s vysokou přesností

>Spojení hřídele a pouzdra hřídele bez mezery je speciálně navrženo pro servomotory a krokové motory

>Ultra nízká setrvačnost, vysoká citlivost, vhodná pro vysokorychlostní provoz.

>Charakteristiky otáčení ve směru a proti směru hodinových ručiček jsou naprosto stejné.
>Nerezová membrána vyrovnává úhlové a axiální odchylky

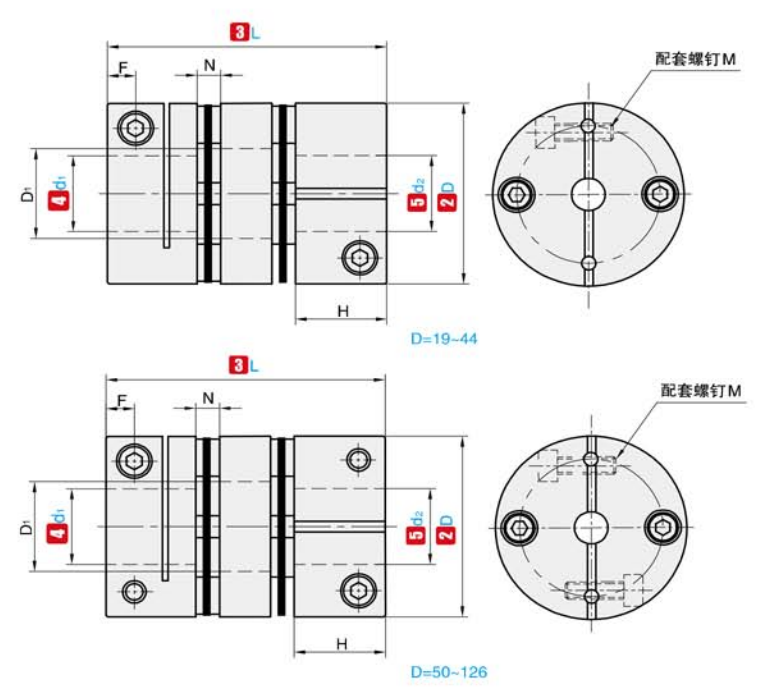

①NE. ②D ③L ④d₁ ⑤d₂ Volitelný rozsah E D1 N F H M Utahovací moment šroubu
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NE. ②D ③L Jmenovitý točivý moment
(N ·m) 		Přípustná excentricita
(mm) 		Přípustný průhyb
(°) 		Přípustná axiální odchylka
(mm) 		Přípustná rychlost
(ot./min) 		Statická reverzní tuhost
(N ·m/rad) 		Moment setrvačnosti Hmotnost
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
