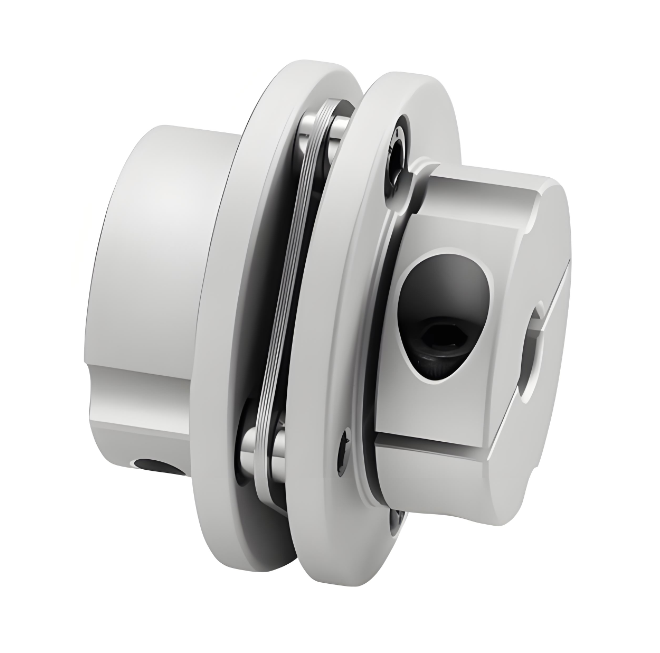

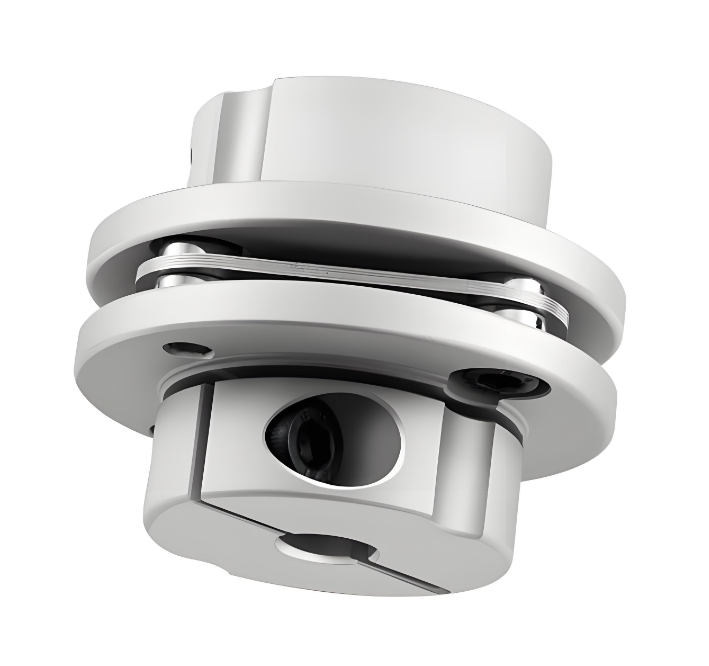

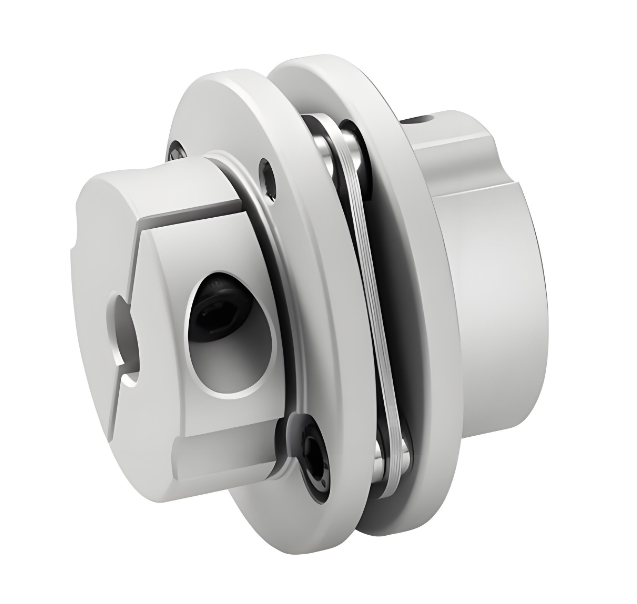

RSK-CPST Stupňovitá jednomembránová spojka z hliníkové slitiny pro Servo Machinery

RSK-CPST Stupňovitá jednomembránová spojka z hliníkové slitiny pro Servo Machinery

Kontaktujte nás
  • Specifikace
  • Popište
Specifikace

>Vysoce pevné pouzdro hřídele z hliníkové slitiny

>Membrána je vyrobena z nerezové oceli 304

> Vysoká tuhost točivého momentu, může přesně řídit otáčení hřídele, může provádět vysoce přesné řízení

>Navrženo pro servo a krokové motory

>Spojení hřídele a pouzdra hřídele bez mezery je vhodné pro otáčení vpřed a vzad

>Nízká setrvačnost, vhodné pro vysokorychlostní provoz

>Způsob utahování upínacího šroubu

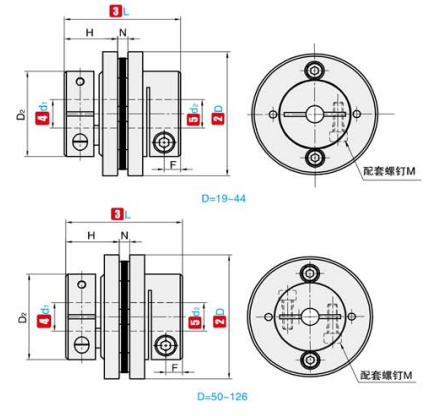

①NE. ②D ③L ④d₁  ⑤d₂ Volitelný rozsah D2 N F H M Utahovací moment šroubu
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9,525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NE. ②D ③L Jmenovitý točivý moment
(N ·m) 		Přípustná excentricita
(mm) 		Přípustný průhyb
(°) 		Přípustná axiální odchylka
(mm) 		Přípustná rychlost
(ot./min) 		Statická reverzní tuhost
(N ·m/rad) 		Moment setrvačnosti
(kg ·m²) 		Hmotnost
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83 × 10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5×10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1×10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5×10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1 × 10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3×10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9×10⁻⁴ 422
