RSK-CPSM tuhost s vysokým kroutícím momentem Jednomembránová spojka ze slitiny hliníku, vnitřní utahování šroubem

RSK-CPSM tuhost s vysokým kroutícím momentem Jednomembránová spojka ze slitiny hliníku, vnitřní utahování šroubem

Kontaktujte nás
  • Specifikace
  • Popište
Specifikace

> Pouzdro hřídele je vyrobeno z vysoce pevné hliníkové slitiny

> Membrána je vyrobena z nerezové oceli 304

> Vnitřní upínání pro snížení chyb při instalaci

> Vysoká tuhost točivého momentu, může přesně řídit otáčení hřídele, může provádět vysoce přesné řízení

> Navrženo speciálně pro servo, krokový motor

> Spojení hřídele a pouzdra hřídele bez mezery je vhodné pro otáčení vpřed a vzad

> Nízká setrvačnost, vhodné pro vysokorychlostní provoz

> Způsob utažení vnitřního upínacího šroubu

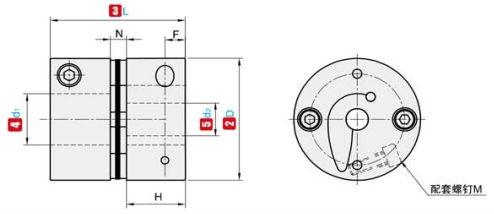

①NE. ②D ③L ④d₁ ⑤d₂ Volitelný rozsah N F H M Utahovací moment šroubu
(N ·m)
RSK-CPSM 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 1
26 26 3 4 5 6 6,35 7 8 9 9.525 10 2.6 3.9 11.35 M3 1.5
34 32 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 3.5 4.85 14.25 M4 3.5
39 34.5 8 9 9,525 10 11 12 12,7 14 15 16 4.5 5 14.9 M4 3.5
44 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 4.5 5 14.9 M4 3.5
56 45 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 5.5 6.4 19.75 M5 8

①NE. ②D ③L Jmenovitý točivý moment
(N ·m) 		Přípustná excentricita
(mm) 		Přípustný průhyb
(°) 		Přípustná axiální odchylka
(mm) 		Přípustná rychlost
(ot./min) 		Statická reverzní tuhost
(N ·m/rad) 		Moment setrvačnosti Hmotnost
(g)
RSK-CPSM 19 20 1 0.1 1 ±0,09 10000 1400 6,7×10⁻⁷ 12
26 26 2 0.1 1 ±0,14 10000 3700 2,2×10⁻⁶ 28
34 32 5 0.1 1 ±0,18 10000 5700 8,0×10⁻⁶ 61
39 34.5 10 0.1 1 ±0,23 10000 8100 2,2×10⁻⁵ 88
44 34.5 12 0.1 1 ±0,27 10000 18000 2,8×10⁻⁵ 100
56 45 25 0.1 1 ±0,36 10000 20000 1,2×10⁻⁴ 220
