Specifikace

Pracovní úhel = 18°

Přípustné rozšíření 士12~±35

Spojení s přírubovým nábojem

Základní specifikace:

Typ	Diagram	Nominální točivý moment (N·m)	Únavový moment (N·m)	Přípustný provozní úhel		Expanze Δ	Moment setrvačnosti GD³ J × 10 ^-3 (kg·m²)
				Přípustný provozní úhel			L=500	L=1000	Každých 100 dalších délek
				V rotaci	V klidu		Pevná hřídel	Dutá hřídel	Pevná hřídel	Dutá hřídel
BJ75D	Obrázek 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Obrázek 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Obrázek 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Obrázek 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Obrázek 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Obrázek 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Obrázek 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Obrázek 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Obrázek 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

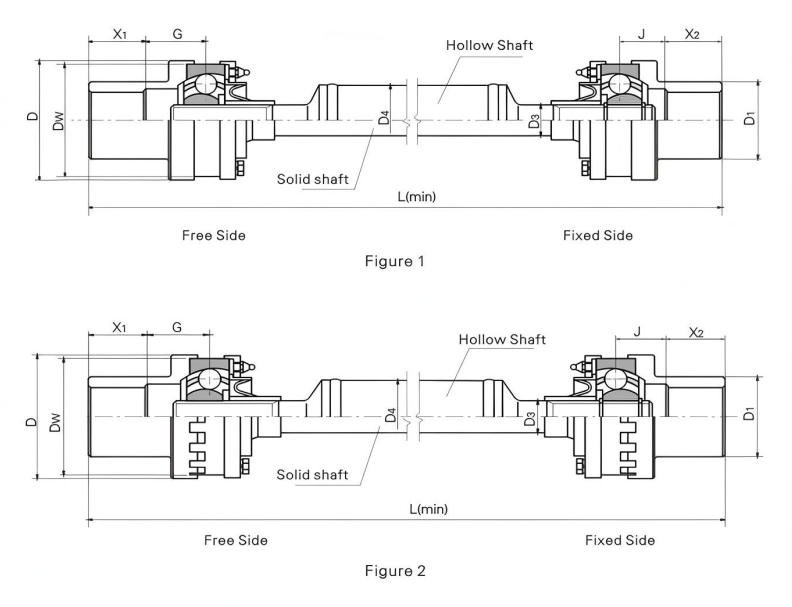

Hlavní rozměry:

Typ	Diagram	Dw	D	D1	G	J	Pevná hřídel D3	Dutá hřídel D4	L(min)
Typ	Diagram	Dw	D	D1	G	J	Pevná hřídel D3	Dutá hřídel D4	Pevná hřídel	Dutá hřídel
BJ75D	Obrázek 1	80	85	55	38	26	22	50	280	640
BJ95D	Obrázek 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Obrázek 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Obrázek 1	146	151	105	72	50	46	76	520	970
BJ175D	Obrázek 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Obrázek 2	190	196	140	85	65	60	102	650	1120
BJ225D	Obrázek 2	212	218	160	90	70	66	102	720	1140
BJ250D	Obrázek 2	230	238	180	100	80	76	140	750	1160
BJ300D	Obrázek 2	266.7	273	205	115	90	84	140	830	1190

Poznámky: X ₁ ,X ₂ jsou délky konců hřídelí, o kterých rozhodují zákazníci.

Charakteristika a použití

Nastavení montážní vzdálenosti a axiální dilatace se provádí pomocí posuvného drážkového uložení v křížovém kloubu.

používá se především k pohonu přítlačného válce, těsnícího válce čisticího válce, dokončovacího napínacího válce a mačkacího válce na hutnickém zařízení.

Symbolizující příklad: BJ125D1000

BJ: Typ BJ

125: Specifikace je 125

Typ D:D

1000: Délka je 1000

Popište

Univerzální spojka s kulovou klecí s konstantní rychlostí oblouku je přesný komponent, který hraje klíčovou roli v oblasti moderních průmyslových převodovek. Díky svému vynikajícímu výkonu a spolehlivé kvalitě se stal ideální volbou pro mnoho scénářů aplikací s vysokou poptávkou.

Kloub CV se skládá hlavně z hlavních součástí, jako je vnější kroužek kulové klece, vnitřní kroužek ve tvaru hvězdy, klec a ocelová kulička pro přenos síly. Vnější kroužek kulové klece a vnitřní kroužek ve tvaru hvězdy jsou pevně spojeny s hlavní a vedlejší hřídelí. Střed ocelové koule pro přenos síly je umístěn v rovině procházející středem spojky a je umístěn v oběžné dráze složené z vnějších kulových drážek vnějšího kulového kroužku a vnějších kulových drážek vnitřního kroužku ve tvaru hvězdy. Středy dvou koulí se přesně shodují se středem univerzální spojky a ocelové kuličky jsou instalovány v okně klece. Toto vynikající konstrukční řešení zajišťuje, že když se změní úhel mezi hlavním a vedlejším hřídelem spojky, je bod přenosu síly vždy na půlicí ose úhlu, čímž se realizuje synchronizace rychlosti mezi hlavním a vedlejším hřídelem, což je také základní důvod, proč se nazývá synchronní univerzální spojka s konstantní rychlostí.

Z hlediska výkonu má tato spojka mnoho předností. Jeho synchronizace je vynikající, což účinně předchází problému nestabilního provozu zařízení způsobeného rozdílem rychlostí. Má silné vyrovnávací paměti a snížení vibrací, což může výrazně snížit hluk během procesu přenosu a vytvořit tišší prostředí pro provoz zařízení. Navíc při stejném průměru otáčení a úhlu sklonu může být jeho nosnost zvýšena 0,5-1krát ve srovnání s podobnými výrobky, které jsou plně schopné přenášet velký točivý moment. V axiálním i radiálním směru má velkou kompenzaci, zejména v axiálním směru, které lze dosáhnout bez vnějších drážek, což značně zjednodušuje celkovou konstrukci zařízení. Kromě toho má spojka také výhody nové struktury, nízké hmotnosti, dobré zpracovatelnosti atd., což je vhodné pro hromadnou výrobu a pomáhá snižovat náklady. Zároveň je spolehlivý v provozu, snadno se montuje a demontuje, snadno se denně udržuje, má dlouhou životnost. Ať už jde o nízkorychlostní těžké zatížení nebo podmínky vysokorychlostního převodu, snadno se s tím vyrovná.

Univerzální synchronní spojka s konstantní rychlostí s pevnou kuličkovou klecí s vysokým točivým momentem je široce používána v mnoha průmyslových odvětvích, jako je metalurgie, těžba, strojírenské stroje, petrochemie atd. Ve velkých zařízeních pro válcování oceli v metalurgickém průmyslu může stabilně přenášet velký točivý moment, aby byla zajištěna účinnost a přesnost procesu válcování oceli; v těžebních a dopravních zařízeních důlních strojů se může přizpůsobit složitým pracovním podmínkám, aby byl zajištěn stabilní a spolehlivý přenos energie; při zvedacích a výkopových operacích strojírenských strojů poskytuje silnou podporu pro silný výkon zařízení; ve velkých míchacích a dopravních zařízeních v petrochemickém průmyslu hraje zásadní roli při přenosu.
