RSK-BJB Vysoce účinná převodová kulová klec CV Univerzální spojky používané hlavně v koncovkách kol důlních vozíků

Charakteristika BJ-B:

Pracovní úhel≤42,5°

Propojení přes drážkovaný hřídel

Základní specifikace

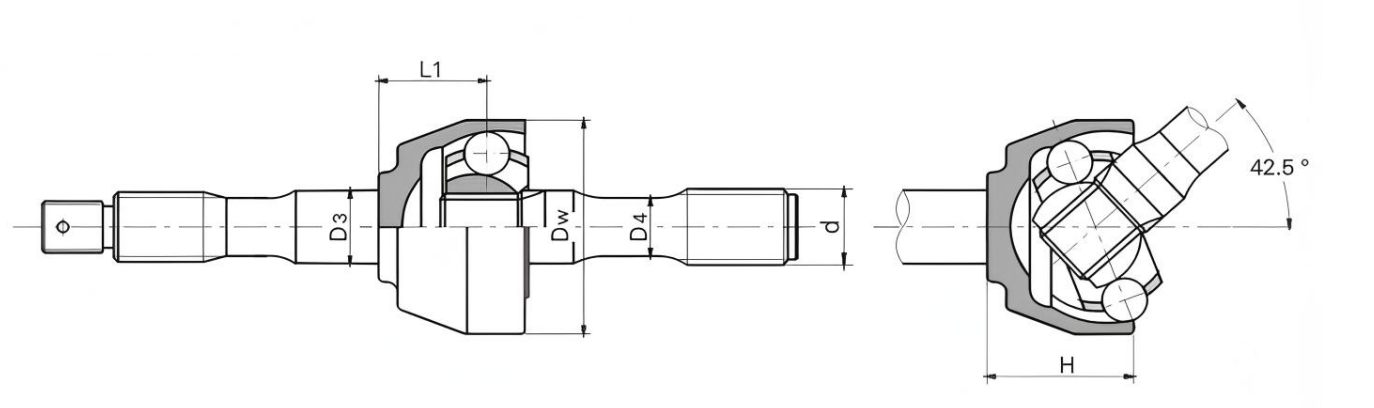

Hlavní rozměry

Poznámky: Rozměry "∞" jsou orientační

Charakteristika a použití

• Kompaktní konstrukce; snadná montáž a demontáž; přípustný pracovní úhel může dosáhnout 42,5°.
• Používá se především pro převod hnacího můstku řízení vozidel.

Symbolizující příklad: BJ125B1000

BJ: Typ BJ

125: Specifikace je 125

B: Typ B

1000: Délka je 1000

Vysoce účinná převodová kulová klec CV Universal je přesná převodová součást navržená pro složité pracovní podmínky. Jeho vynikající výkon a spolehlivá kvalita hrají klíčovou roli v mnoha oblastech.

Spojka se skládá hlavně z vnějšího kroužku kulové klece, vnitřního kroužku ve tvaru hvězdy, klece a ocelové koule přenášející sílu. Vnější kroužek kulové klece a vnitřní kroužek ve tvaru hvězdy jsou těsně spojeny s hlavní a vedlejší hřídelí. Středy ocelových kuliček přenášejících sílu jsou všechny umístěny v rovině procházející středem spojky a jsou umístěny v oběžné dráze složené z vnějších kulových drážek vnějšího kulového kroužku a vnějších kulových drážek vnitřního kroužku ve tvaru hvězdy. Středy dvou kulových ploch se shodují se středem univerzální spojky. Aby se zajistilo, že středy všech ocelových kuliček jsou na půlce úhlu mezi osami dvou hřídelí, jsou ocelové kuličky chytře instalovány v okně klece. Taková důmyslná konstrukce zajišťuje, že když se změní úhel mezi hlavní a vedlejší hřídelí spojky, může být bod přenosu síly vždy přesně umístěn na ose úhlu, čímž je zajištěna dokonalá synchronizace rychlosti mezi hlavní a vedlejší hřídelí.

Tato spojka má mnoho významných výhod. Pokud jde o přenosový výkon, může dosáhnout vysoce přesného synchronního přenosu, účinně snížit ztráty energie při přenosu výkonu a účinnost přenosu může být až 98% nebo více. Jeho vynikající tlumení a snížení vibrací zároveň může výrazně snížit hluk generovaný během provozu zařízení a vytvořit relativně tichou atmosféru pro pracovní prostředí. Pokud jde o nosnost, za podmínek stejného průměru otáčení a úhlu sklonu ve srovnání s tradičními spojkami může zvýšit nosnost 0,5 až 1krát a snadno se vypořádá s podmínkami velkého zatížení. Navíc je díky kompaktní konstrukci a malému půdorysu velmi vhodný pro pracovní scénáře s přísnými omezeními radiálních rozměrů. Kromě toho má spojka vynikající těsnicí výkon a využívá pokročilou technologii těsnění, aby se účinně zabránilo úniku maziva, což výrazně prodlužuje cyklus údržby a životnost zařízení.

Vysoce účinná převodovka synchronní univerzální spojky s pevnou kulovou klecí jsou široce používány v mnoha oborech, jako je výroba automobilů, strojírenství, hutnický průmysl, letecký průmysl atd. V převodovém systému automobilů zajišťuje hladký přenos výkonu a zlepšuje jízdní vlastnosti vozidla a jízdní stabilitu; ve strojírenských zařízeních poskytuje spolehlivou záruku efektivního provozu různých typů strojů; ve velkých zařízeních v metalurgickém průmyslu snese obrovský krouticí moment a složité pracovní podmínky, což napomáhá hladkému postupu výroby; v oblasti letectví, jeho vysoká přesnost a vysoká spolehlivost splňují přísné technické požadavky.
