Wholesale RSK-CV06-105 EL Vysokorychlostní přesná spojka CV kloub používaná na zkušební stolici vozidel

Domů / Produkty / Kloub s konstantní rychlostí (CV). / Posuvný typ / RSK-CV06-105 EL Vysokorychlostní přesná spojka CV kloub používaná na zkušební stolici vozidel

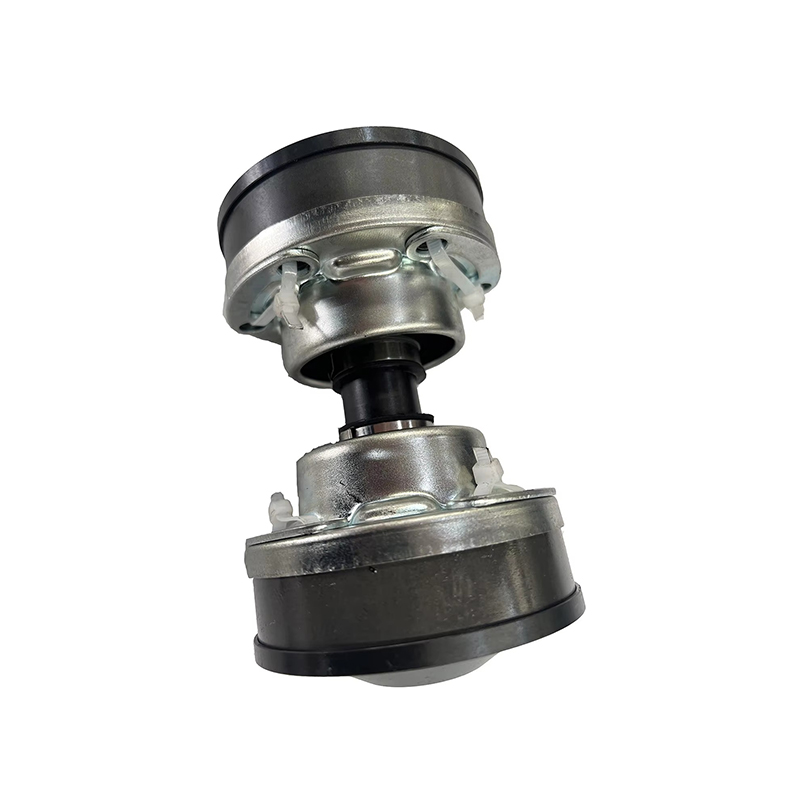

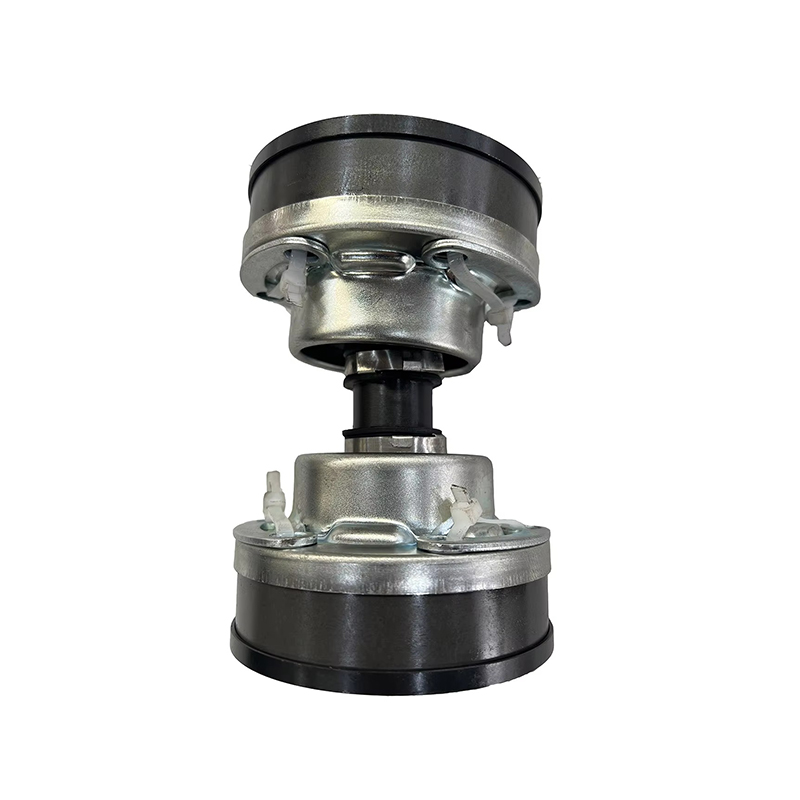

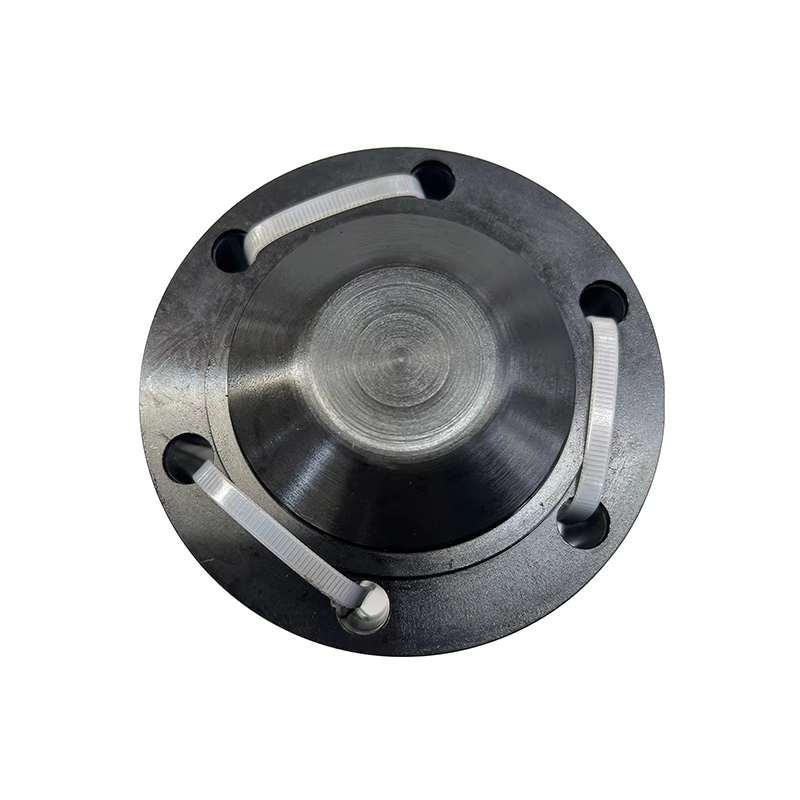

RSK-CV06-105 EL Vysokorychlostní přesná spojka CV kloub používaná na zkušební stolici vozidel

RSK-CV06-105 EL Vysokorychlostní přesná spojka CV kloub používaná na zkušební stolici vozidel

Kontaktujte nás
  • Specifikace
  • Popište
Specifikace

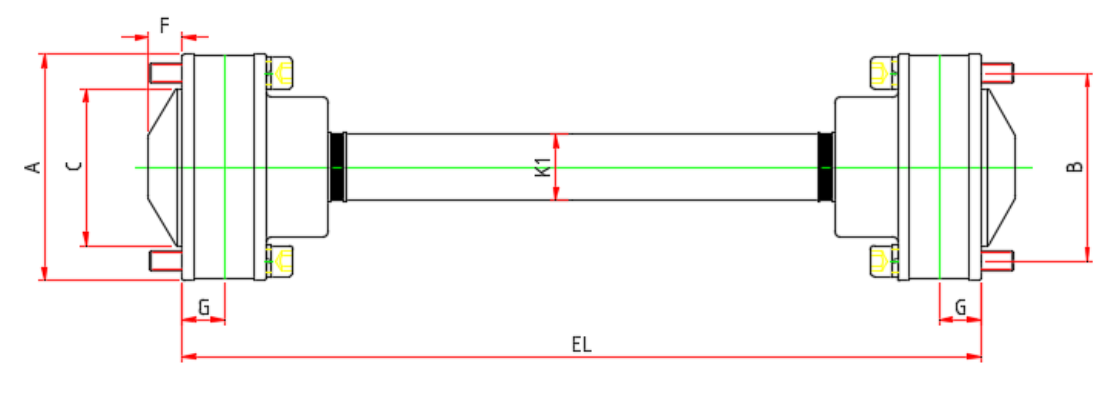

Norm Rychlost ot./min Úhel ° ΦA-0,05 mm ΦB ±0,1 mm ΦC  0,05 mm G mm φK1 mm EL mm Roztažení mm
05 8000 10 83 74 64 10.5 22 130 16
10 8000 10 94 80 64 15 24 150 12
13 8000 10 99 86 67.5 19 26 160 22
15 8000 10 108 94 81 20 28 160 16
21 8000 10 128 108 90 23 32 210 24
30 5000 10 148 128 112 24 45 245 25
32 5000 10 180 155.5 136 24 50 300 25

Norm N.m M
kg 		I kgm² Ct
KN.m/rad 		M
kg 		I
kgm² 		Ct
KN.m/rad
05 1500 3 0.0012 21.8 0.3 0.00002 18.5
10 2300 4 0.0038 38.3 0.36 0.00003 26.2
13 2900 5 0.0048 47.1 0.42 0.00004 36.1
15 3700 6 0.0073 49.7 0.48 0.00005 48.6
21 6000 9 0.0161 67.4 0.63 0.00008 82.9
30 9200 15 0.0340 209.1 1.25 0.00032 324.4
32 13200 23 0.0778 211.6 1.54 0.00048 494.4

Točivý moment = Maximální statický točivý moment
Rychlost = Maximální rychlost (pro rychlosti vyšší než v tabulce je vyžadována samostatná konstrukce) Úhel = Maximální úhel uložení (nepoužívá se až do limitu)
Hmotnost = Minimální délka Hmotnost setrvačnosti = Minimální délka
Kompenzace hmotnosti = na zvýšení o 100 mm
Kompenzace faktoru tuhosti = na zvýšení o 100 mm EL = Použitá délka ± Roztažení







Související produkt
Společnost
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. má dlouhodobý majetek ve výši více než 80 milionů juanů a má tým profesionálních talentů v oblasti mechanického designu, přesné výroby, tepelného zpracování, svařování atd.; společnost má kompletní sadu zpracovatelských zařízení a řadu systémů kontroly kvality, jako je měření, fyzikální a chemické a dynamické testování, a má komplexní schopnost mechanického zpracování. Po mnoho let se společnost zavázala k výzkumu, vývoji a výrobě kulových univerzálních spojek s konstantní rychlostí, univerzálních spojek s křížovým hřídelem a bubnových ozubených spojek. Prováděla úzkou průmyslově-univerzitní-výzkumnou spolupráci s vojenskými a místními vědecko-výzkumnými ústavy a oddělením energetiky Námořní akademie PLA a neustále expandovala do oblastí přesnosti, těžkého zatížení a vysoké rychlosti. Produkty úspěšně nahradily zahraniční slavné značkové produkty s vynikajícím výkonem a procesní technologie dosáhla mezinárodní pokročilé úrovně. Je široce používán ve zvedání a dopravě, hutnických strojích, válcování kovů, strojírenských strojích, důlních strojích, petrochemii, textilních strojích, vojenských lodích, obrněných vozidlech, železničních lokomotivách, speciálních vozidlech a dalších oborech. Kvalita produktů a služby byly uznávány a chváleny většinou uživatelů a jsou vyváženy do Evropy, Ameriky, Ruska, na Střední východ, do Indie a dalších zemí a regionů. As ChinaSuppliers of RSK-CV06-105 EL Vysokorychlostní přesná spojka CV kloub používaná na zkušební stolici vozidel, Rokang offer Wholesale RSK-CV06-105 EL Vysokorychlostní přesná spojka CV kloub používaná na zkušební stolici vozidel. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!
