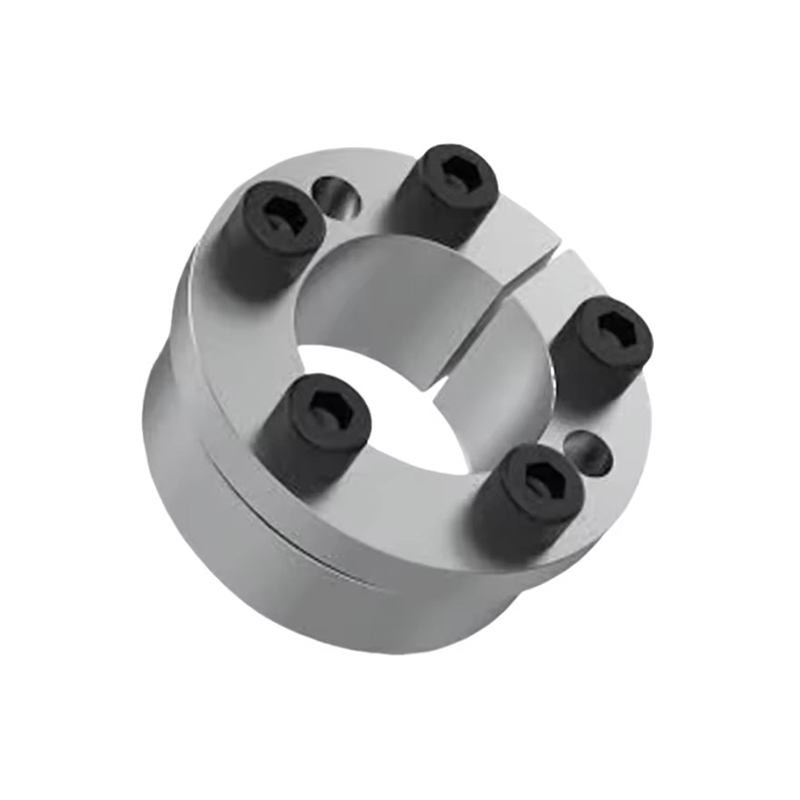

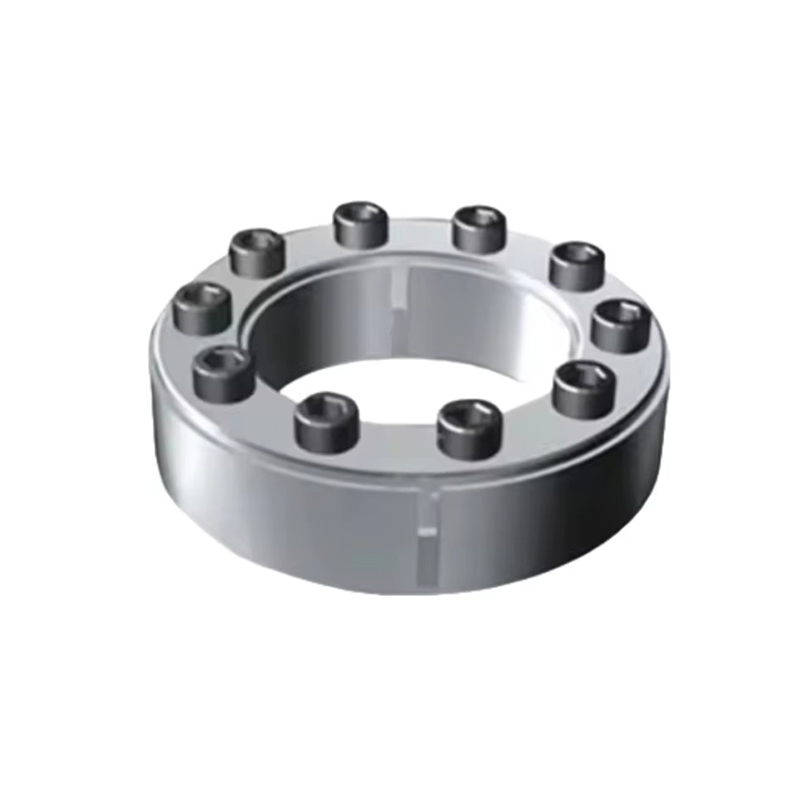

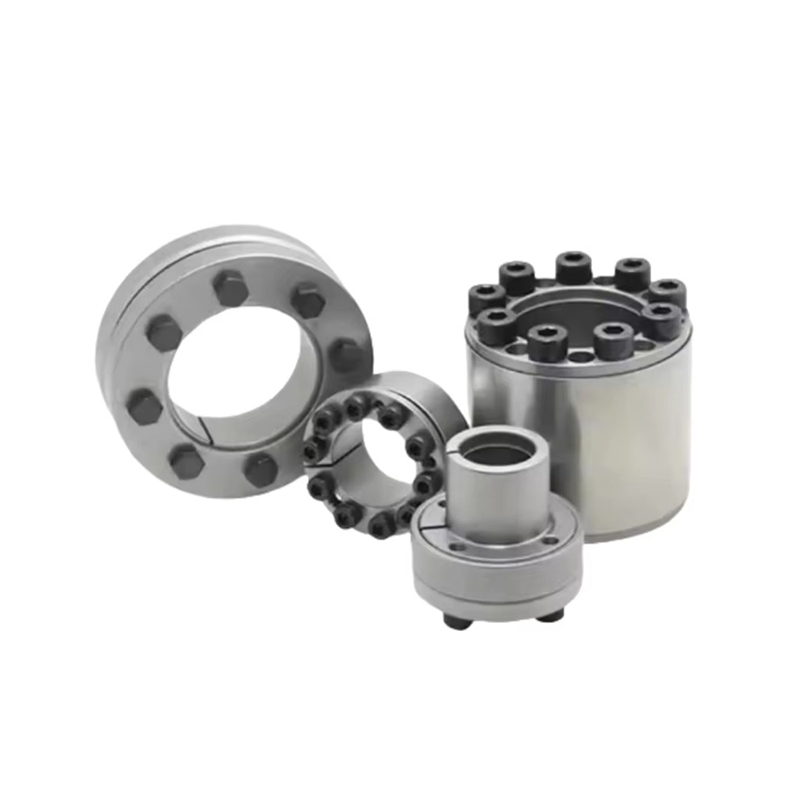

Uzamykací sestava je mechanické zařízení bez klíče, které vytváří pevné spojení založené na tření mezi hřídelí a nábojem (jako jsou ozubená kola, řemenice nebo setrvačníky) pomocí kónických kroužků, které se roztahují a vytvářejí silné kompresní uložení bez vůle, což umožňuje spolehlivý přenos točivého momentu a zabraňuje problémům s koncentrací napětí, které jsou běžné u drážek pro pero.

Jak to funguje

Komponenty: Obvykle se skládá z dutého hřídele, náboje a jednoho nebo dvou přítlačných kroužků (často dvojitých kuželů).

Montáž: Sestava se umístí mezi hřídel a náboj.

Upínání: Šrouby jsou utaženy a přitahují kuželové kroužky k sobě, což je nutí k radiálnímu roztažení.

Třecí zámek: Tato radiální expanze vytváří rovnoměrnou 360stupňovou upínací sílu, která vytváří silné třecí uložení (stažení) mezi hřídelí a nábojem.

Klíčové výhody

Žádné klínové drážky: Eliminuje namáhání a opotřebení spojené s tradičními klínovými drážkami, zabraňuje tření a korozi.

Vysoká kapacita točivého momentu: Může přenášet vyšší krouticí momenty a ohybové momenty než spojení s perem, což často umožňuje menší a tenčí hřídele.

Přesnost: Nabízí vysoce soustředné a přesné umístění součástí.

Všestrannost: K dispozici v samostředícím nebo nesamoncentrujícím typu, s nebo bez axiálního posunutí.

Běžné aplikace

Používá se pro montáž komponentů, jako jsou:

Ozubená kola, řetězová kola, řetězová kola

Kladky, řemenové bubny

Brzdové kotouče, setrvačníky, vačky a páky

V podstatě je to vynikající alternativa bez klíče pro robustní spojení hřídel-náboj, ideální pro náročné průmyslové aplikace.

O Rokangu
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Zamykací sestava Manufacturers and Zamykací sestava Factory in China. Po mnoho let se společnost zavázala k výzkumu, vývoji a výrobě kulových univerzálních spojek s konstantní rychlostí, univerzálních spojek s křížovým hřídelem a bubnových ozubených spojek. Prováděla úzkou průmyslově-univerzitní-výzkumnou spolupráci s vojenskými a místními vědecko-výzkumnými ústavy a oddělením energetiky Námořní akademie PLA a neustále expandovala do oblastí přesnosti, těžkého zatížení a vysoké rychlosti. Produkty úspěšně nahradily zahraniční slavné značkové produkty s vynikajícím výkonem a procesní technologie dosáhla mezinárodní pokročilé úrovně. Je široce používán ve zvedání a dopravě, hutnických strojích, válcování kovů, strojírenských strojích, důlních strojích, petrochemii, textilních strojích, vojenských lodích, obrněných vozidlech, železničních lokomotivách, speciálních vozidlech a dalších oborech. Kvalita produktů a služby byly uznávány a chváleny většinou uživatelů a jsou vyváženy do Evropy, Ameriky, Ruska, na Střední východ, do Indie a dalších zemí a regionů. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Zamykací sestava. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

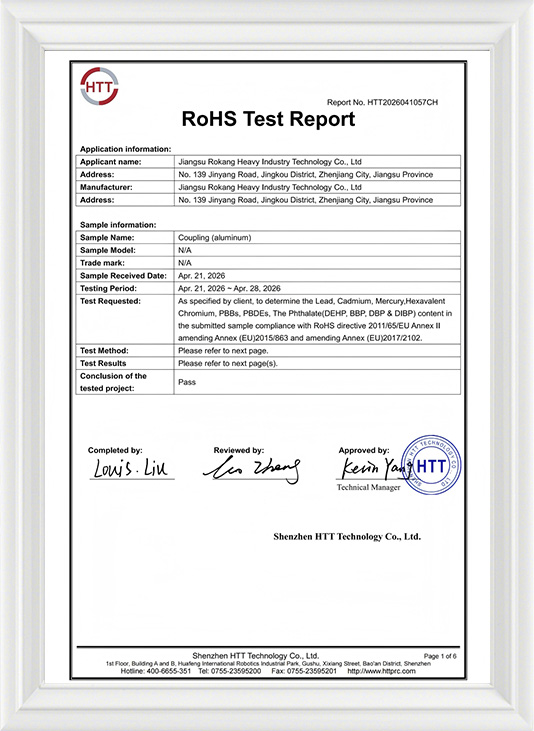

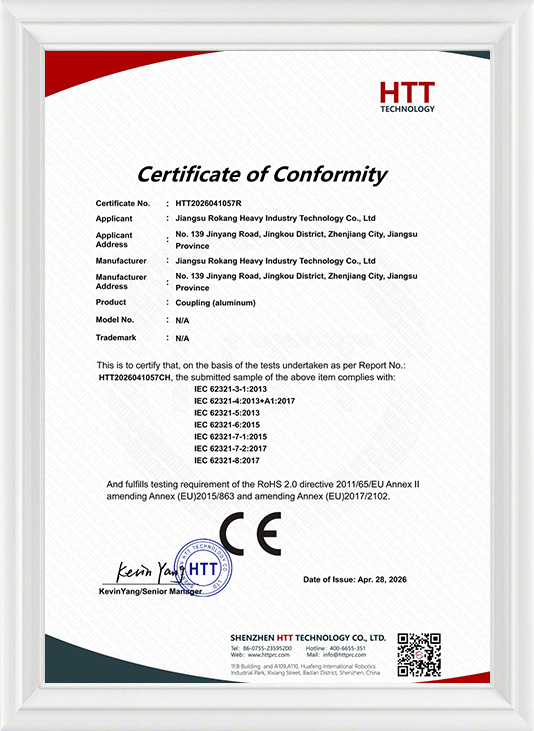

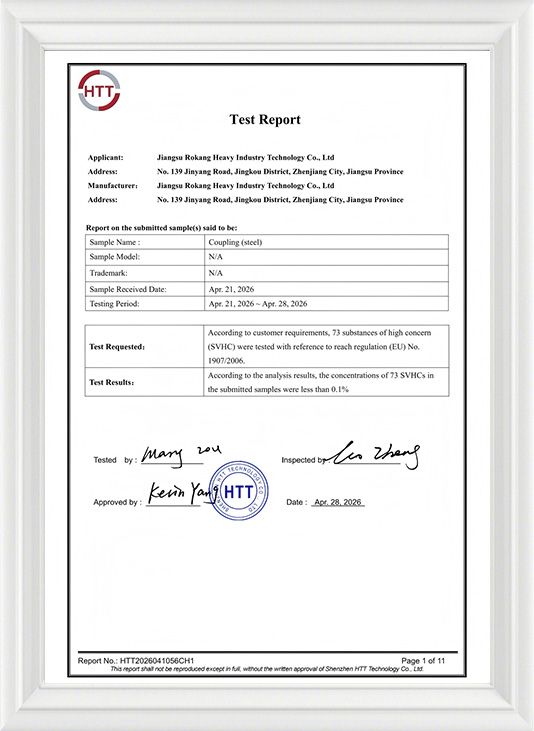

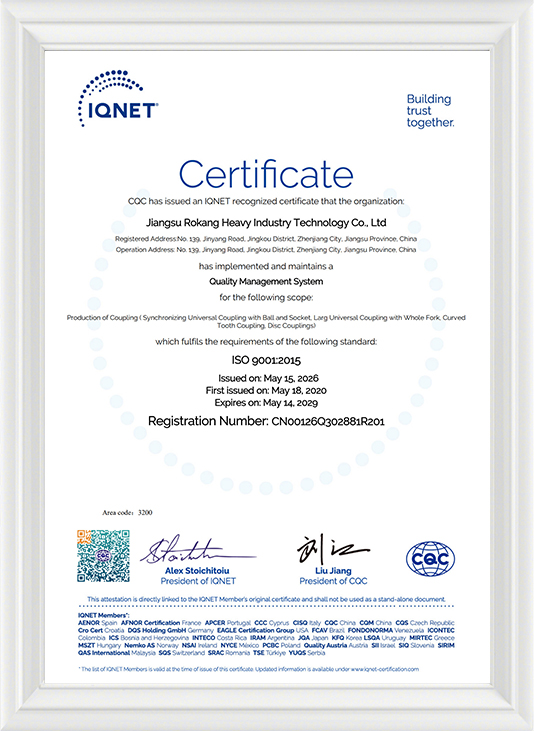

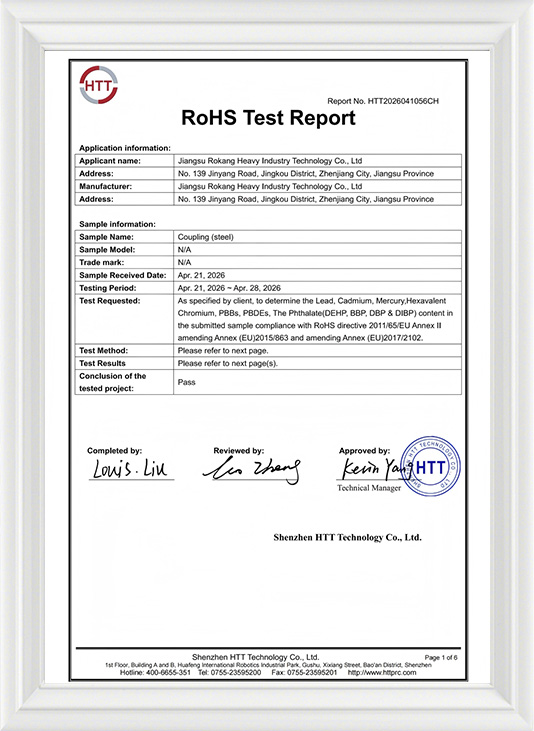

čestný certifikát

Novinky
Znalosti oboru

Co je a Zamykací sestava a Proč to záleží na spojení hřídel-náboj

Zamykací sestava je bezklíčové mechanické upevňovací zařízení používané k vytvoření vysoce pevného spojení založeného na tření mezi hřídelí a nábojem. Na rozdíl od tradičních spojů s klínem se spoléhá na kuželové kroužky a axiální upínací sílu k vytvoření rovnoměrného radiálního tlaku, což umožňuje spolehlivý přenos točivého momentu bez vůle. Díky tomu jsou zámkové sestavy zvláště vhodné pro aplikace vyžadující vysokou přesnost, velké zatížení a dlouhou životnost.

Princip činnosti uzamykací sestavy

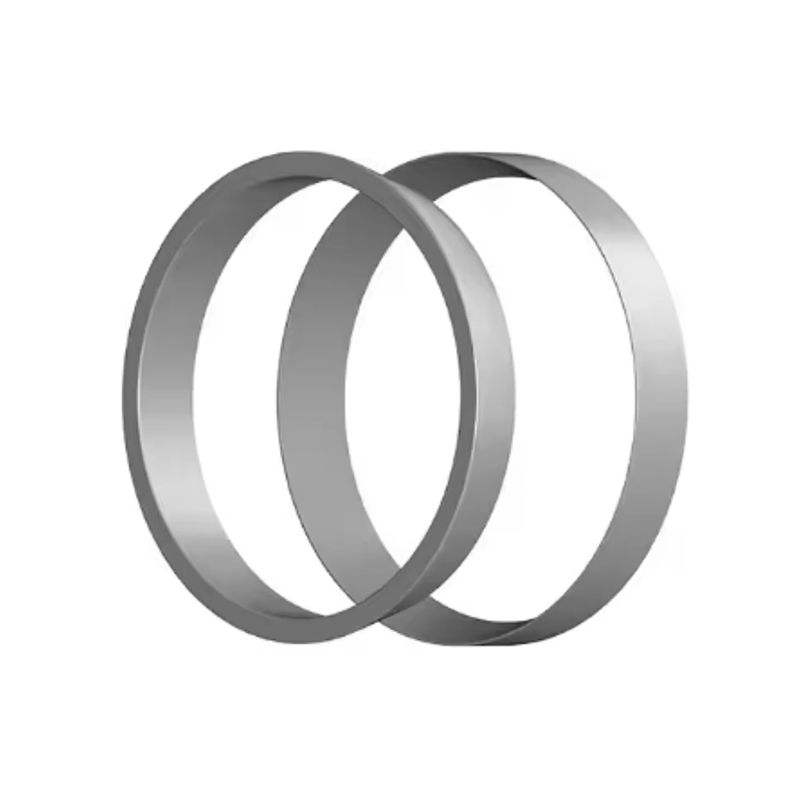

Uzamykací sestava se obvykle skládá z vnitřních a vnějších kuželových kroužků a sady vysoce pevných šroubů. Když jsou šrouby utaženy, kuželové kroužky jsou axiálně staženy k sobě. Tento pohyb převádí axiální sílu na radiální expanzi a kontrakci, čímž vzniká rovnoměrná 360stupňová svěrná síla mezi povrchy hřídele a náboje.

Výsledné třecí spojení funguje podobně jako uložení za tepla, ale bez tepelného zpracování. Točivý moment a axiální zatížení jsou přenášeny čistě třením, což výrazně snižuje koncentraci napětí a zlepšuje odolnost proti únavě.

Praktické výhody oproti připojení na klíč

  • Odstraňuje drážky pro pero, snižuje koncentraci napětí, tření a korozi na hřídelích a nábojích.
  • Vyšší kapacita přenosu točivého momentu ve srovnání s konvenčními kloubovými spoji stejné velikosti.
  • Vynikající soustřednost a opakovatelné polohování, vhodné pro vysokorychlostní a přesné stroje.
  • Snadná instalace a demontáž bez poškození spojovacích součástí.

Typické průmyslové aplikace uzamykacích sestav

Uzamykací sestavy jsou široce používány v průmyslových odvětvích, kde jsou spolehlivá spojení hřídel-náboj kritická. Mezi běžné aplikace patří montáž převodů, upevnění řemenic a řetězových kol, setrvačníky, brzdové kotouče a bubnové systémy pracující při proměnlivém zatížení.

Průmysl Typické vybavení
Hutnictví Válcovny, ozubené převody
Těžba Dopravníky, drtiče
Strojírenské stroje Navijáky, převodové hřídele

Spolehlivost výroby Uzamykací sestavy

Výkon uzamykací sestavy silně závisí na přesnosti obrábění, výběru materiálu, tepelném zpracování a kontrole kvality. Výrobci s integrovanými možnostmi zpracování a testování mají lepší pozici, aby zajistili stabilní koeficienty tření, konzistentní tolerance a dlouhodobou provozní spolehlivost.

Výroba a technická pevnost zámkové sestavy

Jiangsu Rokang Heavy Industry Technology Co., Ltd. je profesionální výrobce zámkových sestav a továrna v Číně s dlouhodobým majetkem přesahujícím 80 milionů juanů. Společnost je podporována technickým týmem specializujícím se na strojírenství, přesné obrábění, tepelné zpracování a svařování, což umožňuje komplexní kontrolu nad celým výrobním procesem.

S kompletním obráběcím zařízením a pokročilými kontrolními systémy zahrnujícími měření rozměrů, fyzikální a chemické testování a ověřování dynamické výkonnosti společnost zajišťuje, že každá sestava zámků splňuje náročné průmyslové požadavky.

Zkušenosti s aplikacemi a uznání v oboru

Prostřednictvím dlouhodobé spolupráce s vojenskými a civilními výzkumnými institucemi společnost neustále expandovala do oblastí vysoce přesných, vysokozátěžových a vysokorychlostních aplikací. Její produkty jsou široce používány ve zvedacích a dopravních zařízeních, hutnických strojích, důlních strojích, petrochemických systémech, textilních strojích, železničních lokomotivách, speciálních vozidlech a vojenské technice.

S osvědčeným výkonem produkty Rokang úspěšně nahradily dovážené značky v mnoha aplikacích a jsou vyváženy do Evropy, Severní a Jižní Ameriky, Ruska, na Střední východ a do Indie, čímž si získaly silné uznání zákazníků za kvalitu a služby.

Závěr: Výběr správného řešení uzamykací sestavy

Uzamykací sestava je praktickým a spolehlivým řešením pro moderní spojení hřídel-náboj, zejména v náročných průmyslových prostředích. V kombinaci se silnými výrobními schopnostmi, přísnou kontrolou kvality a zkušenostmi s aplikacemi v reálném světě poskytuje koncovým uživatelům dlouhodobý výkon, bezpečnost a nákladovou efektivitu.
