Specifikace

Velikost (mm)	Rozměry (mm)	Jmenovité zatížení		Kontaktní tlak (MPa)		Hmotnost (přibližně kg)
Velikost (mm)	L1	Axiální (kN)	Točivý moment (N·m)	Hřídel (MPa)	Hub (MPa)	Hmotnost (přibližně kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10×13×4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14×18×6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17×21×6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20×25×6,3	5.3	5.54	55	140	109	0.009
22×26×6,3	5.3	5.88	65	132	113	0.007
24×28×6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32×36×6,3	5.3	7.99	127	126	112	0.011
35×40×7,0	6	9.2	166	121	107	0.016
36×42×7,0	6	9.48	166	113	98	0.019
38×44×7,0	6	9.84	186	113	98	0.021
40×45×8,0	6.6	10.8	226	113	103	0.021
42×48×8,0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Velikost (mm)	Rozměry (mm)	Jmenovité zatížení		Kontaktní tlak (MPa)		Hmotnost (přibližně kg)
Velikost (mm)	L1	Axiální (kN)	Točivý moment (N·m)	Hřídel (MPa)	Hub (MPa)	Hmotnost (přibližně kg)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500 × 540 × 65 $ $	59	1090	270000	97	88	16.7

Popište

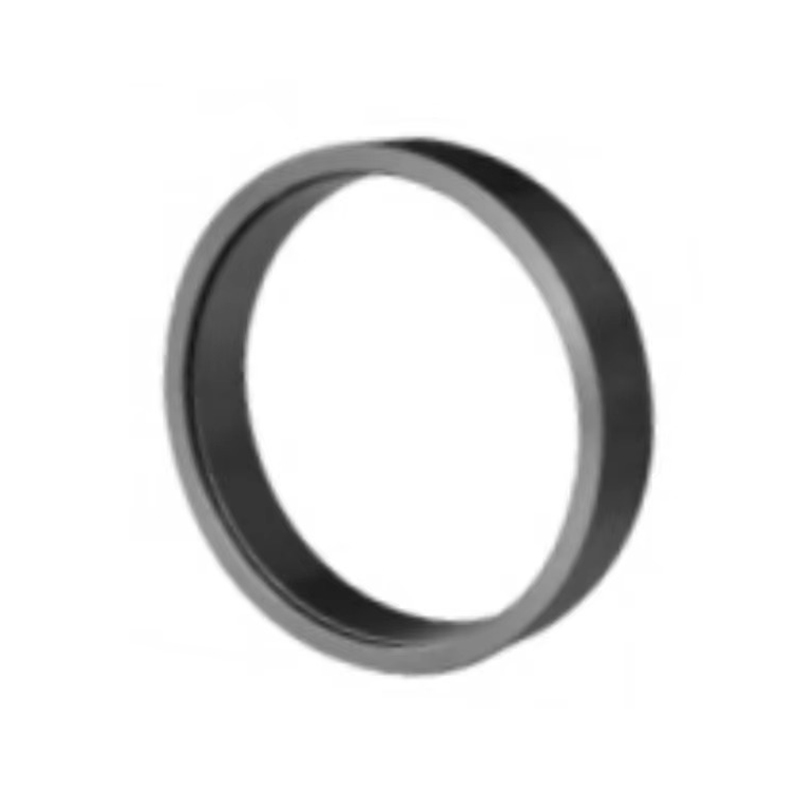

Expanzní pouzdro Z1 High Load Capacity je uzamykací zařízení hřídele a náboje navržené tak, aby poskytovalo přenos točivého momentu třením bez vůle. Tento typ uzamykacího prvku eliminuje potřebu tradičního uložení s přesahem nebo spojení pouze s perem pomocí mechanického roztažení k dosažení bezpečného a přesného přenosu točivého momentu mezi součástmi hřídele a náboje.

Tento model Z1 je speciálně navržen pro aplikace s vysokým točivým momentem a velkým zatížením, vyznačuje se snadnou demontáží, konstrukcí proti uvolnění a obrobitelnými ocelovými drážkami, takže je vhodný pro přizpůsobení OEM a náročné průmyslové použití.

Klíčové vlastnosti a výhody
1. Přenosová kapacita pro vysoké zatížení
Rozpěrná objímka Z1 je navržena tak, aby odolala extrémně vysokým radiálním a axiálním silám a také momentovému zatížení, což je ideální pro vysoce namáhané hnací sestavy.

2. Třecí blokování s nulovou vůlí
Vytvořením silného povrchového tlaku mezi hřídelí a nábojem zajišťuje expanzní pouzdro rovnoměrný přenos točivého momentu bez relativního pohybu nebo vůle, čímž zlepšuje mechanickou stabilitu a životnost systému.

3. Snadná demontáž a opětovné použití
Integrovaná geometrie kuželového kroužku a odnímatelné upevňovací prvky umožňují rychlou montáž a demontáž bez poškození hřídele nebo náboje – zvláště užitečné pro systémy náročné na údržbu.

4. Mechanická konstrukce proti uvolnění
Tato manžeta, navržená se samosvornými šrouby, geometrií odolnou proti vibracím a rovnoměrným rozložením napětí, minimalizuje riziko neúmyslného uvolnění i při rázovém zatížení nebo dynamickém točivém momentu.

5. Integrovaná nebo volitelná ocelová drážka
I když samotná objímka nabízí spolehlivé třecí zamykání, podporuje také obrobené klínové drážky pro větší bezpečnost nebo vyrovnání v systémech s vysokým nárazem nebo kritickým zatížením. Drážku pro pero lze obrábět podle požadavků zákazníka.

6. Vlastní obrábění a podpora OEM
Všechny povrchy a vnitřní rozměry lze zakázkově opracovat tak, aby odpovídaly specifickým tolerancím hřídele/náboje, a pouzdro lze vyrobit v souladu s technickými výkresy dodanými klientem nebo výpočty zatížení.

7. Odolnost proti korozi a povrchová úprava
K dispozici s povrchovou úpravou černěním, zinkováním nebo fosfátováním pro ochranu před degradací prostředí a prodloužení životnosti.

Typické aplikace
Rozpěrná objímka Z1 je široce používána v mechanických systémech, kde jsou kritická bezpečná spojení hřídel-náboj bez vůle. Mezi běžné aplikace patří:

Průmyslové převodovky a reduktory otáček
Zajišťuje těsné a spolehlivé spojení ozubeného hřídele s vysokým točivým momentem.

Vysoce výkonné dopravníky a kladkové pohony
Účinně přenáší zatížení mezi rotujícími prvky bez prokluzu klíče.

Větrná turbína a energetická zařízení
Používá se v pohonných systémech, kde jsou zásadní axiální síly, reverzní zatížení a dlouhodobá spolehlivost.

Těžba, hutnictví a cementářské stroje
Navrženo tak, aby odolávalo silným vibracím a nárazovým zatížením v systémech manipulace s materiálem.

Rotační zařízení a zkušební zařízení
Umožňuje flexibilní demontáž a přesné vyrovnání hřídele při časté údržbě.
Expanzní pouzdro Z1 High Load Capacity nabízí spolehlivé, přesné a na údržbu nenáročné řešení pro vysoce výkonná spojení hřídel-náboj v náročných průmyslových systémech. Díky své struktuře proti uvolnění, snadné demontáži a podpoře OEM obrábění a integraci drážky pro pero splňuje přísné potřeby moderního strojírenství.
