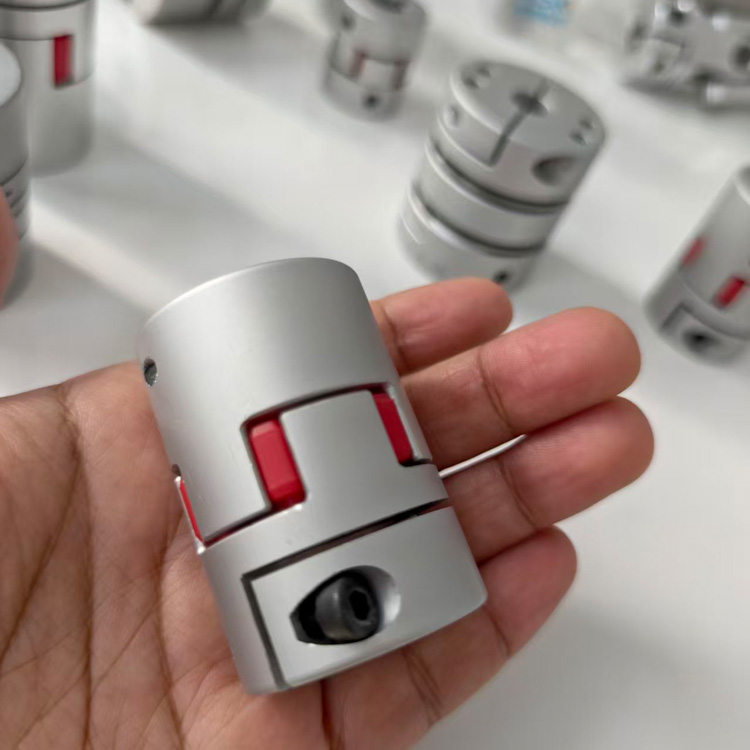

Name: RSK-CPFC OEM Čelist z vysoce pevné hliníkové slitiny/pavouk Typ svorek pružných hřídelových spojek pro motorovou převodovku
Rating: 5 (99 reviews)

RSK-CPFC OEM Čelist z vysoce pevné hliníkové slitiny/pavouk Typ svorek pružných hřídelových spojek pro motorovou převodovku

Kontaktujte nás

Specifikace

>Hlavní tělo je vyrobeno z vysoce pevné hliníkové slitiny

>Nulová vůle, vhodná pro otáčení vpřed i vzad

>Koloid je vyroben z polyuretanu, který má dobrou odolnost proti opotřebení

>Odolnost vůči oleji a elektrická izolace, střední elastické tělo může absorbovat vibrace

>Kompenzujte radiální, úhlové a axiální odchylky

> Odnímatelný design pro snadnou instalaci

>Způsob utahování upínacího šroubu

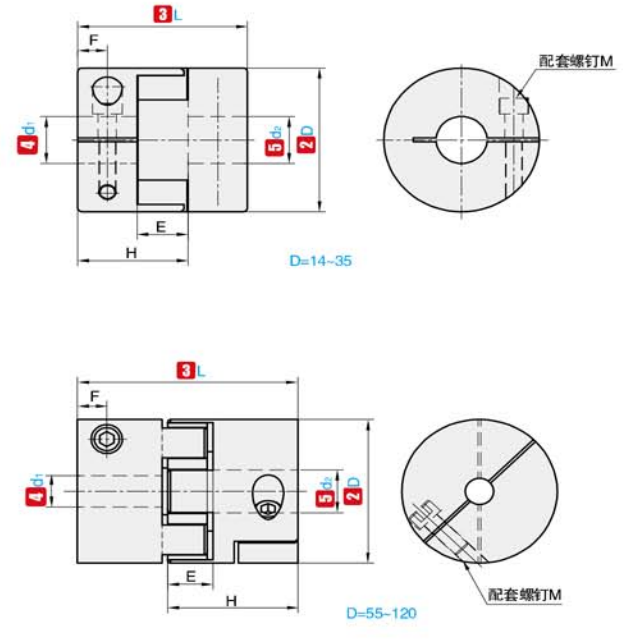

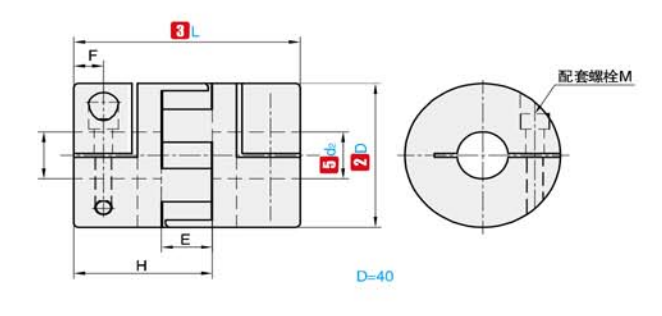

①NE.	②D	③L	④d₁⑤d₂ (Volitelný rozsah)	E	F	H	M	Kroutící moment upevňovacího šroubu (N·m)
RSK-CPFC	14	22	3 4 5 6 6,35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9 525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①NE.	②D	③L	Jmenovitý točivý moment	Povolená excentricita	Přípustná úhlová odchylka	Přípustná axiální odchylka	Přípustná rychlost otáčení	Statická reverzní tuhost	Moment setrvačnosti	Hmotnost
①NE.	②D	③L	(N·m)	(mm)	(°)	(mm)	（ot/min)	（N·m/rad）	（kg·m²)	(g)
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2 × 10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2 × 10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1 × 10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8×10⁻ ³	1000

Popis

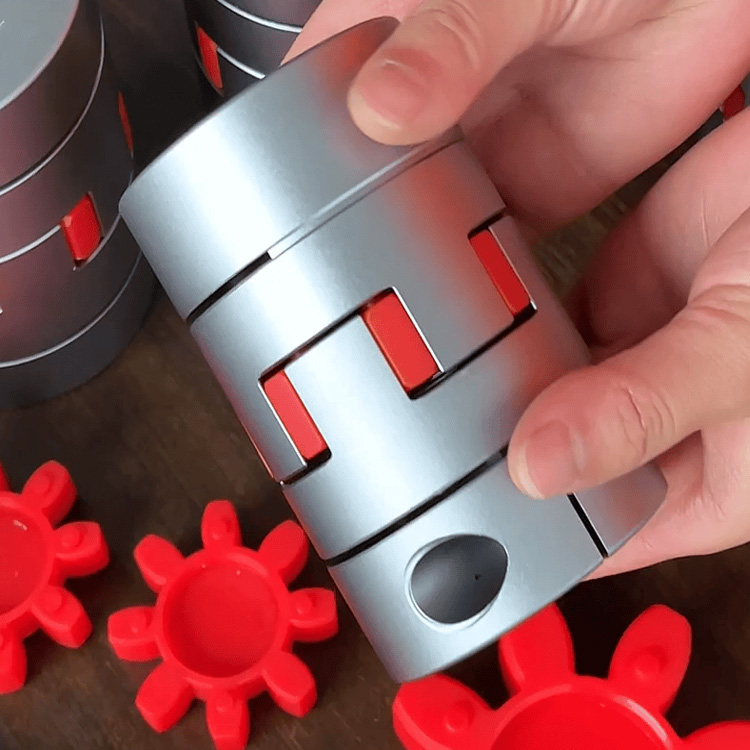

Pružná hřídelová spojka RSK Jaw/Spider je produktem převodovky, který kombinuje inovativní technologii a vynikající řemeslné zpracování. Jeho hlavní tělo je vyrobeno z vysoce kvalitní hliníkové slitiny a je precizně soustruženo, frézováno a protahováno a následně tepelně zpracováno jako celek, což zajišťuje dokonalou rovnováhu mezi vysokou pevností a nízkou hmotností.

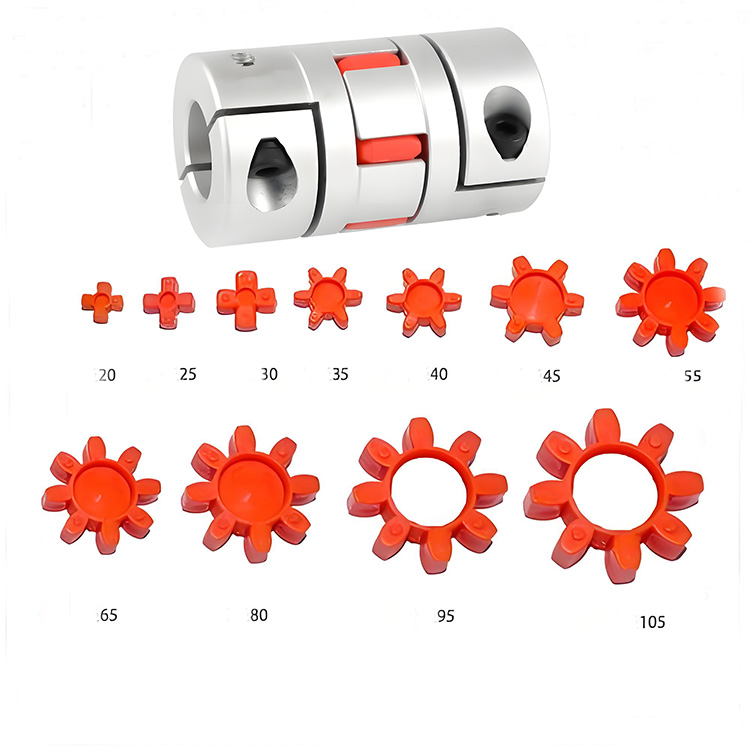

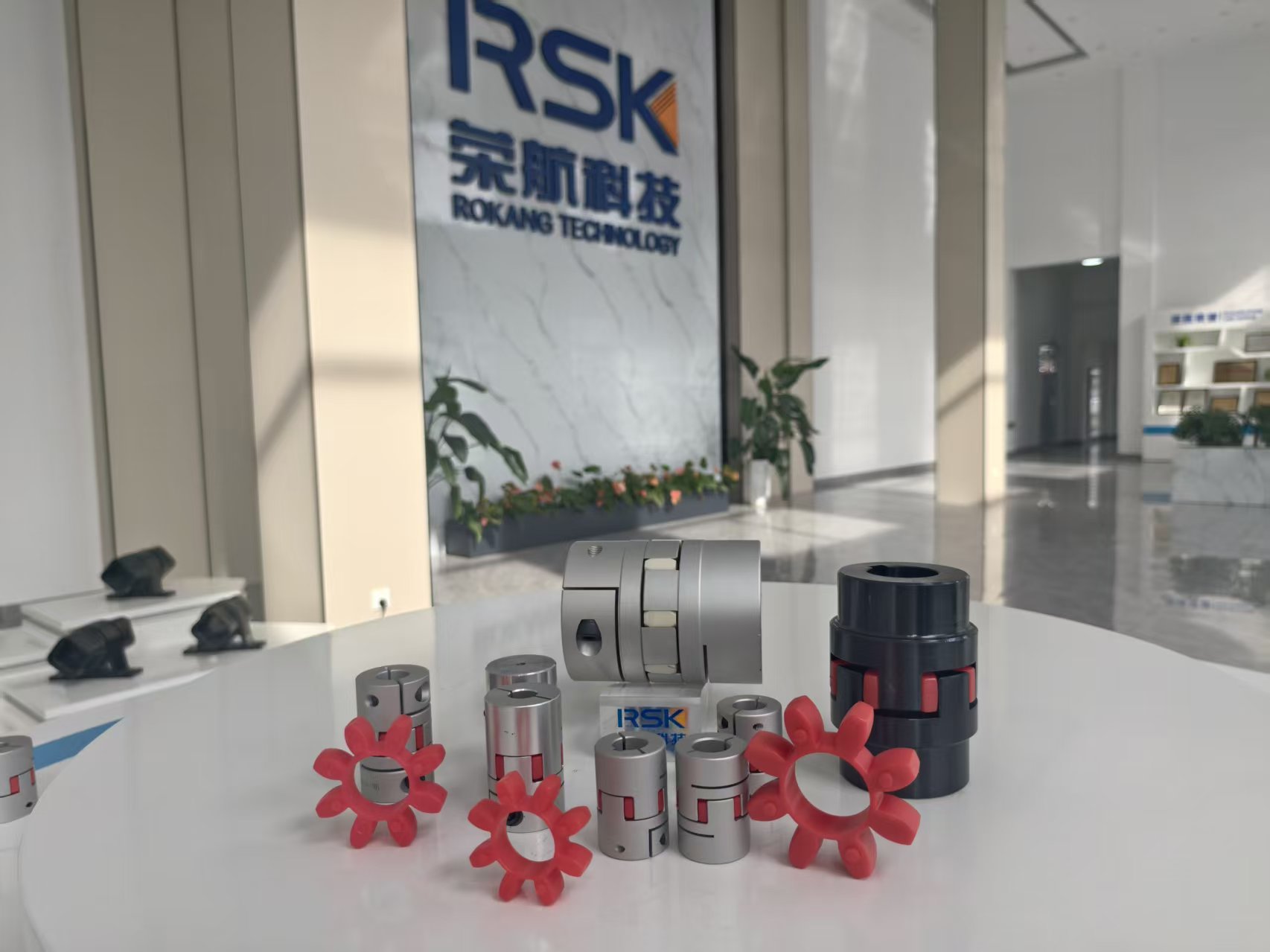

Základní strukturou této spojky je přesné zapuštění pružného prstence ve tvaru švestkového květu mezi drápy dvou polovičních spojek. Během provozu je síla účinně přenášena prostřednictvím těsného vytlačení drápů a elastického kroužku. Zároveň se využívá vynikající schopnosti pružné deformace pružného kroužku ke snadné kompenzaci relativního přesazení mezi dvěma hřídeli, čímž se dosáhne vynikajícího tlumení vibrací a tlumicích účinků a účinně se sníží vibrace a hluk při provozu zařízení.

Pružná hřídelová spojka Jaw/Spider je jedinečně navržena a okvětní lístky snášejí pouze tlak, aby se zabránilo ohybovým momentům, což výrazně zlepšuje nosnost a spolehlivost. Má vynikající axiální, radiální a úhlové kompenzační schopnosti a dokáže se přizpůsobit různým složitým pracovním podmínkám. Spojka má zároveň dobrý elektrický izolační výkon a nevyžaduje mazání, což výrazně snižuje pracovní zátěž při údržbě a může pracovat stabilně po dlouhou dobu. Kromě toho má kompaktní konstrukci, malé radiální rozměry a nízký moment setrvačnosti, díky čemuž je zvláště vhodný pro střední a vysoké rychlosti, časté startování a zastavování, střídavé otáčení vpřed a vzad a systémy převodových hřídelí s přísnými požadavky na spolehlivost. Ať už se jedná o CNC obráběcí stroje, servomotory nebo oblasti přesných strojů, jako jsou textilie a obaly, může prokázat vynikající výkon a poskytnout solidní záruku efektivního a stabilního provozu vašeho zařízení.
