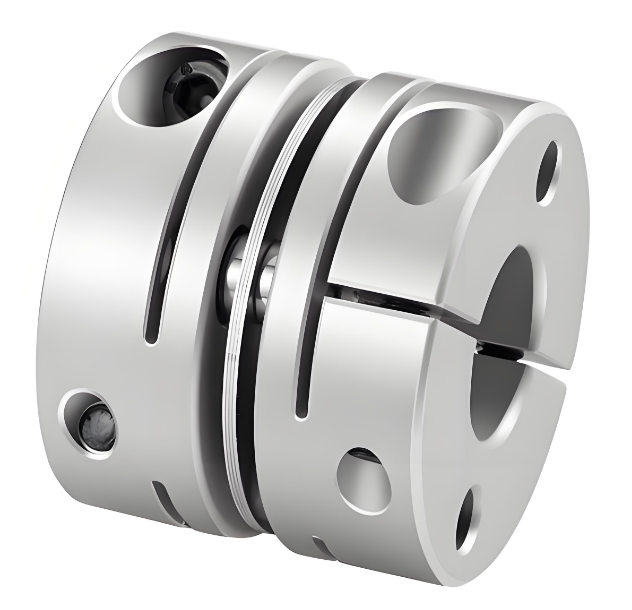

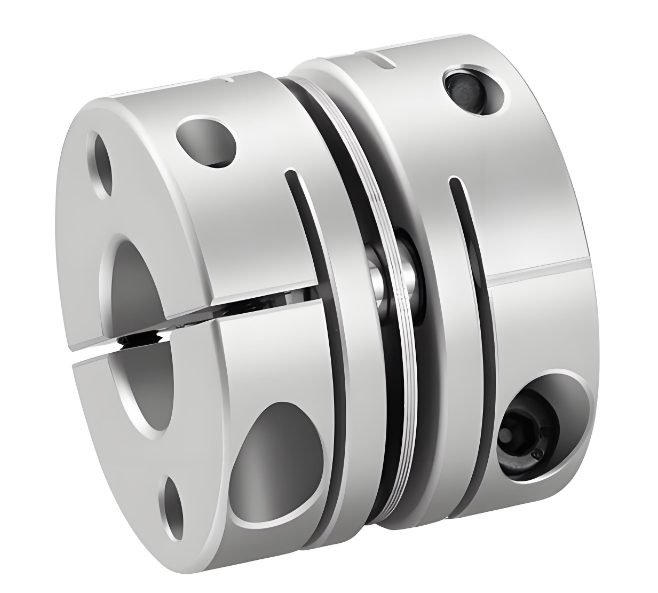

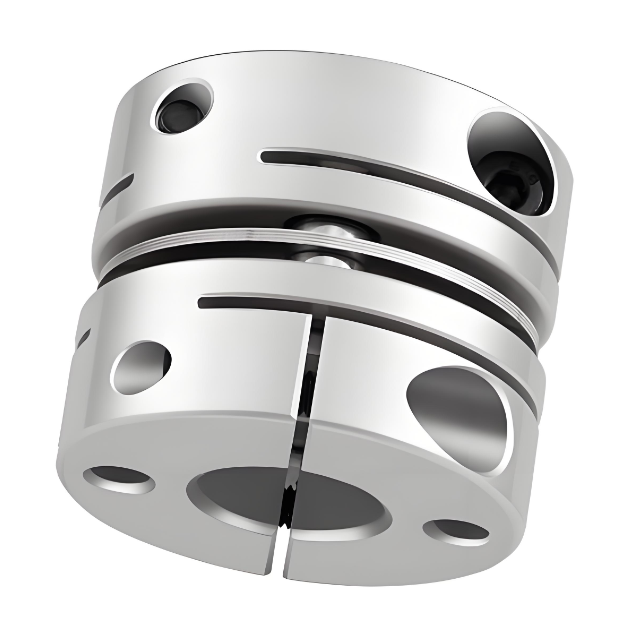

RSK-CPSN Továrně prodávají kulatou jednomembránovou spojku s upínáním z hliníkové slitiny

RSK-CPSN Továrně prodávají kulatou jednomembránovou spojku s upínáním z hliníkové slitiny

Kontaktujte nás
  • Specifikace
  • Popište
Specifikace

> Pouzdro hřídele je vyrobeno z vysoce pevné hliníkové slitiny

> Membrána je vyrobena z nerezové oceli 304

> Vysoká tuhost točivého momentu, může přesně řídit otáčení hřídele, může provádět vysoce přesné řízení

> Navrženo speciálně pro servo, krokový motor

> Spojení hřídele a pouzdra hřídele bez mezery je vhodné pro otáčení vpřed a vzad

> Nízká setrvačnost, vhodné pro vysokorychlostní provoz

>Typ utažení upínacího šroubu

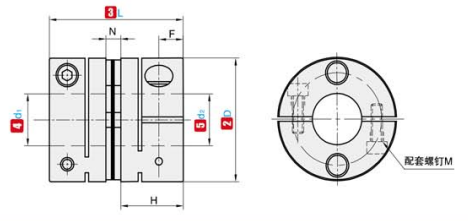

①NE. ②D ③L ④d₁  ⑤d₂ Volitelný rozsah N F H M Utahovací moment šroubu
(N ·m)
RSK-CPSN 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
25 24 3 4 5 6 6,35 7 8 9 9.525 10 11 12 2.6 3.9 10.7 M3 1.2
32 29 3 4 5 6 6,35 7 8 9 9.525 10 11 12 12.7 14 15 16 3.5 4.5 12.75 M4 2.5
40 33 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 4.5 5 14.25 M4 2.5
50 42 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24 4.5 5 18.75 M4 2.5

①NE. ②D ③L Jmenovitý točivý moment
(N ·m) 		Přípustná excentricita
(mm) 		Přípustný průhyb
(°) 		Přípustná axiální odchylka
(mm) 		Přípustná rychlost
(ot./min) 		Statická reverzní tuhost
(N ·m/rad) 		Moment setrvačnosti
(kg ·m²) 		Hmotnost
(g)
RSK-CPSN 19 20 1 0.02 1 ±0,10 15000 600 2,9 x 10⁻⁷ 13
25 24 2 0.02 1 ±0,20 15000 1300 1,1x10⁻⁶ 25
32 29 2.5 0.02 1 ±0,30 10000 2500 4,0 x 10⁻⁶ 57
40 33 3.5 0.02 1 ±0,30 10000 4600 9,8 x 10⁻⁶ 86
50 42 9 0.02 1 ±0,30 10000 6000 1,6 x 10⁻⁵ 130
