Wholesale RSK-CPLT Vysoce výkonná ohebná hliníková slitina s dvojitou membránou se stupňovitou hřídelovou spojkou Typ svorky Používá se pro elektrické stroje

Domů / Produkty / Servospojky / Membránové spojky / RSK-CPLT Vysoce výkonná ohebná hliníková slitina s dvojitou membránou se stupňovitou hřídelovou spojkou Typ svorky Používá se pro elektrické stroje

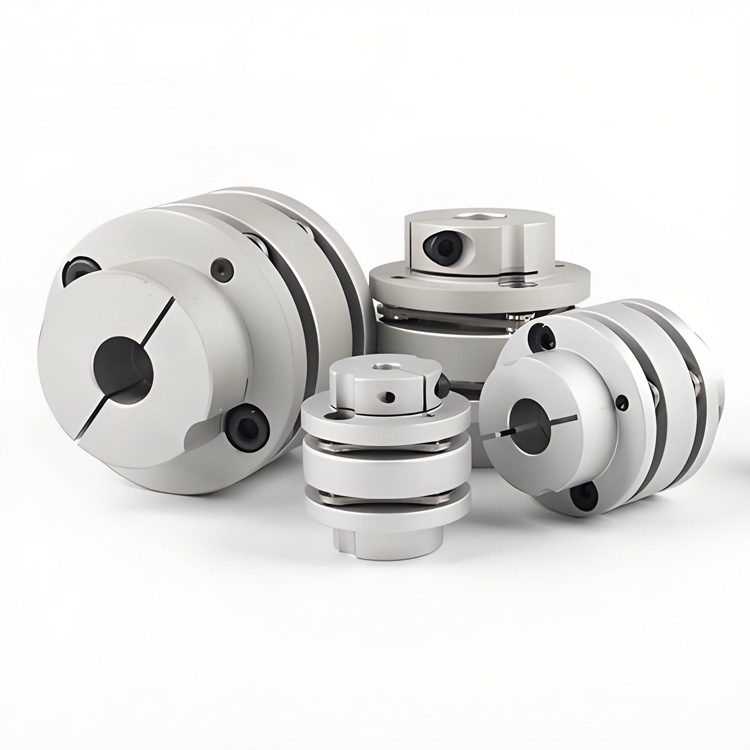

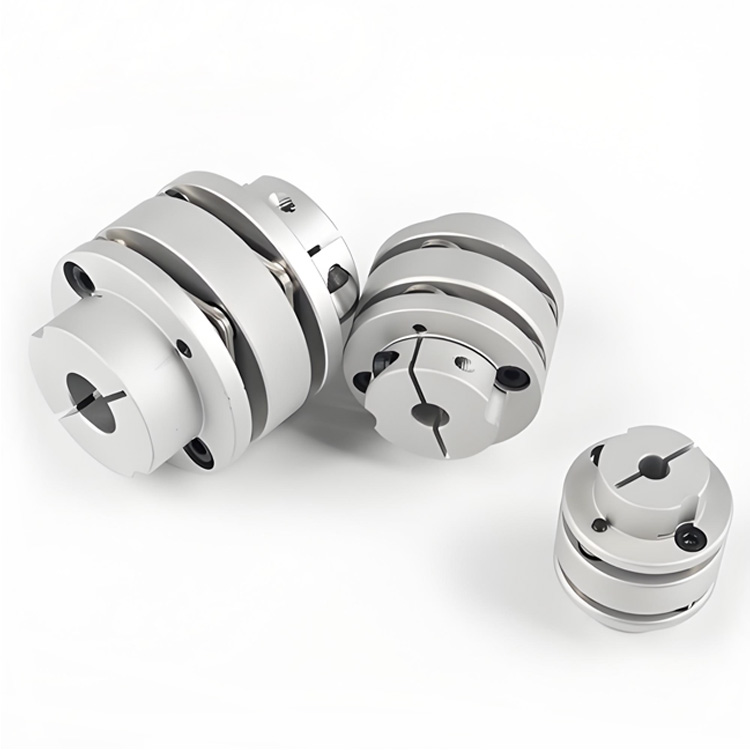

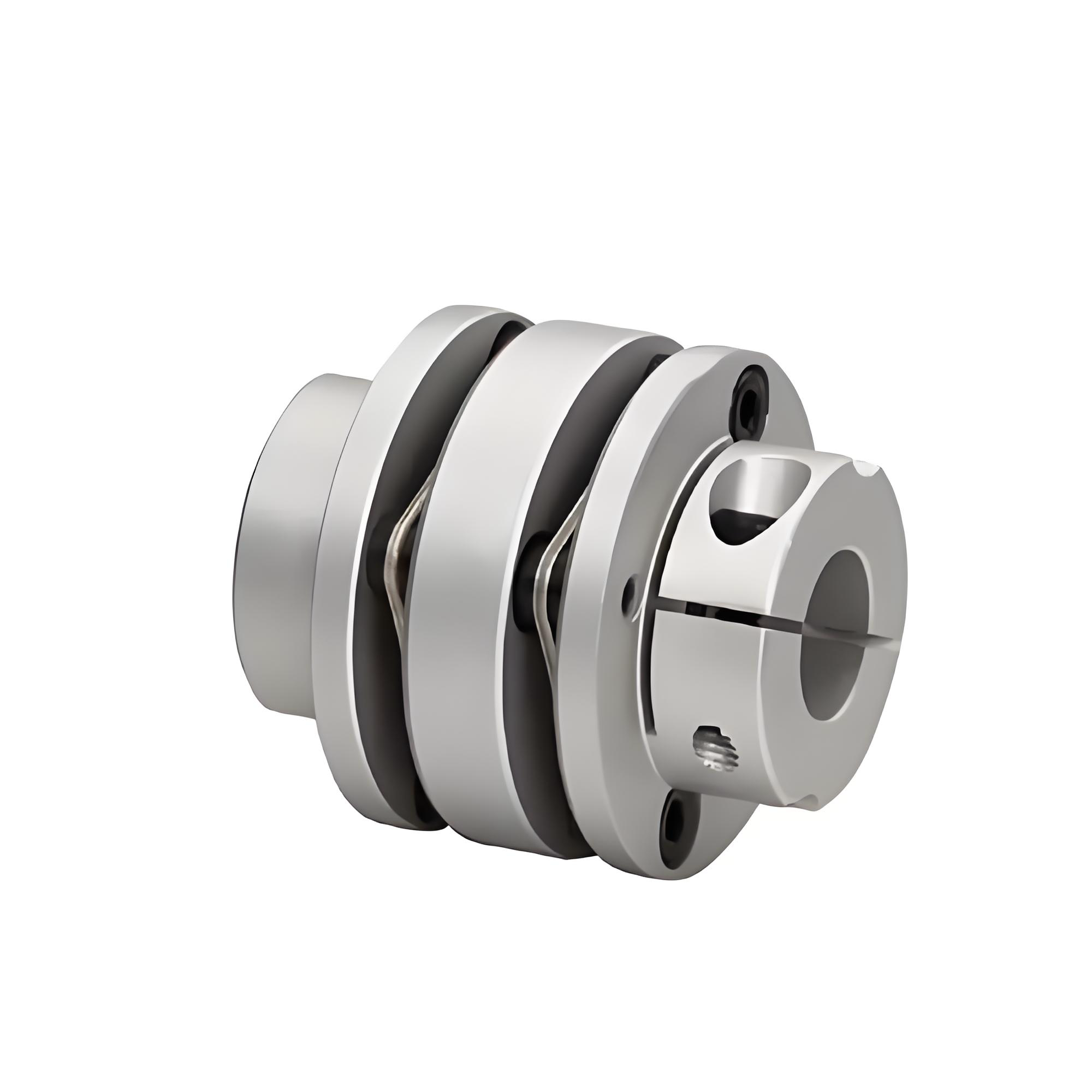

RSK-CPLT Vysoce výkonná ohebná hliníková slitina s dvojitou membránou se stupňovitou hřídelovou spojkou Typ svorky Používá se pro elektrické stroje

RSK-CPLT Vysoce výkonná ohebná hliníková slitina s dvojitou membránou se stupňovitou hřídelovou spojkou Typ svorky Používá se pro elektrické stroje

Kontaktujte nás
  • Specifikace
  • Popište
Specifikace

>Vysoce pevné pouzdro hřídele z hliníkové slitiny

>Membrána je vyrobena z nerezové oceli 304

> Vysoká tuhost točivého momentu, může přesně řídit otáčení hřídele, může provádět vysoce přesné řízení

>Navrženo pro servo a krokové motory

>Spojení hřídele a pouzdra hřídele bez mezery je vhodné pro otáčení vpřed a vzad

>Nízká setrvačnost, vhodné pro vysokorychlostní provoz

>Způsob utahování upínacího šroubu

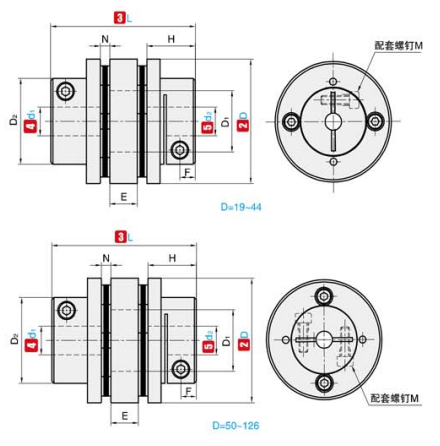

①NE. ②D ③L ④d₁  ⑤d₂ Volitelný rozsah D2 E N D1 H M Utahovací moment šroubu
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NE. ②D ③L Jmenovitý točivý moment
(N ·m) 		Přípustná excentricita
(mm) 		Přípustný průhyb
(°) 		Přípustná axiální odchylka
(mm) 		Přípustná rychlost
(ot./min) 		Statická reverzní tuhost
(N ·m/rad) 		Moment setrvačnosti
(kg ·m²) 		Hmotnost
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95 × 10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7×10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
