RSK-RQL-H Kvalitní spojky s konstantní rychlostí pro převody pohonu průmyslových strojů

RSK-RQL-H Kvalitní spojky s konstantní rychlostí pro převody pohonu průmyslových strojů

Kontaktujte nás
  • Specifikace
  • Popište
Specifikace

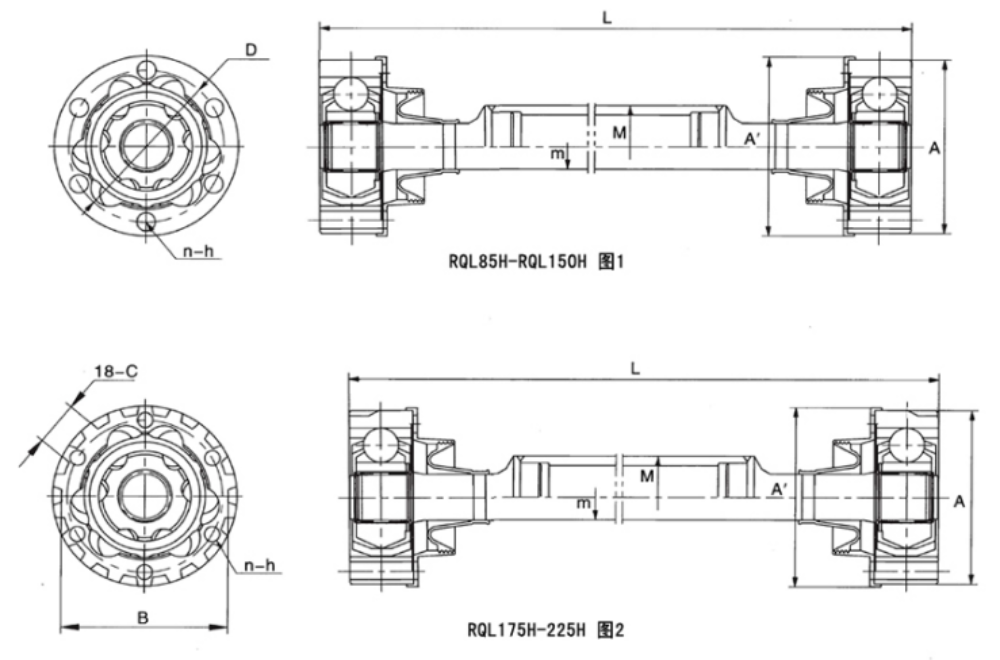

Model Legenda A A' Vnější zuby Otvor pro šroub m M L(min)
B C D(js11) n-h Průchozí osa Svařované hřídele Průchozí osa Svařované hřídele
RQL85H 1 86 -0,046 88 74 6-8,5 25 50 145 400
RQL95H 1 100 -0,054 103 86 6-8,5 30 50 160 450
RQL105H 1 108 -0,054 111 94 6-10.5 35 50 160 450
RQL125H 1 128 -0,063 132 108 6-12.5 40 60 200 605
RQL150H 1 146 -0,063 151 124 6-12.5 50 76 250 705
RQL175H 2 168 -0,100 172 158.5 42,4 -015 140 6-15.5 55 89 300 808
RQL200H 2 192 -0,115 196 180 16,25 -015 159 6-15.5 65 102 335 805
RQL225H 2 215 -0,115 220 203 54,7 -015 180 6-15.5 70 102 375 805

Model Přípustná rychlost
ot./min 		Přípustný úhel S-těsnění Rozšíření Maximální přípustný točivý moment
N ·m 		Moment setrvačnosti (kg·m²) Hmotnost (kg)
L=500 100 na prodloužení L mm L=500 100 na prodloužení L mm
Když Stacionární Při otáčení 0° 12° Dynamický točivý moment Statický točivý moment Průchozí osa Svařované hřídele Průchozí osa Svařované hřídele Průchozí osa Svařované hřídele Průchozí osa Svařované hřídele
RQL85H 12000 12° 10° ±20 ±12 620 1600 2,6x10-³ 2,9×10-³ 0,03 × 10-³ 0,28×10-³ 3.8 4.1 0.39 0.55
RQL95H 12000 12° 10° ±25 ±15 1160 2700 5,7×10-³ 6,1×10-³ 6,1×10-³ 0,28×10-³ 5.9 6.3 0.56 0.55
RQL105H 10000 12° 104 ±25 ±15 1700 3500 5,7×10-³ 6,1×10-³ 6,1×10-³ 0,28×10-³ 5.9 6.3 0.56 0.55
RQL125H 10000 12° 10° ±35 ±20 2750 5780 19×10-³ 19,5×10-³ 19,5×10-³ 0,52 × 10-³ 12 12.5 0.99 0.68
RQL150H 6000 12° 10° ±40 ±23 4800 11500 42×10-³ 43×10-³ 43×10-³ 1,28×10-³ 21 21.6 1.54 1.04
RQL175H 6000 12° 10° ±50 ±26 6800 15600 68×10-³ 71×10-³ 71×10-³ 2,13 × 10-³ 28 29 1.86 1.23
RQL200H 5000 12° 10° ±55 ±30 11200 23500 139×10-³ 140×10-³ 140×10-³ 4,12×10-³ 42 44 2.60 1.85
