Specifikace

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení

Rychlá instalace a demontáž šetří čas a námahu

Ultra dlouhá životnost

Jednoduchá konstrukce a snadná údržba

Nízké požadavky na instalaci a široká škála provedení

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky

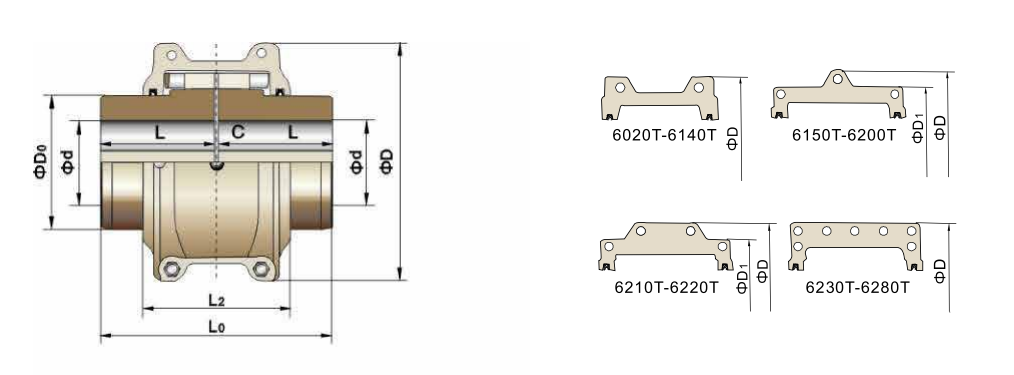

Model	Nominální točivý moment/ Tn N. M	Povolená rychlost/N ot./min	Maximální otvor pro nápravu L mm	Axiální délka L mm	Délka L0 mm	L2 mm	D mm	D0 mm	Prostor C mm	Hmotnost (bez otvoru) kg	Moment setrvačnostiI Kg.m2	Olejová náplň kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Popište

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem.

Hadovitá pružinová mřížková spojka Jiangsu RSK kombinuje vysoký krouticí moment ozubených spojek s flexibilitou elastických spojek, což z ní činí jednodušší a ideálnější možnost mezi spojkami pro střední až velké zatížení. Jeho konstrukce s rychlou demontáží zcela eliminuje potíže s instalací a demontáží a nabízí ekonomičtější a spolehlivější řešení spojky.

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení.

Plochy zubů spojky s hadovitou pružinovou mřížkou RSK se skládají z více zakřivených ploch, které umožňují, aby se kontaktní plocha měnila podle změn zatížení. Tato konstrukce umožňuje spojce lépe odolávat nárazům zatížení a proměnlivému zatížení, což zajišťuje větší bezpečnost při spouštění nebo při nerovnoměrném zatížení. Pružný převod pružiny navíc absorbuje značné množství vibračních sil. Jeho tlumicí účinek snižuje nárazové vibrace o více než 36 %, což z něj činí skutečný filtr otřesů a vibrací pro systémy přenosu energie.

Rychlá instalace a demontáž šetří čas a námahu.

S cílem vyřešit potíže a neefektivitu při instalaci a demontáži spojek vyvinula společnost RSK zcela novou rychlospojku. Přijímá rozhraní s kónickým povrchem a využívá několik vysokopevnostních šroubů na koncové ploše pro působení síly, čímž se dosahuje expanzních i spojovacích účinků. Tato konstrukce umožňuje uložení s vůlí během instalace a zároveň poskytuje výkon s přesahem, což ušetří více než 70 % času ve srovnání s tradičními výrobky s přesahem.

Ultra dlouhá životnost.

Kuželová pružina je vyrobena z vysoce pevné legované oceli a prochází přísným procesem tepelného zpracování pro dosažení vynikající tuhosti a pružnosti. Povrch pružiny je precizně pískovaný, aby se stlačila molekulární struktura povrchové vrstvy, což má za následek zvýšenou odolnost proti opotřebení a prodlouženou životnost.

Jednoduchá konstrukce a snadná údržba.

Nízké požadavky na instalaci a široká škála provedení.

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky. Pružina se může volně kývat v zubových drážkách polospojkové objímky, což umožňuje značné radiální, úhlové a axiální odchylky mezi dvěma hřídeli. Dokud tyto odchylky zůstanou v určitém rozsahu, neovlivní výkon přenosu energie, nebudou generovat hluk nebo zhoršit životnost.
