Name: RSK Tovární standard Serpentine Spring Grid Coupling pro přenos síly
Rating: 5 (99 reviews)

Specifikace

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení

Rychlá instalace a demontáž šetří čas a námahu

Ultra dlouhá životnost

Jednoduchá konstrukce a snadná údržba

Nízké požadavky na instalaci a široká škála provedení

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky

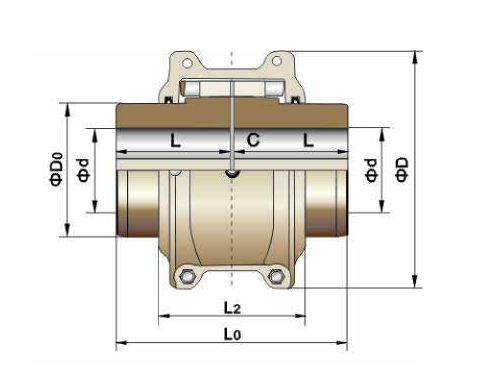

Model	Nominální točivý moment/ Tn N. M	Povolená rychlost/N ot./min	Maximální otvor pro nápravu L mm	Axiální délka L mm	Délka L0 mm	L2 mm	D mm	D0 mm	Prostor C mm	Hmotnost (bez otvoru) kg	Moment setrvačnostiI Kg.m2	Olejová náplň kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Popis

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem.

Hadovitá pružinová mřížková spojka Jiangsu RSK kombinuje vysoký krouticí moment ozubených spojek s flexibilitou elastických spojek, což z ní činí jednodušší a ideálnější možnost mezi spojkami pro střední až velké zatížení. Jeho konstrukce s rychlou demontáží zcela eliminuje potíže s instalací a demontáží a nabízí ekonomičtější a spolehlivější řešení spojky.

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení.

Plochy zubů spojky s hadovitou pružinovou mřížkou RSK se skládají z více zakřivených ploch, které umožňují, aby se kontaktní plocha měnila podle změn zatížení. Tato konstrukce umožňuje spojce lépe odolávat nárazům zatížení a proměnlivému zatížení, což zajišťuje větší bezpečnost při spouštění nebo při nerovnoměrném zatížení. Pružný převod pružiny navíc absorbuje značné množství vibračních sil. Jeho tlumicí účinek snižuje nárazové vibrace o více než 36 %, což z něj činí skutečný filtr otřesů a vibrací pro systémy přenosu energie.

Rychlá instalace a demontáž šetří čas a námahu.

S cílem vyřešit potíže a neefektivitu při instalaci a demontáži spojek vyvinula společnost RSK zcela novou rychlospojku. Přijímá rozhraní s kónickým povrchem a využívá několik vysokopevnostních šroubů na koncové ploše pro působení síly, čímž se dosahuje expanzních i spojovacích účinků. Tato konstrukce umožňuje uložení s vůlí během instalace a zároveň poskytuje výkon s přesahem, což ušetří více než 70 % času ve srovnání s tradičními výrobky s přesahem.

Ultra dlouhá životnost.

Kuželová pružina je vyrobena z vysoce pevné legované oceli a prochází přísným procesem tepelného zpracování pro dosažení vynikající tuhosti a pružnosti. Povrch pružiny je precizně pískovaný, aby se stlačila molekulární struktura povrchové vrstvy, což má za následek zvýšenou odolnost proti opotřebení a prodlouženou životnost.

Jednoduchá konstrukce a snadná údržba.

Nízké požadavky na instalaci a široká škála provedení.

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky. Pružina se může volně kývat v zubových drážkách polospojkové objímky, což umožňuje značné radiální, úhlové a axiální odchylky mezi dvěma hřídeli. Dokud tyto odchylky zůstanou v určitém rozsahu, neovlivní výkon přenosu energie, nebudou generovat hluk nebo zhoršit životnost.
