Specifikace

Funkce:

Jednoduchá struktura, nákladově efektivní

Málo dílů, vyspělé výrobní procesy, díky čemuž je nákladově efektivní

Bez mazání, Nízká údržba

Nulová údržba

Dobré tlumení vibrací a tlumení

Pryžové/polyuretanové elastické kroužky účinně absorbují torzní vibrace a mírné rázové zatížení a chrání hnací zařízení, jako jsou motory a převodovky

Jak nylonové kolíky, tak pryžové kroužky jsou izolační materiály, které mohou přerušit proudové cesty hřídele a zabránit elektrické erozi ložiska

Lehký, nízký moment setrvačnosti

Nízká hustota nylonových kolíků minimalizuje jejich dopad na start-stop charakteristiku spojky

Snadná instalace

Umístění pomocí čepů umožňuje relativně uvolněné požadavky na vyrovnání instalace

Primární aplikační pole

Spojení mezi motory a poháněnými stroji ve ventilátorech, čerpadlech, vzduchových kompresorech a dalších obecných zařízeních pro manipulaci s kapalinami (nejtypičtější aplikace)

Lehké dopravníky, míchačky, balicí stroje, zemědělské stroje

Malá až střední generátorová soustrojí, kompresorové jednotky

Různé lehké průmyslové, chemické stroje, kde jsou náklady citlivé a provozní podmínky mírné

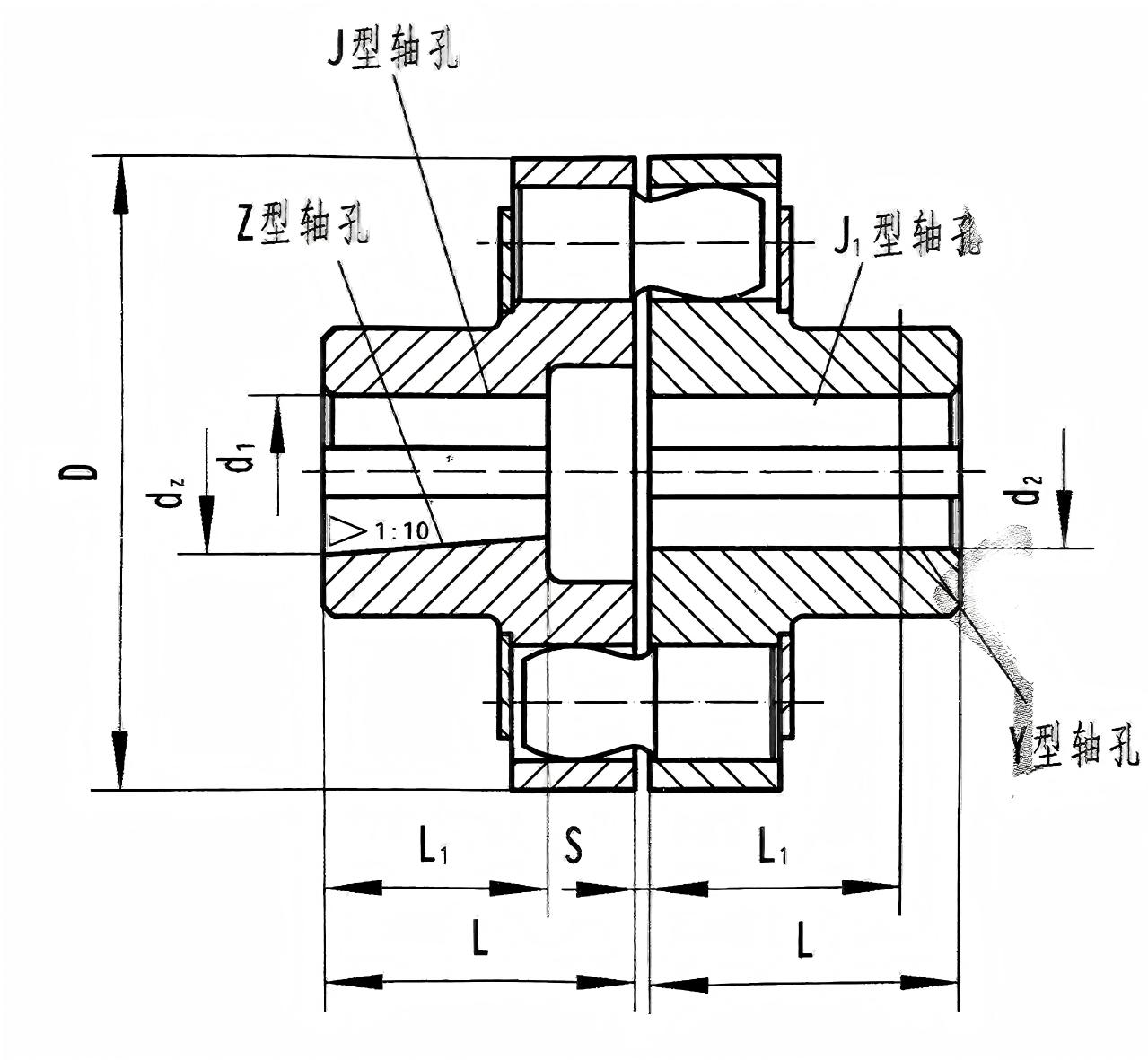

Model	Nominální Točivý moment (N·m)	Přípustné rychlost otáčení (ot./min)	Průměr otvoru hřídele (mm) d₁、d₂、 dz、	Délka otvoru hřídele (mm)			D	S	Přípustné kompenzace částka			Okamžik setrvačnost ()	hmotnost (kg)
				ve tvaru Y		Ve tvaru J, J₁, Z			Axiální	Radiální	Úhel směr
				L	L1	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40, 42, 45, 48	112	84	112
RSK-LX4	2500	3870	40, 42, 45, 48 50, 55, 56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70, 71, 75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80, 85, 90, 95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80, 85, 90, 95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110, 120, 125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280, 300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280, 300、320	470	380	-
			340	550	450	-

Popište

Základní charakteristika typu RSK-lx je: Samotné čepy (nylonové komponenty) slouží jako primární nosné prvky pro krouticí moment, zatímco pružné kroužky jsou primárně pro tlumení a kompenzaci.

Základní struktura

Jeho struktura je jednoduchá a symetrická a skládá se především z následujících komponent:

Dvě poloviční spojky: Obvykle vyrobeny z lité oceli (ZG270-500) nebo litiny (HT250). Protilehlé plochy jsou opatřeny středícími čepy pro zajištění vyrovnání instalace a sadou rovnoměrně rozmístěných válcových otvorů po obvodu.

Nylonové kolíky: Vyrobeny z vysoce pevného nylonu Nylon 6 (PA6) nebo MC litého nylonu, známého tím, že je odolný proti opotřebení, samomazný, vysoce pevný a lehký. Jsou to hlavní nosné komponenty pro přenos točivého momentu.

Elastické kroužky: Obvykle vyrobené z neoprenové pryže nebo polyuretanu. Jsou nasazeny přes čepy a sedí mezi otvory pro čepy dvou polospojek. Jejich funkcí je poskytovat pružnou deformaci, absorbovat vibrace a nárazy a umožnit menší relativní posun.

Přídržné desky a upevňovací prvky: Včetně kovových přídržných desek, pružných podložek, matic atd., které se používají k axiálnímu zajištění sestavy čepu a zabraňují vyklouznutí.

Cesta přenosu výkonu: Kroutící moment → Hnací polospojka → Nylonové kolíky (v tlaku) → Elastické kroužky (při smykové deformaci) → Hnaná polospojka.

Strukturální výkon:

Na elastické komponenty se používá nylon, který má vysokou pevnost a odolnost proti opotřebení a je vhodný do korozivního prostředí.

Vnější povrch ocelového brzdového kola prošel kalením.

Provozní teplota se pohybuje od -20 ℃ do 70 ℃.

Klíčové vlastnosti

Jednoduchá struktura, nákladově efektivní:

Málo dílů, vyzrálé výrobní procesy, díky čemuž se jedná o jeden z cenově nejefektivnějších typů spojek.

Bez mazání, nízká údržba:

Neobsahuje žádné kovové třecí páry, během provozu nevyžaduje přidávání oleje nebo maziva, dosahuje téměř „nulové údržby“, vyžaduje pouze pravidelnou kontrolu.

Dobrý výkon tlumení vibrací a tlumení:

Pryžové/polyuretanové elastické kroužky účinně absorbují torzní vibrace a mírné rázové zatížení a chrání hnací zařízení, jako jsou motory a převodovky.

Má určitou schopnost kompenzace nesouososti:

Může kompenzovat malé axiální (spoléhající se na vůli mezi čepy a otvory), radiální a úhlové nesouososti (typicky úhlové ≤ 0,5°).

Elektrická izolace:

Jak nylonové kolíky, tak pryžové kroužky jsou izolační materiály, které mohou přerušit proudové cesty hřídele a zabránit elektrické erozi ložiska.

Lehký, nízký moment setrvačnosti:

Nízká hustota nylonových čepů minimalizuje jejich dopad na start-stop charakteristiku spojky.

Snadná instalace:

Umístění pomocí čepů umožňuje relativně uvolněné požadavky na vyrovnání instalace.

Primární aplikační pole

Spojení mezi motory a poháněnými stroji ve ventilátorech, čerpadlech, vzduchových kompresorech a dalších obecných zařízeních pro manipulaci s kapalinami (nejtypičtější aplikace).

Lehké dopravníky, míchačky, balicí stroje, zemědělské stroje.

Malá až střední generátorová soustrojí, kompresorové jednotky.

Různé lehké průmyslové, chemické stroje, kde jsou náklady citlivé a provozní podmínky jsou mírné.
