Name: RSK-LT Snadná instalace elastická objímková čepová spojka s čepy a elastickými pouzdry
Rating: 5 (99 reviews)

Specifikace

Klíčové vlastnosti:

Jednoduchá struktura, nízká cena

Nízké výrobní náklady a cena

Bez nutnosti mazání, snadná údržba

Má určitou kompenzační a tlumicí schopnost

Snadná instalace

Pryžové elastické pouzdro může poskytnout určitý stupeň elektrické izolace

Primární aplikační pole:

Spojení mezi motory a poháněnými stroji ve ventilátorech, čerpadlech a dalších obecných strojích (nejběžnější)

Lehké dopravníky, míchačky, zemědělské stroje

Malé až střední kompresory, generátorová soustrojí

Různé stroje lehkého průmyslu, kde cena je citlivým faktorem

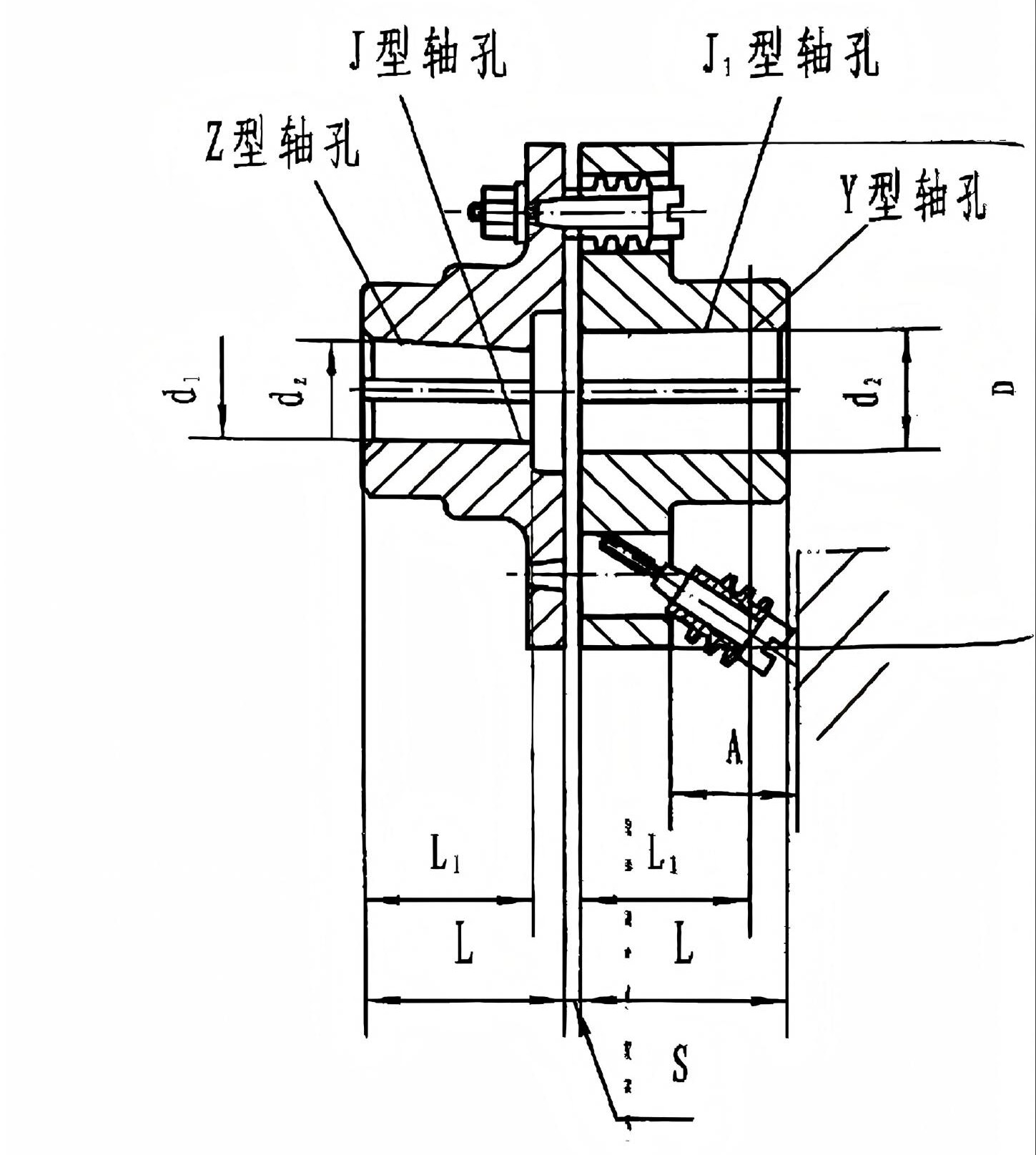

Model	Nominální točivý moment (N·m)	Přípustné rychlost otáčení (ot./min)		Průměr otvoru hřídele (mm) d₁、d₂、dz		Délka otvoru hřídele (mm)			D	A	S	Přípustné kompenzace částka		hmotnost (kg)	Okamžik Setrvačnost (kg.m ² )
						ve tvaru Y	Ve tvaru J, J, Z					Radiální (mm)	Úhel směr
		železo	ocel	železo	ocel	L	L1	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63, 65, 70, 71, 75	63, 65, 70, 71, 75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120, 125	120, 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160, 170 $ $	302	242	302

Popis

Jedná se o nekovovou spojku s pružným prvkem, která přenáší krouticí moment přes čepy a elastická pouzdra.

Jeho hlavní pracovní princip využívá kompresní deformaci pryžových (nebo polyuretanových) elastických pouzder k přenosu točivého momentu a využívá jejich elasticitu ke kompenzaci nesouososti, absorbování vibrací a nárazů. Svou jednoduchou strukturou je to jedna z nejpoužívanějších spojek v oblasti převodů malého až středního výkonu, střední až nízké rychlosti, často označované jako „Standard Coupling“.

Konstrukce spojky typu LT je velmi jednoduchá a skládá se především z následujících komponent:

Dvě poloviční spojky: Obvykle jsou vyrobeny z litiny (HT200) nebo lité oceli (ZG270-500), připomínající příruby s prstencem otvorů pro kolíky po obvodu.

Elastické pouzdro (pouzdro): Základní komponenta. Obvykle se vyrábí z pryže nebo polyuretanu, jedná se o válcový tvar s přírubou. Instaluje se do otvorů pro čep hnané polospojky. Čep prochází středovým otvorem pružného pouzdra, čímž pružně spojuje obě polospojky.

Přídržná deska (volitelná): Používá se k axiálnímu zajištění elastických pouzder a zabránění jejich vypadnutí.

Strukturální výkon:

V důsledku mezery mezi elastickým pouzdrem a kruhovým otvorem na přírubě polospojky, jakož i deformací elastického pouzdra, má spojka určitý stupeň kompenzace relativního posunutí a tlumení nárazů.

Klíčové vlastnosti:

Jednoduchá struktura, nízká cena

Málo dílů, vyzrálý výrobní proces, velmi nízké výrobní náklady a cena, nabízí vynikající hospodárnost.

Bez nutnosti mazání, snadná údržba

Neobsahuje žádné třecí páry s relativním klouzáním, nevyžaduje přidávání oleje ani maziva, kvalifikuje se jako bezúdržbová spojka (vyžaduje pouze pravidelnou kontrolu).

Má určitou kompenzační a tlumicí schopnost

Snadná instalace

Pryžové elastické pouzdro může poskytnout určitý stupeň elektrické izolace

Primární aplikační pole:

Typ LT je klasická „General-Purpose Economical“ spojka vhodná pro nenáročné aplikace s nízkými požadavky na přesnost přenosu a dynamický výkon, střední výkon a relativně čistá prostředí, jako jsou:

Spojení mezi motory a poháněnými stroji ve ventilátorech, čerpadlech a dalších obecných strojích (nejběžnější).

Lehké dopravníky, míchačky, zemědělské stroje.

Malé až střední kompresory, generátory.

Různé lehké průmyslové stroje, kde je cena citlivým faktorem.
