Wholesale RSK-TBC 6ZT Vysokorychlostní a vysoce výkonná vícemembránová převodová spojka

Domů / Produkty / Vysokorychlostní membránové spojky / RSK-TBC 6ZT Vysokorychlostní a vysoce výkonná vícemembránová převodová spojka
  • Specifikace
  • Popište
Specifikace

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Jmenovitý točivý moment T kn N.m 300 420 650 1100 1600 2600
Špičkový točivý moment T ks N.m 450 630 975 1650 2400 3900
Vnější průměr D mm 77 89 104 123 143 167
Průměr otvoru d mm 25-45 32-52 40-60 45-70 55-90 65-100
Maximální rychlost N max min-1 13600 11800 10100 8500 7300 6200
Odškodnění Axiální offset △Ka mm 0.8 0.9 1.1 1.3 1.5 1.7
Radiální offset Rukáv 1 △Kr mm 0.2 0.2 0.25 0.3 0.3 0.35

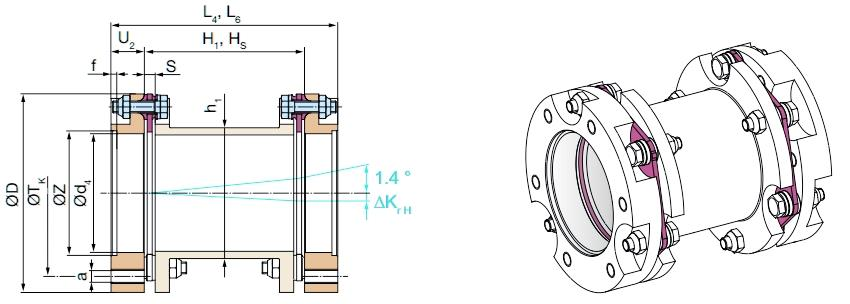

Rukáv 2 △Keh mm 0.7 0.8 1 1.25 1.45 1.5

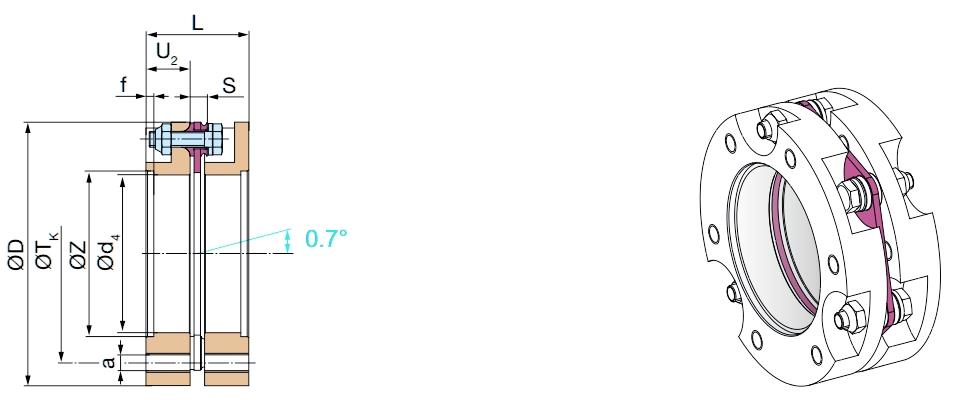

Úhlový posun Jednoduchá membrána ° 0.7

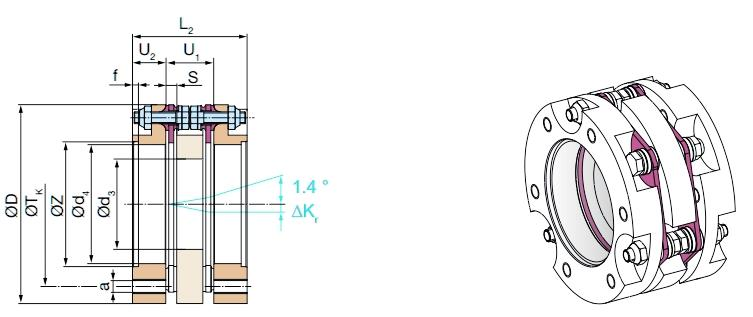

Dvojitá membrána ° 1.4
Jarní tuhost Nm/rad 285 305 875 1285 2025

3260

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Jmenovitý točivý moment T kn N.m 190 290 450 720 1000 1600
Špičkový točivý moment T ks N.m 285 435 675 1080 1500 2400
Vnější průměr D mm 77 89 104 123 143 167
Průměr otvoru d mm 25-45 32-52 40-60 45-70 55-90 65-100
Maximální rychlost N max min-1 13600 11800 10100 8500 7300 6200
Odškodnění Axiální offset △Ka mm 1.1 1.3 1.5 1.8 2.1 2.5
Radiální offset Rukáv 1 △Kr mm 0.3 0.3 0.4 0.45 0.45 0.55
Rukáv 2 △Keh mm 1.0 1.2 1.5 1.8 2.1 2.2
Úhlový posun Jednoduchá membrána ° 1
Dvojitá membrána ° 2
Jarní tuhost Nm/rad 229 248 298 876 1089 1990

poznámky:
1. Jmenovitý moment se vztahuje na střídavý moment a posunutí na maximální hodnotu.
2. Špičkový točivý moment je vhodný pro jeden směr otáčení a maximální tlak ≤ 10 5

3. Maximální rychlost není vhodná pro příliš dlouhý rukáv.
4. Offset není vhodný pro dosažení maximální hodnoty současně.
5. Axiální offset je vhodný pro konstrukci dvojité membrány a má statickou hodnotu.
6. Úhlová tuhost pružiny je vhodná pro hodnoty jedné membrány.
7. Pro konkrétní konstrukční rozměry kontaktujte naše konstrukční oddělení.
