Specifikace

Pracovní úhel≤18°

Přípustná expanze±12~±35

Základní specifikace:

Typ	Diagram	Nominální točivý moment (N·m)	Únavový moment (N·m)	Přípustný provozní úhel		Expanze Δ	Moment setrvačnosti GD³ J × 10 ^-3 (kg·m²)
				Přípustný provozní úhel			L=500	L=1000	Každých 100 dalších délek
				V rotaci	V klidu		Pevná hřídel	Dutá hřídel	Pevná hřídel	Dutá hřídel
BJ75DF	Obrázek 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Obrázek 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Obrázek 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Obrázek 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Obrázek 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Obrázek 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Obrázek 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Obrázek 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Obrázek 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

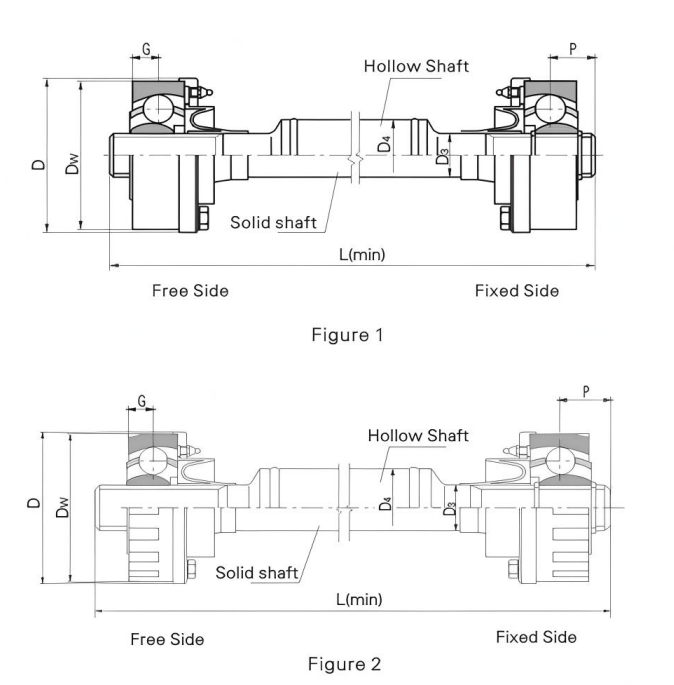

Hlavní rozměry:

Typ	Diagram	Dw	D	G	P	Pevná hřídel D3	Dutá hřídel D4	L(min)
Typ	Diagram	Dw	D	G	P	Pevná hřídel D3	Dutá hřídel D4	Pevná hřídel	Dutá hřídel
BJ75DF	Obrázek 1	80	85	12.2	16	22	50	145	505
BJ95DF	Obrázek 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Obrázek 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Obrázek 1	146	151	24.1	28	46	76	250	705
BJ175DF	Obrázek 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Obrázek 2	190	196	30	40	60	102	335	805
BJ225DF	Obrázek 2	212	218	32.5	48	66	102	375	805
BJ250DF	Obrázek 2	230	238	37.5	53	76	140	395	805
BJ300DF	Obrázek 2	266.7	273	42	65	84	140	445	805

Charakteristika a použití

Nastavení montážní vzdálenosti a axiální dilatace se provádí pomocí posuvného drážkového uložení v křížovém kloubu.

Používá se především pro pohon přítlačného válce, těsnícího válce čisticího válce, dokončovacího napínacího válce a mačkacího válce na hutnickém zařízení.

Symbolizující příklad: BJ125DF1000

BJ: Typ BJ

125: Specifikace je 125

DF: Typ DF

1000: Délka je 1000

Popište

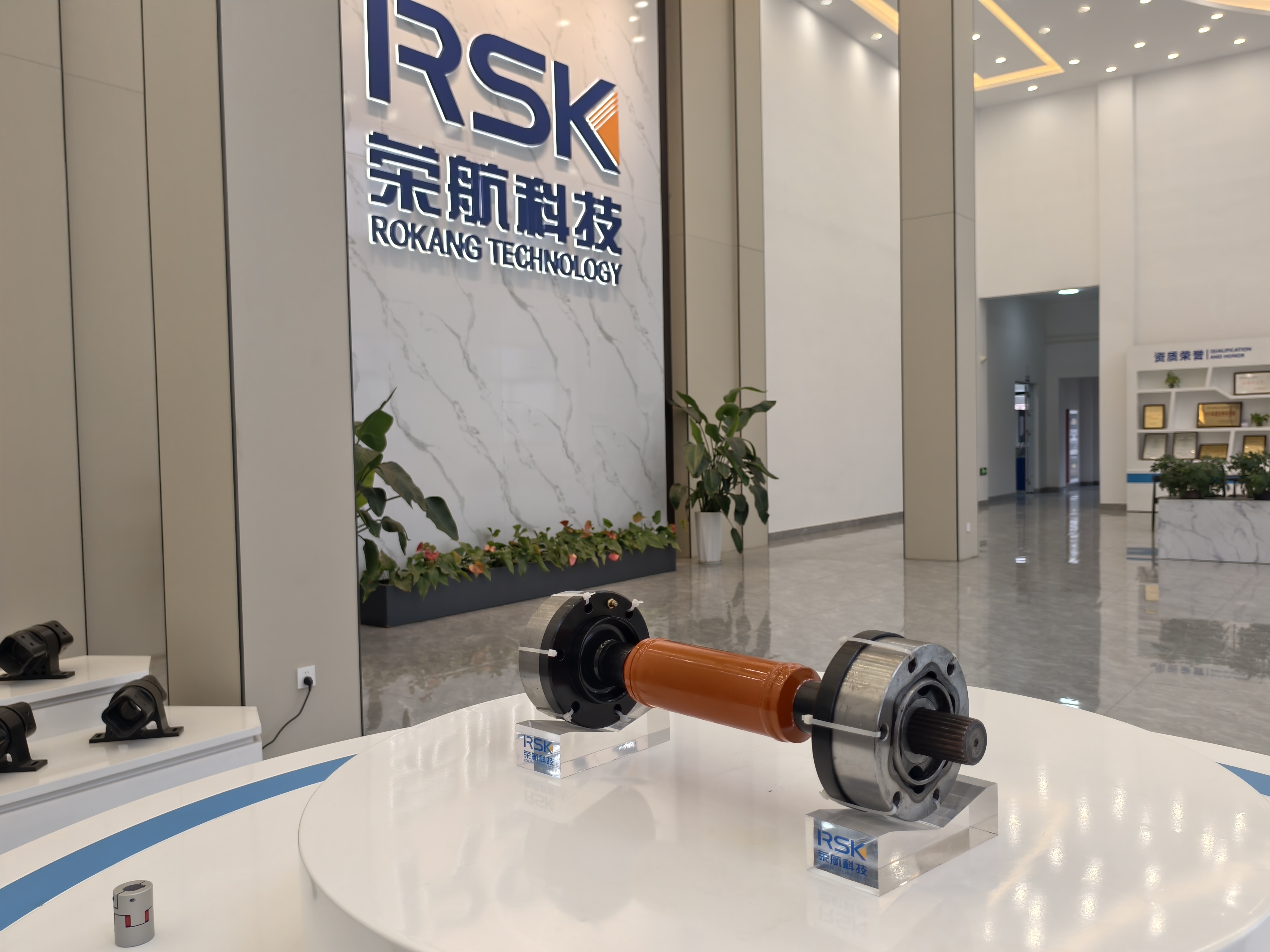

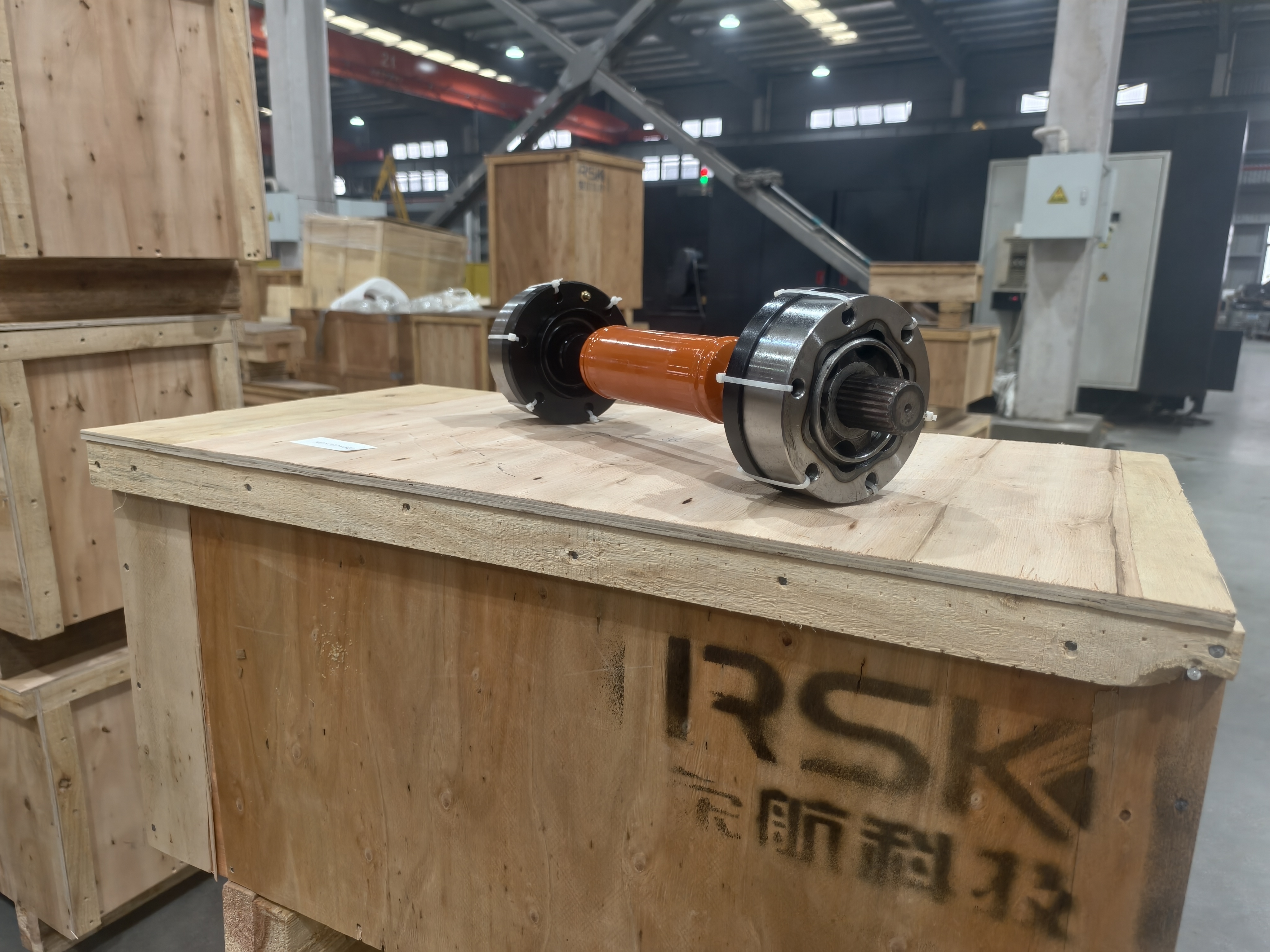

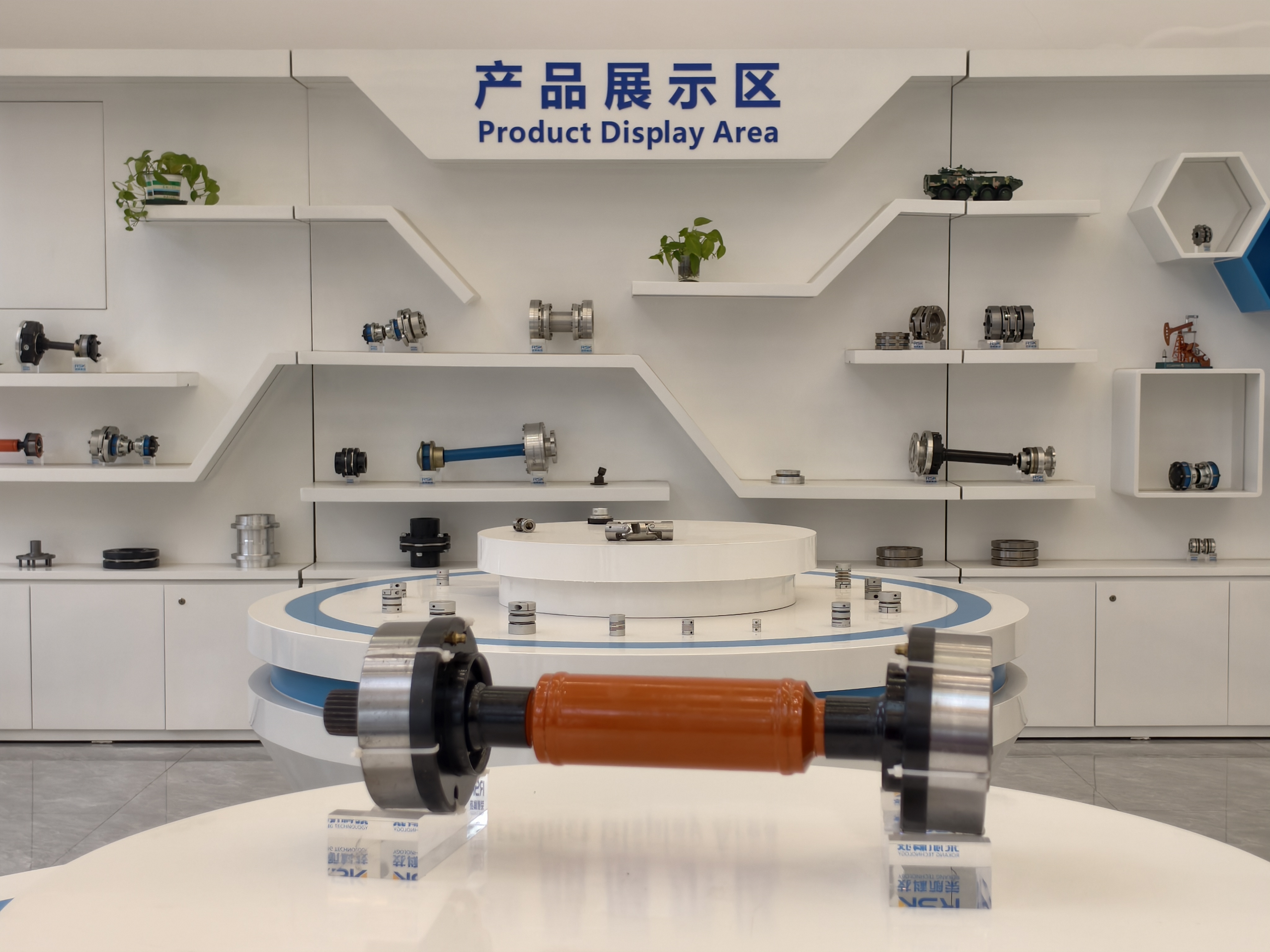

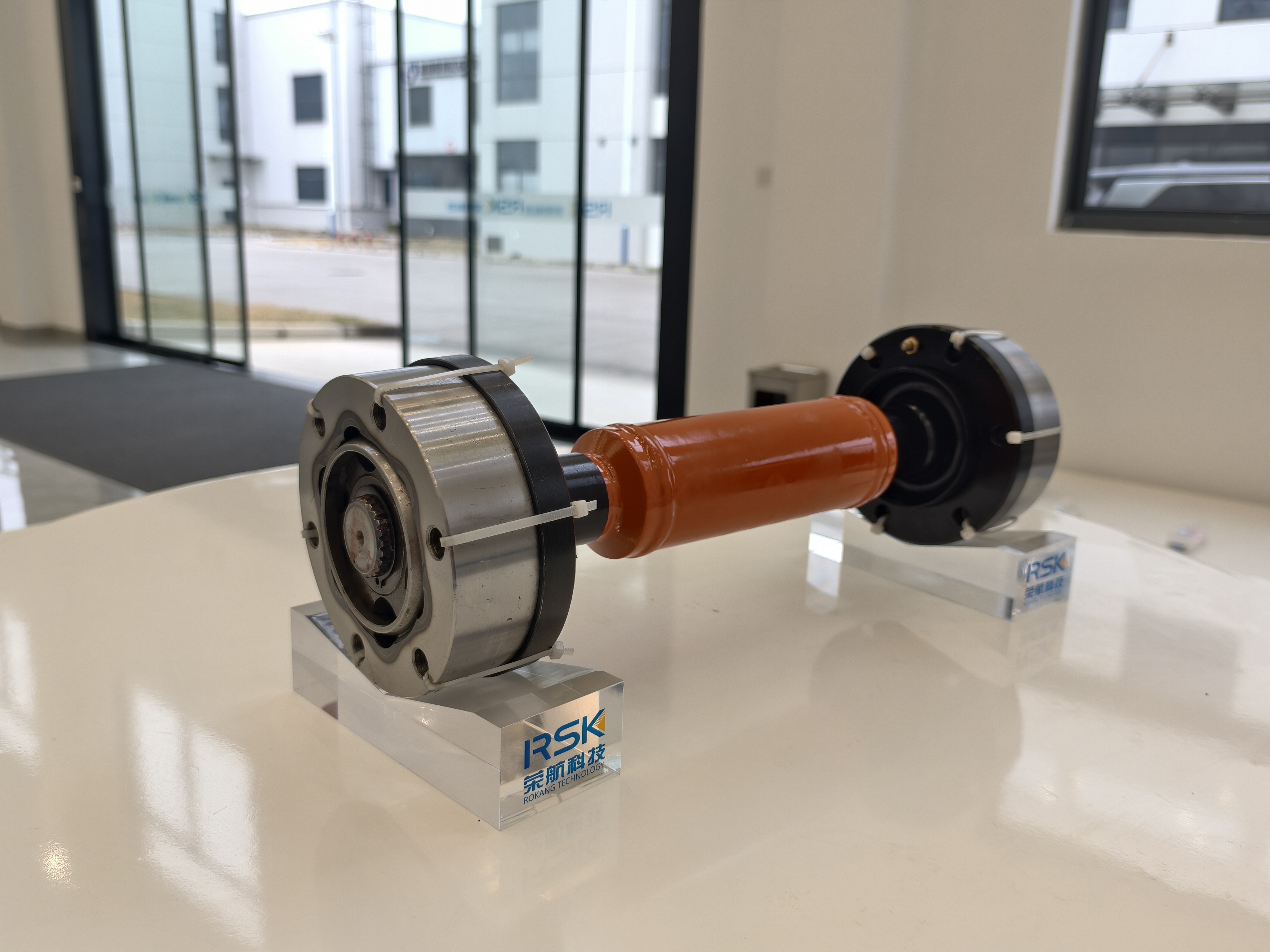

RSK CV Joint (konstantní rychlostní kloub s kulovou klecí) je vysoce výkonný převodový prvek. Nabízíme spolehlivé, cenově výhodné CV klouby. Jeho konstrukční řešení je precizní a skládá se především z vnějšího kroužku kulové klece, hvězdicového vnitřního kroužku, klece a ocelové koule přenášející sílu. Vnější kroužek kulové klece a hvězdicový vnitřní kroužek jsou pevně spojeny s hnacím a hnaným hřídelem. Středy ocelových kuliček přenášejících sílu jsou umístěny v rovině procházející středem spojky a jsou umístěny v oběžné dráze složené z vnějších kulových drážek vnějšího kulového kroužku a vnějších kulových drážek vnitřního kroužku ve tvaru hvězdy. Středy dvou kulových ploch se shodují se středem univerzální spojky, což zajišťuje přesnost a stabilitu operace.

Z hlediska principu činnosti, aby se zajistilo, že středy všech ocelových kuliček jsou vždy na půlině úhlu mezi dvěma osami hřídele, jsou ocelové kuličky instalovány v okně klece. Tímto způsobem, když se změní úhel mezi hnacím a hnaným hřídelem spojky, může být bod přenosu síly i nadále na půlící ose úhlu, takže rychlost mezi hnacím a hnaným hřídelem zůstane synchronizovaná, čímž se dosáhne stabilního a účinného přenosu výkonu.

Tento produkt má vynikající odolnost proti opotřebení. Klíčové komponenty jsou vyrobeny z vysoce pevné oceli odolné proti opotřebení a jsou zpracovány pokročilými procesy, jako je přesné kování a vytlačování za studena, aby byla zajištěna stabilita vnitřní ocelové konstrukce a výrazně se zlepšila odolnost materiálu proti opotřebení. Zároveň je povrch speciálně upraven antikorozní úpravou, aby se dále zvýšila schopnost výrobku odolávat erozi v drsném prostředí a výrazně se prodloužila jeho životnost.

Má širokou škálu aplikačních scénářů, zejména v automobilovém, metalurgickém, lehkém průmyslu, těžkém strojírenství a dalších průmyslových odvětvích, kde hřídelový převod v podmínkách velkých úhlů sklonu a omezených radiálních rozměrů může poskytnout spolehlivé připojení výkonu a záruky přenosu pro různé typy mechanických zařízení.
