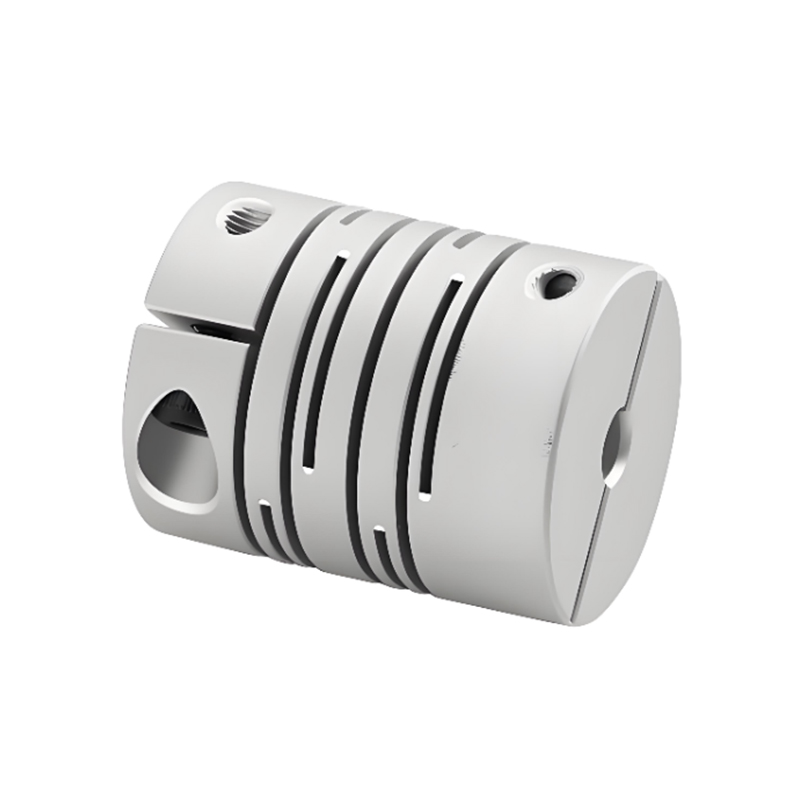

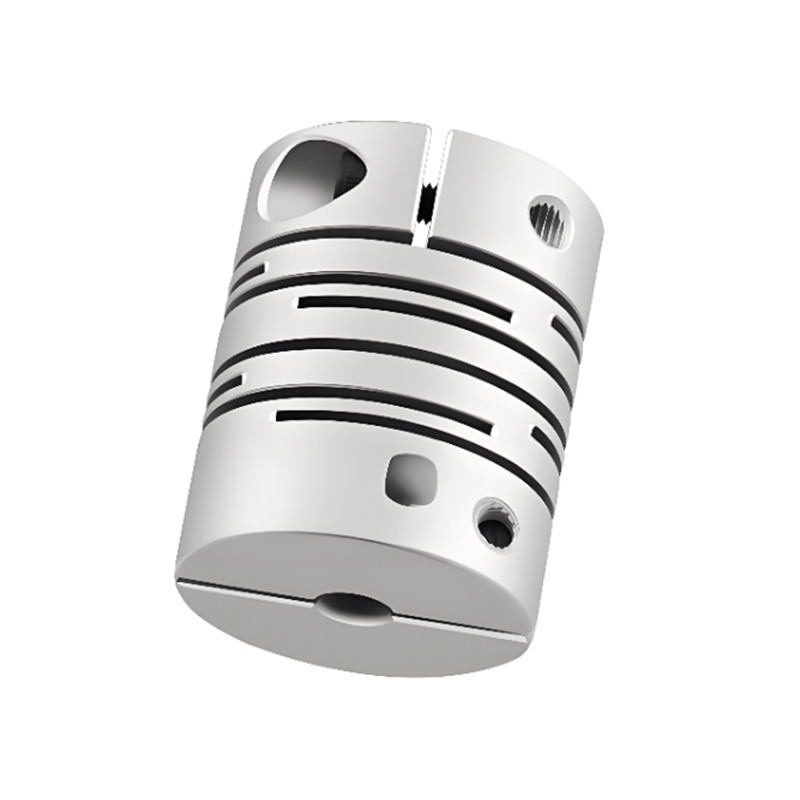

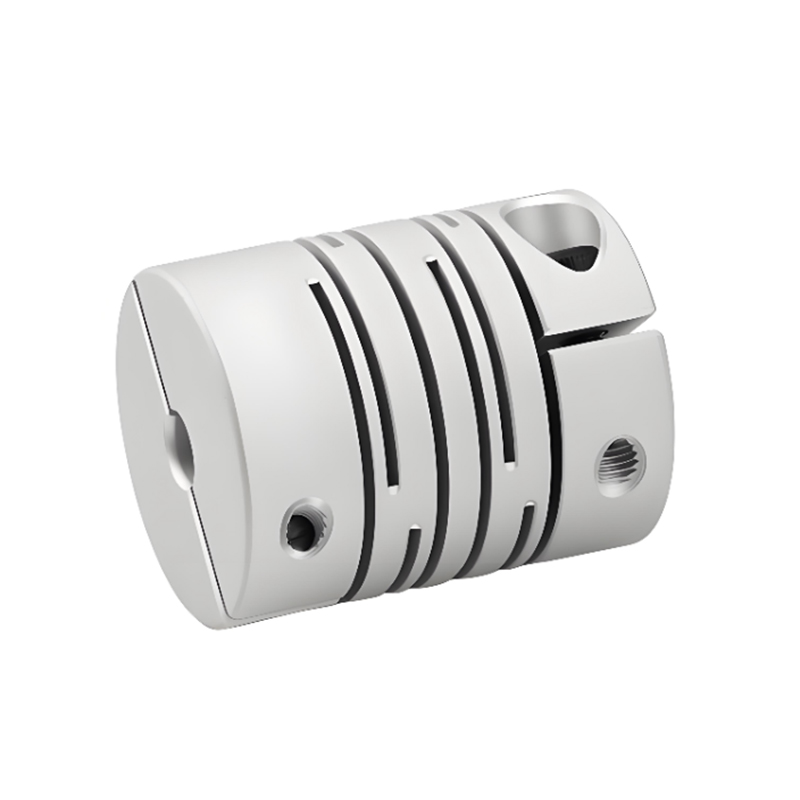

Typ objímky hřídele s paralelním nosníkem RSK-CPIC z vysoce pevné hliníkové slitiny

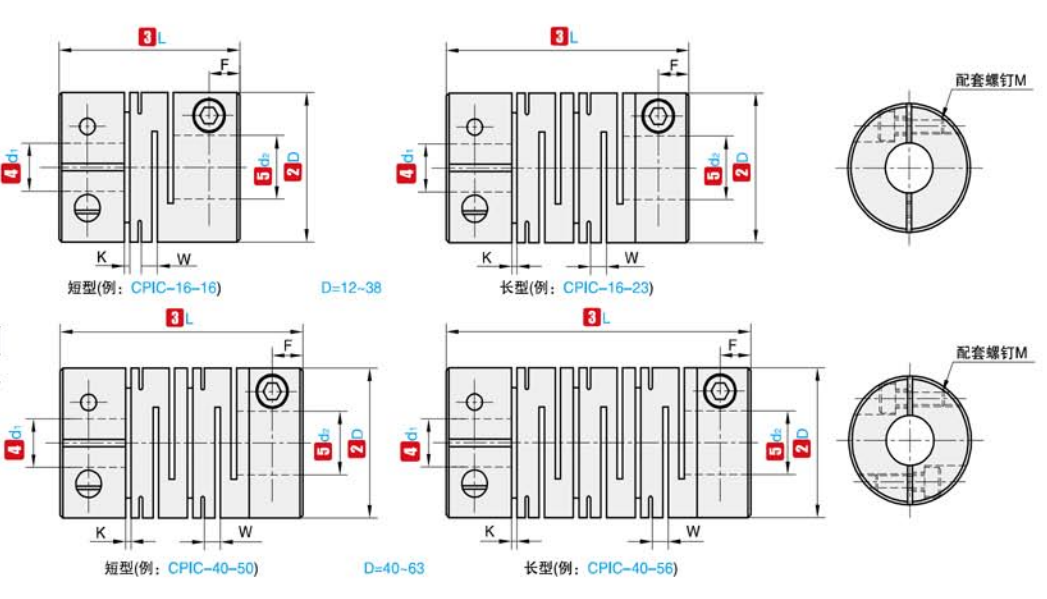

kódové jméno

D

L

Standardní vnitřní průměr (mm)

E

F

H

M

Utahovací moment (N.m)

RSK-CPIC

12

18.5

2  3  4  5  6

0.55

1.3

2.5

M2.5

0.8

16

18

3  4  5  6 6,35

0.55

1.4

3.18

M2.5

0.8

16

23

3  4  5  6 6,35

0.55

1.4

3.18

M2.5

0.8

20

20

4  5  6  6,35  7  8             10

0.55

1.5

3.75

M2.5

0.8

20

26

4  5  6  6,35  7  8             10

0.55

1.5

3.75

M3

1.2

25

25

5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.7

4.84

M3

1.2

25

31

5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.8

4.46

M3

1.2

32

32

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

5.3

M4

2.5

32

41

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

6.6

M4

2.5

40

56

8             10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.7

8

M5

5

Poznámka: Vnitřní otvory na obou koncích spojky lze libovolně kombinovat s minimálním a maximálním vnitřním průměrem. Velikosti vnitřního průměru označené v tabulce jsou pouze orientační. Zákazníkem požadovaný průměr otvoru je také pouze orientační. Pro průměr otvoru požadovaný zákazníkem nás prosím kontaktujte.

Kódové jméno

D

L

Jmenovitý točivý moment (N.m)

Povolit zkreslení (mm)

Povolit náklon (∠°)

Povolit axiální odchylku (mm)

Povolit RPM

Statická torzní tuhost (N.m/rad)

Moment setrvačnosti (N.m)

Hmotnost (g)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0,20

10000

32

7,6x10 ^-8

4.8

16

18

0.5

0.1

1.5

±0,20

10000

44

2,4x10 ^-7

8

16

23

0.5

0.1

1.5

±0,20

9500

44

3,4x10 ^-7

9.3

20

20

1

0.1

1.5

±0,20

7600

110

8,8x10 ^-6

14

20

26

1

0.1

1.5

±0,20

7600

100

9,1x10 ^-6

16.5

25

25

2

0.15

1.5

±0,20

6100

165

2,3x10 ^-6

26

25

31

2

0.15

1.5

±0,20

6100

165

2,6x10 ^-6

29

32

32

4

0.15

1.5

±0,20

5000

228

8,8x10 ^-6

56

32

41

4

0.15

1.5

±0,20

5000

228

9,7x10 ^-6

65

40

56

8

0.2

1.5

±0,20

5800

340

3,3x10 ^-5

142

Poznámka: Výše uvedený setrvačný moment a technické parametry jsou měřeny standardem maximální clony. Maximální hodnota jmenovitého točivého momentu souvisí s životností samotné spojky. Čím větší je vnější průměr, tím větší je síla a čím menší je vnější průměr, tím vyšší je povolená rychlost.
