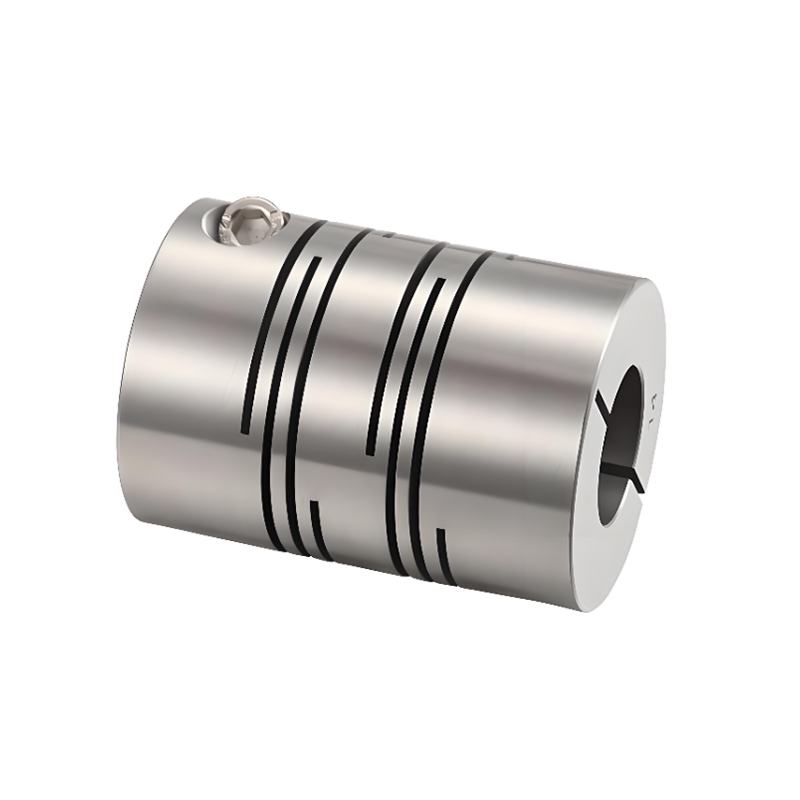

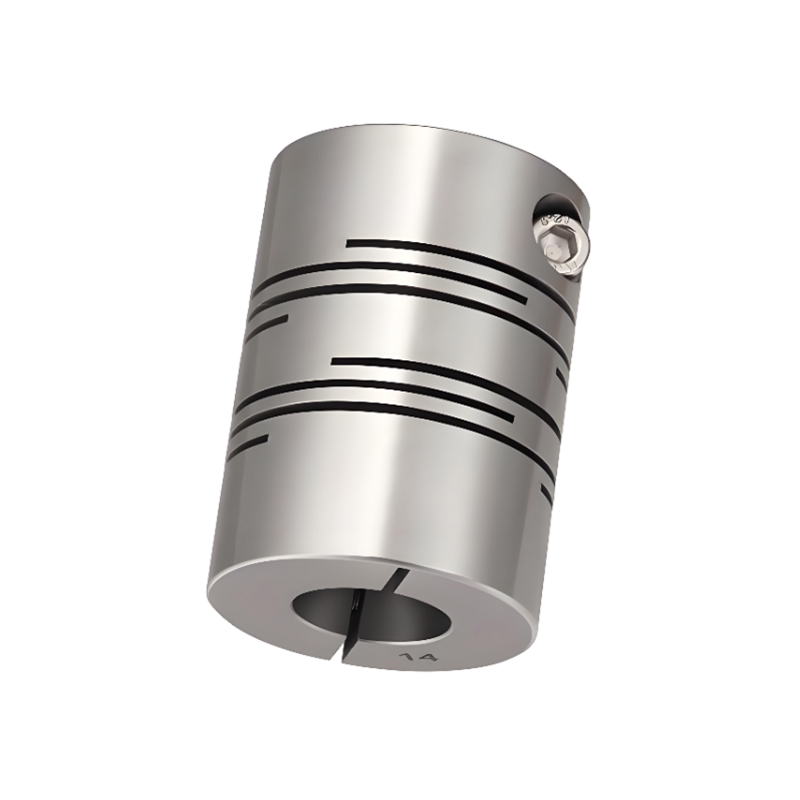

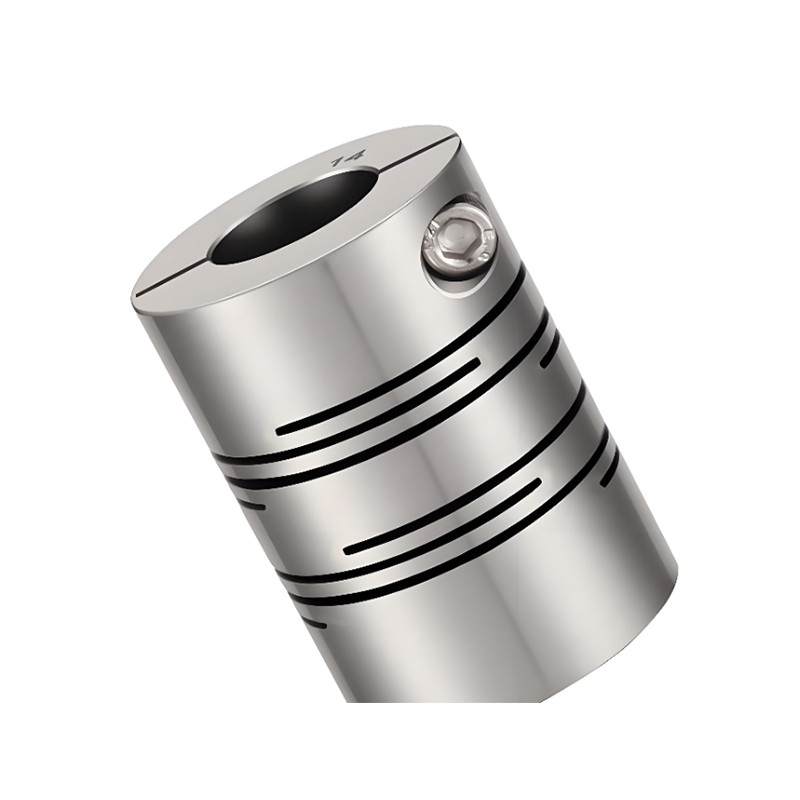

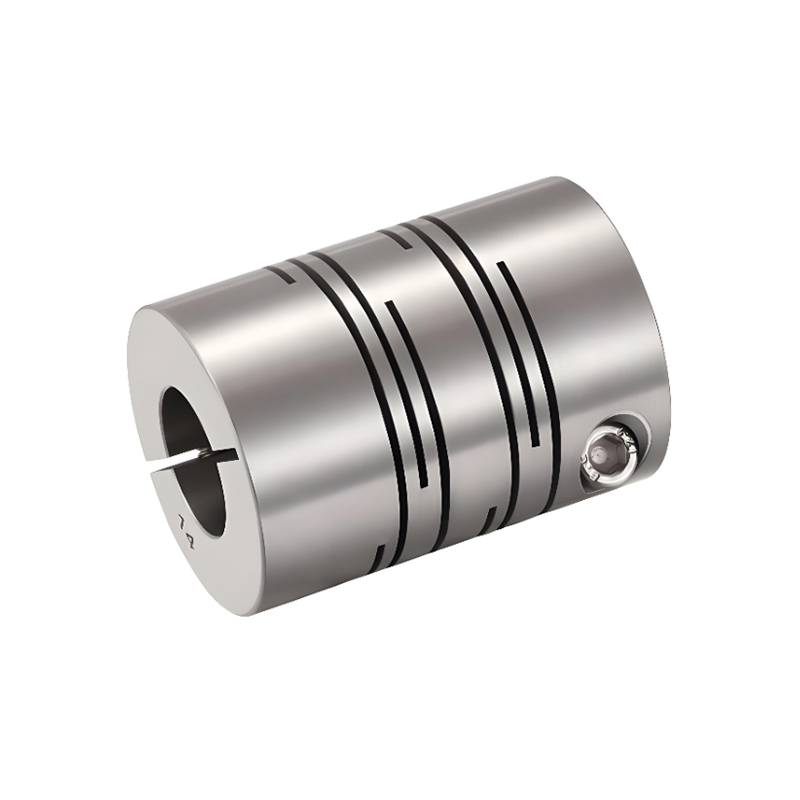

RSK-CPPCG Vysokopevnostní nerezová ocel Typ objímky hřídelové spojky s paralelním vedením

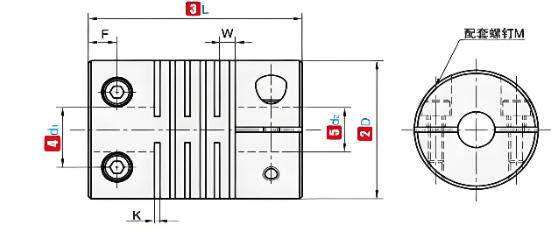

Kódové jméno

D

L

Standardní vnitřní průměr (mm)

K

W

F

M

Utahovací moment (N.m)

RSK-CPPCG

16

17.4

3 4 5 6

0.55

1.18

3.0

M2.5

0.8

19

20

3 4 5 6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6,35  7  8  9          10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Poznámka: Vnitřní otvory na obou koncích spojky lze libovolně kombinovat s minimálním a maximálním vnitřním průměrem. Velikosti vnitřního průměru označené v tabulce jsou pouze orientační. Zákazníkem požadovaný průměr otvoru je také pouze orientační. Pro průměr otvoru požadovaný zákazníkem nás prosím kontaktujte.

Kódové jméno

D

L

Jmenovitý točivý moment (N.m)

Povolit zkreslení (mm)

Povolit náklon (∠°)

Povolit axiální odchylku (mm)

Povolit RPM

Statická torzní tuhost (N.m/rad)

Moment setrvačnosti (N.m)

Hmotnost (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Poznámka: Výše uvedený setrvačný moment a technické parametry jsou měřeny standardem maximální clony. Maximální hodnota jmenovitého točivého momentu souvisí s životností samotné spojky. Čím větší je vnější průměr, tím větší je síla a čím menší je vnější průměr, tím vyšší je povolená rychlost.
