Specifikace

Kompenzuje velké úhlové vychýlení

Kompaktní design s vysokou nosností

Vysoká účinnost přenosu

Vysoká spolehlivost a relativně jednoduchá údržba

Vhodné do drsného prostředí

Přizpůsobeno vašim požadavkům

V praktických aplikacích se podle velikosti přenášeného točivého momentu rozdělují na typy pro těžké, středně těžké, lehké a malé velikosti. Univerzální spřáhla pro velká zatížení se běžně používají v hutnických strojích, těžkých strojích, naftařských strojích, stavebních strojích, zdvihacích a dopravních strojích atd. Univerzální spřáhla pro střední a lehká zatížení se často používají ve vozidlech, jako jsou automobily a lokomotivy, stejně jako ve strojích lehkého průmyslu. Malé univerzální spojky se primárně používají pro přenos pohybu, typicky v přesných strojích a ovládacích mechanismech.

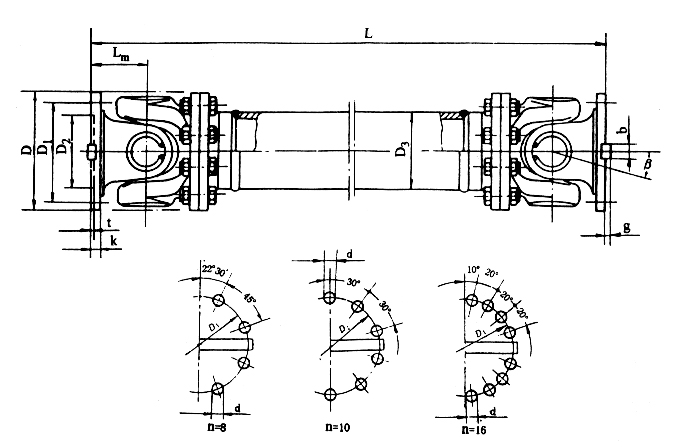

P/N	Taktický průměr D/mm	Nominální točivý moment Tn/kN.m	Točivý moment únavy Tf/kN.m	Úhlové vychýleníβ/(。）	Rozměr (mm)			Dynamický moment setrvačnostiI (kg·m2)		Hmotnost ( kg)
P/N	Taktický průměr D/mm	Nominální točivý moment Tn/kN.m	Točivý moment únavy Tf/kN.m	Úhlové vychýleníβ/(。）	Lmin	D3	Lm	Lmin	Každých 100 mm nárůstu	Lmin	Každých 100 mm nárůstu
SWC180WF	180	12.5	6.3	≤25	560	114	110	0.248	0.0070	58	2.8
SWC225WF	225	40	20	≤ 15 $ $	610	152	120	0.636	0.0234	93	4.9
SWC250WF	250	63	31.5	≤ 15 $ $	715	168	140	1.352	0.0277	143	5.3
SWC285WF	285	90	45	≤ 15 $ $	810	194	160	2.664	0.0510	220	6.3
SWC315WF	315	125	63	≤ 15 $ $	915	219	180	4.469	0.0795	300	8.0
SWC350WF	350	180	90	≤ 15 $ $	980	267	194	7.388	0.2219	412	15.0
SWC390WF	390	250	125	≤ 15 $ $	1100	267	215	13.184	0.2219	588	15.0
SWC440WF	440	355	180	≤ 15 $ $	1290	325	260	23.25	0.4744	880	21.7
SWC490WF	490	500	250	≤ 15 $ $	1360	325	270	40.75	0.4744	1173	21.7
SWC550WF	550	710	355	≤ 15 $ $	1510	426	305	68.48	1.3570	1663	34.0
SWC620WF	620	1000	500	≤ 15 $ $	1690	426	340	127.53	1.3570	2332	34.0
