Name: Spojka na pneumatiky typu RSK-UL vysoce pružná bezúdržbová pomaloběžná pružná spojka
Rating: 5 (99 reviews)

Specifikace

Spojka pneumatik typu RSK-UL je vysoce flexibilní, bezúdržbová flexibilní spojka. Jeho hlavní součástí je elastomer ve tvaru pneumatiky vyrobený z pryže nebo polyuretanu, spojený se dvěma kovovými polovinami příruby pomocí šroubů. Dosahuje významné kompenzace posunutí a silného odpružení a tlumení vibrací prostřednictvím radiální komprese a smykové deformace elastomeru. Je vhodný pro středně až nízkorychlostní přenosové aplikace, jako jsou dopravníky, ventilátory a čerpací agregáty, které vyžadují izolaci vibrací a kompenzaci nesouososti.

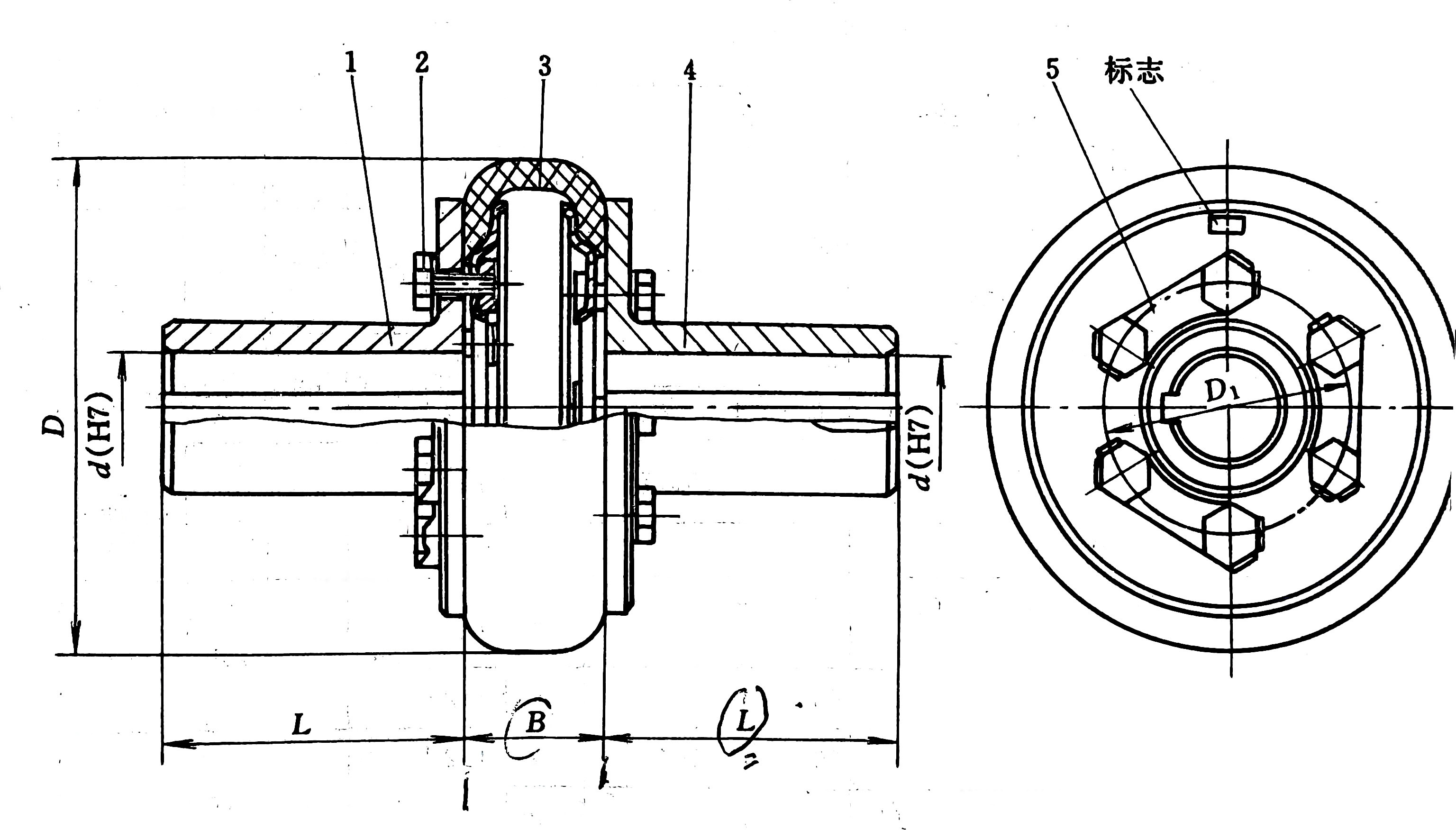

Model	Nominální točivý moment /N·m	Okamžité maximum Točivý moment Tmax /N·m	Přípustné Rotační Rychlost [n]		Průměr otvoru hřídele d(H7)		Délka otvoru hřídele L		D	B		Okamžik Ze setrvačnosti I	Hmotnost m / kg
			ocel	Železo	ocel	Železo	J、J₁ -tvarovaný	ve tvaru Y
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12, 14	12, 14	27	32
					16, 18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16, 18、19	16, 18、19	30	42
					20, 22	20	38	52
UL3	63	180	4300		18, 19	18, 19	30	42	120	32	62	0.0022	1.8
					20, 22、24	20, 22	38	52
					25		44
UL4	100	315	4500		20, 22、24	20, 22、24	38	52	140	38	69	0.0044	3
					25, 28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25, 28	25, 28	44	62
					30, 32, 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30, 32, 35、38	30, 32, 35	60	82
					40		84	112
UL7	315	900	3200		32, 35, 38	32, 35, 38	60	82	200	56	104	0.029	10.9
					40, 42, 45, 48	40, 42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40, 42, 45, 48、50	40, 42、45	84	112
UL9	630	1800	2800		42, 45, 48, 50, 55, 56	42, 45, 48, 50, 55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45, 48, 50, 55, 56	45, 48, 50, 55, 56	84	112	280	80	148	0.1596	30.6
					60, 63	60, 63	107	142
UL11	1000	2500	2100		50, 55, 56*	50, 55, 56*	84	112	320	90	165	0.2792	39
					60, 63、65、70、71、75	60, 63、65	107	142
UL12	1600	4000	2000		55, 56	55, 56	84	112	360	100	188	0.5356	59
					60, 63、65、70、71、75	60, 63、65、70、71、75	107	142
					80, 85	80	132	172
UL13	2500	6300	1800		63, 65, 70, 71, 75*	63, 65, 70, 71, 75*	107	142	400	110	210	0.896	81
					80, 85、90、95	80, 85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80, 85, 90, 95	80, 85, 90, 95	132	172
					100, 110	100, 110	167	212
UL15	6300	14000	1200	1120	85, 90, 95*	90, 95	132	172	560	150	300	4.6456	222
					100, 110, 120, 125,	100, 110, 120, 125	167	212
UL16	10000	20000	1000	1000	100, 110, 120, 125	100, 110, 120, 125			630	180	335	8.0924	302
					130, 140	130, 140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL 18 $ $	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Popis

Naše vodotěsná a prachotěsná spojka pneumatik je navržena tak, aby si poradila s drsným pracovním prostředím a stále může fungovat stabilně v drsných podmínkách, jako je vlhkost a prach. Využívá speciální procesy a materiály, které účinně zabraňují pronikání vody a prachu, zajišťují, že vnitřní konstrukce nekoroduje, a výrazně prodlužuje životnost.

Spojka spoléhá na vysoce elastický prstenec pneumatiky pro přenos točivého momentu, který může výborně kompenzovat axiální, radiální a úhlové posunutí mezi dvěma hřídeli a má silnou přizpůsobivost chybám při instalaci zařízení a posunutí hřídele během provozu. Jeho vynikající tlumení a tlumení nárazů může výrazně snížit nárazy a vibrace zařízení během provozu, zajistit hladký chod zařízení, snížit opotřebení dílů, a tím snížit náklady na údržbu. Zároveň může tato funkce také účinně snížit proudovou špičku během provozu zařízení. Ve srovnání s jinými spojkami může být snížení až o 50 %, což pomáhá šetřit energii a chránit elektrický systém.

Z hlediska konstrukčního řešení je jednoduchý a kompaktní, nevyžaduje mazání a zabraňuje znečištění a problémům s údržbou způsobenými únikem maziva. Každodenní montáž a demontáž a údržba jsou snadné a pohodlné. Poté, co je hlavní osa motoru jednou vyrovnána, není třeba při výměně pružného prvku pohybovat hlavním motorem. Operaci lze dokončit rychle, což ušetří spoustu času a pracovních sil.

Tato spojka je široce používána v hornictví, hutnictví, textilu, vodních čerpadlech a dalších průmyslových odvětvích a může pracovat stabilně v teplotním rozsahu -20 ℃ až 80 ℃. Ať už v prostředí se silným nárazem důlních zařízení, prašném prostředí textilních dílen nebo dlouhodobě vlhkém prostředí vodních čerpadel, může vykazovat spolehlivý výkon a poskytnout solidní záruku efektivního provozu zařízení.
