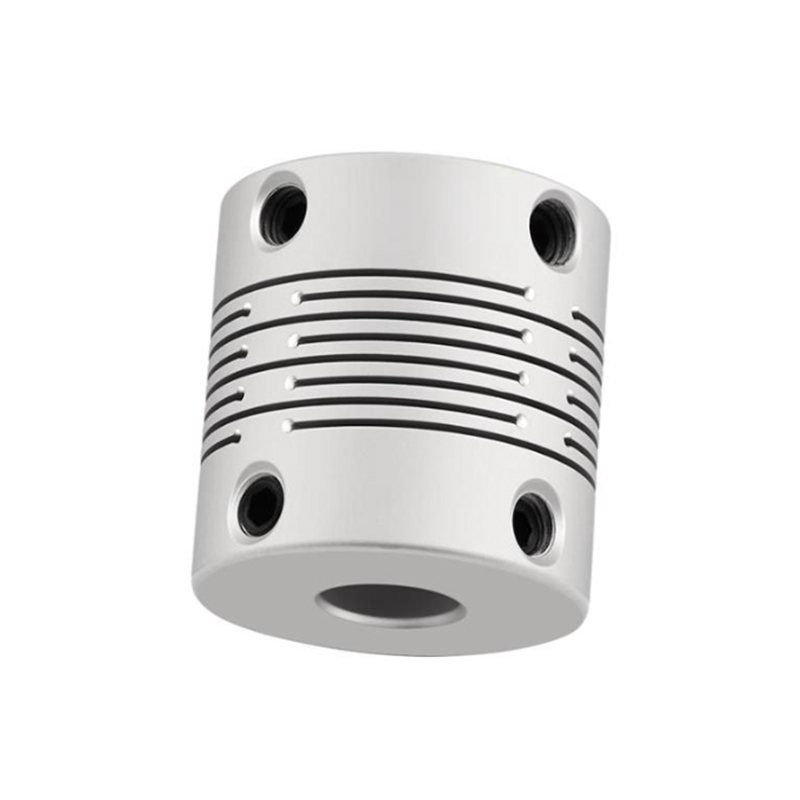

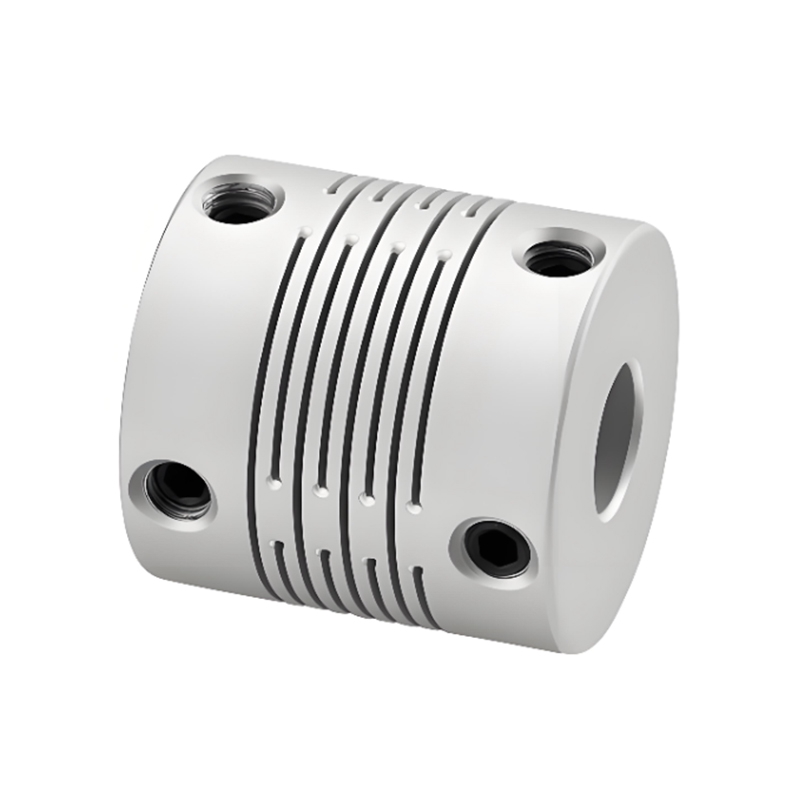

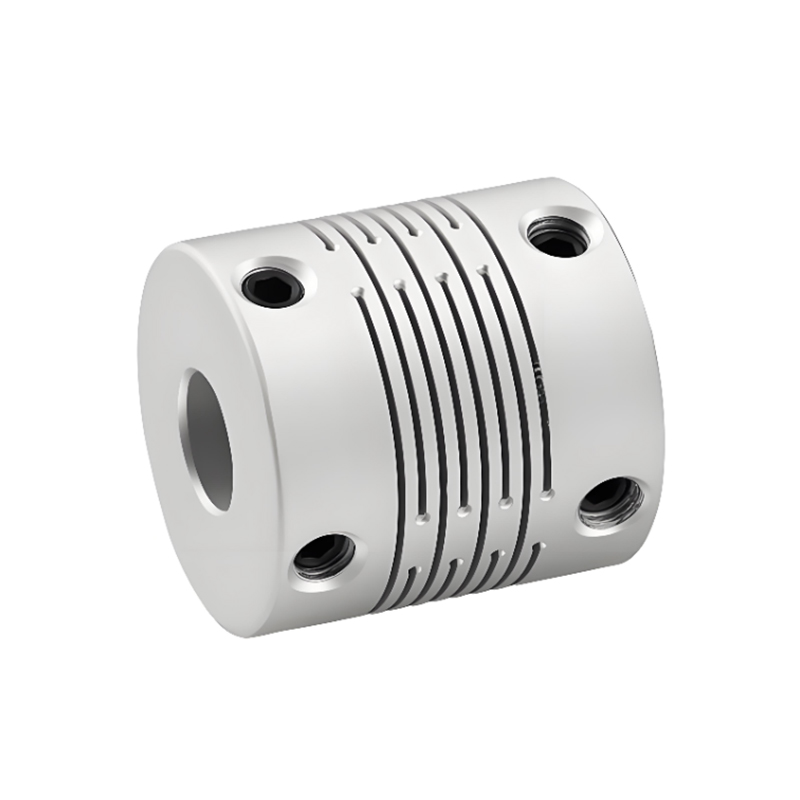

RSK-CPP Polohovací šroub spojky hřídele s paralelním nosníkem z hliníkové slitiny s vysokou tuhostí

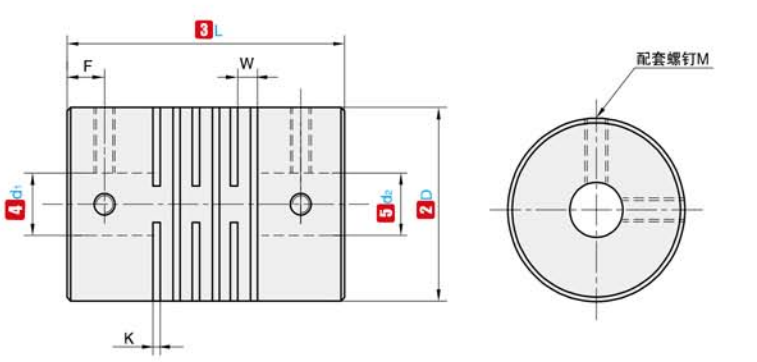

Kódové jméno

D

L

Standardní vnitřní průměr (mm)

K

W

F

M

RSK-CPP

16

17.5

3  4  5  6

0.55

1.18

3.0

M3

19

20

3  4  5  6  6,35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6,35   7  8  9         10

0.55

1.49

4.25

M4

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.0

M5

Kódové jméno

D

L

Jmenovitý točivý moment (N.m)

Povolit zkreslení (mm)

Povolit náklon (∠°)

Povolit axiální odchylku (mm)

Povolit RPM

Statická torzní tuhost (N.m/rad)

Moment setrvačnosti (N.m)

Hmotnost (g)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

10

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

22

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

40

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

64

Poznámka: Výše uvedený setrvačný moment a technické parametry jsou měřeny standardem maximální clony. Maximální hodnota jmenovitého točivého momentu souvisí s životností samotné spojky. Čím větší je vnější průměr, tím větší je síla a čím menší je vnější průměr, tím vyšší je povolená rychlost.
