Name: RSK Serpentine Spring Grid spojka s přizpůsobeným brzdovým kotoučem pro přenos výkonu
Rating: 5 (99 reviews)

Specifikace

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení

Rychlá instalace a demontáž šetří čas a námahu

Ultra dlouhá životnost

Jednoduchá konstrukce a snadná údržba

Nízké požadavky na instalaci a široká škála provedení

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky

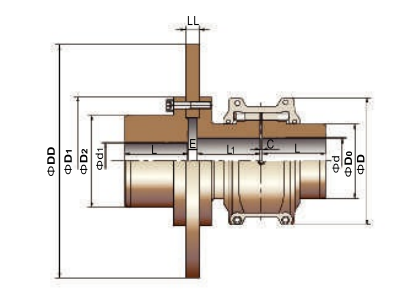

Model	Nominální točivý moment/ Tn N. M	Brzdný moment Tn N.m	Povolená rychlost/ N ot./min	Maximální otvor pro nápravu/ d1 mm	Maximální otvor pro nápravu d mm	Axiální délka L mm	Mezi Délka L1 mm	Vnější rozměry brzdové vaničky DD mm	Šířka brzdového zásobníku LL mm	D mm	D2 mm	Prostor C mm	Prostor E mm	Hmotnost (bez otvoru, bez disku) kg	Olejová náplň (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240 T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Popis

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem.

Hadovitá pružinová mřížková spojka Jiangsu RSK kombinuje vysoký krouticí moment ozubených spojek s flexibilitou elastických spojek, což z ní činí jednodušší a ideálnější možnost mezi spojkami pro střední až velké zatížení. Jeho konstrukce s rychlou demontáží zcela eliminuje potíže s instalací a demontáží a nabízí ekonomičtější a spolehlivější řešení spojky.

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení.

Plochy zubů spojky s hadovitou pružinovou mřížkou RSK se skládají z více zakřivených ploch, které umožňují, aby se kontaktní plocha měnila podle změn zatížení. Tato konstrukce umožňuje spojce lépe odolávat nárazům zatížení a proměnlivému zatížení, což zajišťuje větší bezpečnost při spouštění nebo při nerovnoměrném zatížení. Pružný převod pružiny navíc absorbuje značné množství vibračních sil. Jeho tlumicí účinek snižuje nárazové vibrace o více než 36 %, což z něj činí skutečný filtr otřesů a vibrací pro systémy přenosu energie.

Rychlá instalace a demontáž šetří čas a námahu.

S cílem vyřešit potíže a neefektivitu při instalaci a demontáži spojek vyvinula společnost RSK zcela novou rychlospojku. Přijímá rozhraní s kónickým povrchem a využívá několik vysokopevnostních šroubů na koncové ploše pro působení síly, čímž se dosahuje expanzních i spojovacích účinků. Tato konstrukce umožňuje uložení s vůlí během instalace a zároveň poskytuje výkon s přesahem, což ušetří více než 70 % času ve srovnání s tradičními výrobky s přesahem.

Ultra dlouhá životnost.

Kuželová pružina je vyrobena z vysoce pevné legované oceli a prochází přísným procesem tepelného zpracování pro dosažení vynikající tuhosti a pružnosti. Povrch pružiny je precizně pískovaný, aby se stlačila molekulární struktura povrchové vrstvy, což má za následek zvýšenou odolnost proti opotřebení a prodlouženou životnost.

Jednoduchá konstrukce a snadná údržba.

Nízké požadavky na instalaci a široká škála provedení.

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky. Pružina se může volně kývat v zubových drážkách polospojkové objímky, což umožňuje značné radiální, úhlové a axiální odchylky mezi dvěma hřídeli. Dokud tyto odchylky zůstanou v určitém rozsahu, neovlivní výkon přenosu energie, nebudou generovat hluk nebo zhoršit životnost.
