Specifikace

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení

Rychlá instalace a demontáž šetří čas a námahu

Ultra dlouhá životnost

Jednoduchá konstrukce a snadná údržba

Nízké požadavky na instalaci a široká škála provedení

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky

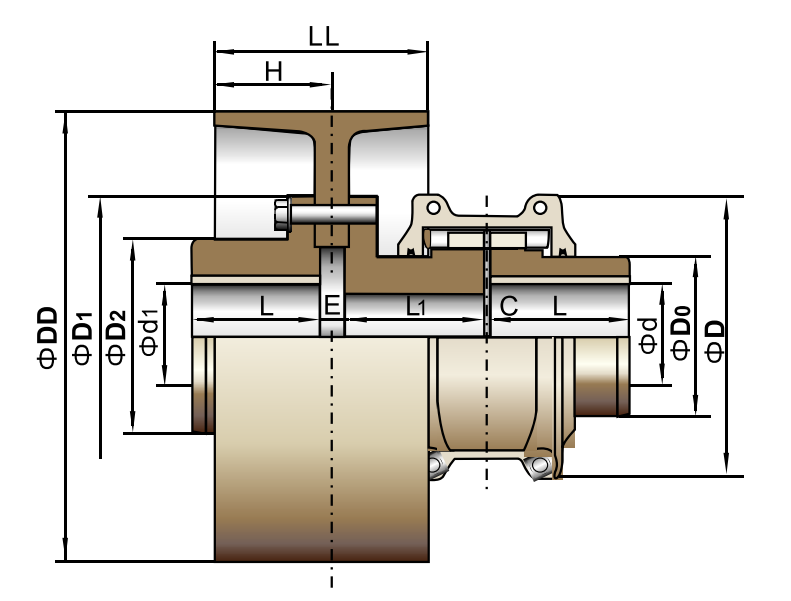

RSK-T05/T61 Série pro rychlou montáž a demontáž – Serpentinová pružinová spojka													Brzdové kolo
Model	Nominální točivý moment/ Tn N.m	Povolená rychlost/ N ot./min	Maximální otvor pro nápravu L mm	Axiální délka L mm	Mezi délkou L1 mm	D mm	D1 mm	D2 mm	D0 mm	Prostor C mm	Hmotnost (bez díry) kg	Olejová náplň kg	Brzdové kolo DD*LL	Vhodný model	Povolená rychlost/	Prostor E mm	H mm	Hmotnost (bez díry) kg
6080T	2050	55	55	95	95	190	184	122	104.8	3	30.4	0.172	315*135	6080T-6100T	2400	15	90	30.2
6090T	3730	70	70	105	105	210	224	142	123.8	3	44.3	0.254	400*170	6090T-6110T	1900	20	110	61.5
6100T	6280	85	85	125	125	250	250	172	142.1	5	75.6	0.426	450*205	6100T-6120T	1700	20	110	80.8
6110T	9320	100	100	135	135	270	276	198	160.3	5	112.6	0.508	500*210	6100T-6130T	1500	20	120	95.9
6120T	13700	130	120	155	155	310	319	225	179.4	6	142.5	0.735	560*230	6110T-6130T	1350	20	130	119.3
6130T	19900	130	145	175	160	346	356	238	217.5	6	192.3	0.908	630*265	6120T-6140T	1200	20	145	172.4
6140T	26000	140	160	190	170	384	386	268	254	6	262.3	1.135	710*300	6130T-6150T	1050	25	120	235.6

Popište

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem.

Hadovitá pružinová mřížková spojka Jiangsu RSK kombinuje vysoký krouticí moment ozubených spojek s flexibilitou elastických spojek, což z ní činí jednodušší a ideálnější možnost mezi spojkami pro střední až velké zatížení. Jeho konstrukce s rychlou demontáží zcela eliminuje potíže s instalací a demontáží a nabízí ekonomičtější a spolehlivější řešení spojky.

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení.

Plochy zubů hadicové mřížkové pružinové spojky RSK se skládají z více zakřivených ploch, které umožňují, aby se kontaktní plocha měnila podle změn zatížení. Tato konstrukce umožňuje spojce lépe odolávat nárazům zatížení a proměnlivému zatížení, což zajišťuje větší bezpečnost při spouštění nebo při nerovnoměrném zatížení. Pružný převod pružiny navíc absorbuje značné množství vibračních sil. Jeho tlumicí účinek snižuje nárazové vibrace o více než 36 %, což z něj činí skutečný filtr otřesů a vibrací pro systémy přenosu energie.

Rychlá instalace a demontáž šetří čas a námahu.

S cílem vyřešit potíže a neefektivitu při instalaci a demontáži spojek vyvinula společnost RSK zcela novou rychlospojku. Přijímá rozhraní s kónickým povrchem a využívá několik vysokopevnostních šroubů na koncové ploše pro působení síly, čímž se dosahuje expanzních i spojovacích účinků. Tato konstrukce umožňuje uložení s vůlí během instalace a zároveň poskytuje výkon s přesahem, což ušetří více než 70 % času ve srovnání s tradičními výrobky s přesahem.

Ultra dlouhá životnost.

Kuželová pružina je vyrobena z vysoce pevné legované oceli a prochází přísným procesem tepelného zpracování pro dosažení vynikající tuhosti a pružnosti. Povrch pružiny je precizně pískovaný, aby se stlačila molekulární struktura povrchové vrstvy, což má za následek zvýšenou odolnost proti opotřebení a prodlouženou životnost.

Jednoduchá konstrukce a snadná údržba.

Nízké požadavky na instalaci a široká škála provedení.

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky. Pružina se může volně kývat v zubových drážkách polospojkové objímky, což umožňuje značné radiální, úhlové a axiální odchylky mezi dvěma hřídeli. Dokud tyto odchylky zůstanou v určitém rozsahu, neovlivní výkon přenosu energie, nebudou generovat hluk nebo zhoršit životnost.
