Specifikace

Nylonová spojka ozubeného věnce s vnitřním ozubením RSK-TGL je lehká a nehlučná spojovací součást převodovky. Jeho hlavním rysem je použití vysoce pevného nylonového materiálu k vytvoření vnitřního ozubeného věnce, který je v záběru s vnější objímkou ozubeného kola ve tvaru bubnu. Nabízí vynikající tlumení nárazů, tlumení vibrací a elektrické izolační vlastnosti, díky čemuž je vhodný pro aplikace s přesnými převody s požadavky na malý až střední krouticí moment, kde je zapotřebí potlačení vibrací a ochrana proti elektrické korozi.

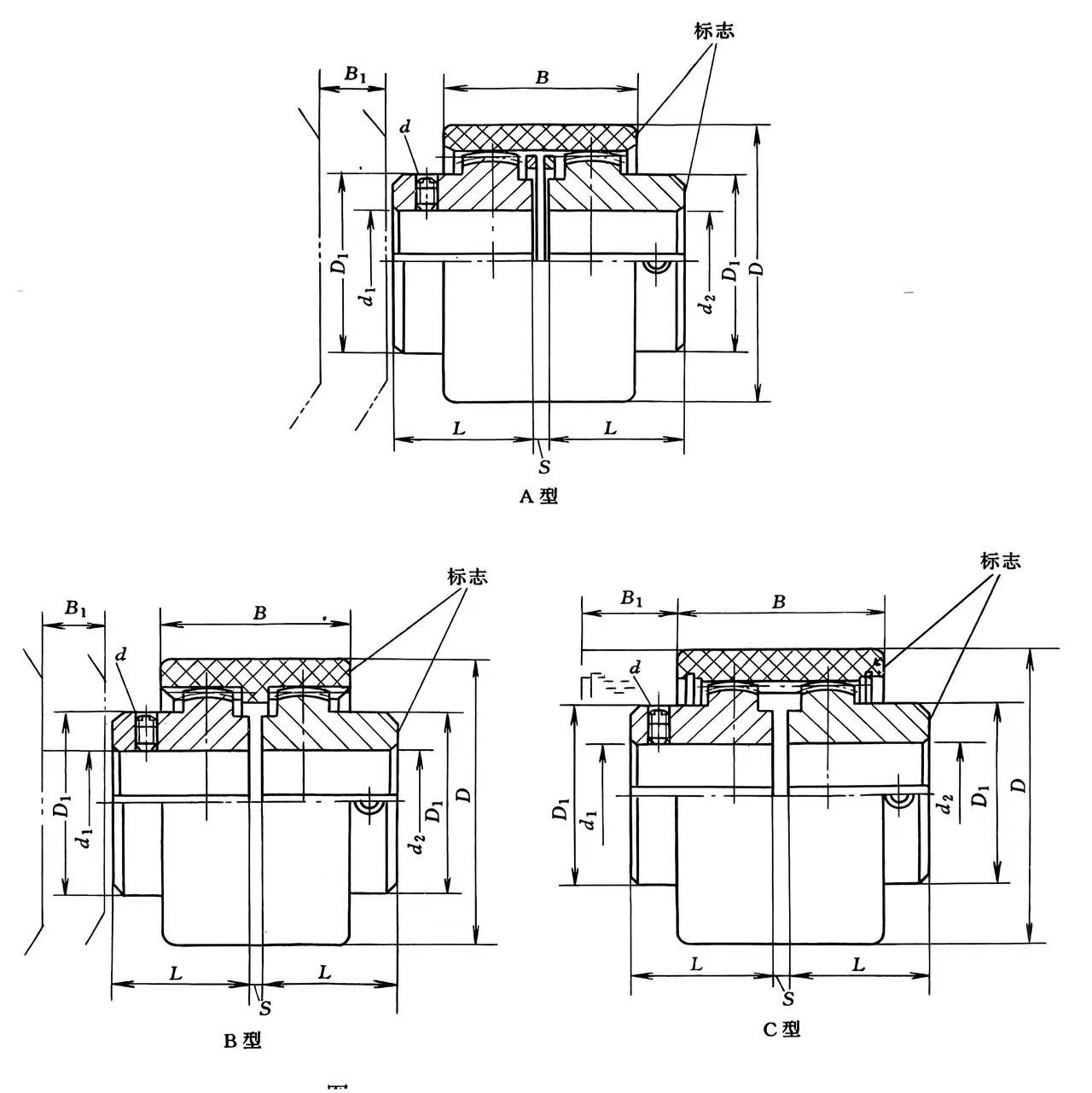

Model	Nominální točivý moment /N·m	Přípustná rotace Rychlost [n]	Průměr otvoru hřídele	Otvor pro hřídel Délka L	D			B				S	d	Hmotnost		Moment setrvačnosti I
					Ve tvaru A, B	ve tvaru C		Ve tvaru A, B	ve tvaru C	Ve tvaru A, B	ve tvaru C
														ve tvaru A ve tvaru B	ve tvaru C	ve tvaru A ve tvaru B	ve tvaru C
TGLA1 TGLB1	10	10000	6,7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Popište

Ozubená spojka je mechanický konektor s vysokým kroutícím momentem pro nekolineární hřídele, který používá vnitřní/vnější ozubení v pouzdrech k přenosu výkonu a zároveň kompenzuje úhlové, radiální a axiální nesouosost, takže je ideální pro použití v těžkém průmyslu, jako jsou ocelárny, čerpadla a dopravníky, kde je rozhodující vysoká hustota výkonu a spolehlivost, i když vyžaduje správné mazání a údržbu pro dlouhou životnost.

Jak to funguje

Komponenty: Ke každé hřídeli jsou připevněny dva náboje (s vnějšími zuby ozubeného kola), spojené objímkami (s vnitřními zuby ozubeného kola).

Kompenzace nesouososti: Zuby ozubeného kola umožňují pohyb, ohýbání, aby zvládly úhlové (ze strany na stranu), radiální (offset) a axiální (konec ke konci) nesouosost mezi hřídeli.

Přenos točivého momentu: Vysoký povrchový kontakt mezi korunovými zuby ozubeného kola poskytuje účinný přenos výkonu s vysokým točivým momentem s výjimečnou torzní tuhostí.

Klíčové vlastnosti a výhody

Vysoký točivý moment: Schopný zvládnout velmi vysoké zatížení točivého momentu.

Kompaktní: Nabízí vysoký poměr výkonu a hmotnosti, hodí se do stísněných prostor.

Spolehlivý: Poskytuje dlouhou životnost při správném mazání.

Univerzální: K dispozici v různých konfiguracích (jedno/dvojité zapojení, tuhé/flexibilní poloviny) pro různé potřeby.

Aplikace

Pohony rolí (ocelářský, papírenský průmysl)

Čerpadla, ventilátory, dopravníky

Zařízení pro výrobu energie

Údržba

Vyžaduje pravidelné mazání (tukem) pro ochranu zubů ozubených kol.

Správné vyrovnání během instalace je rozhodující pro spolehlivost a dlouhou životnost.
