Řetězové spojky RSK-KC pro přenos výkonu Snadná instalace Požadavky na nižší vyrovnání

Kontaktujte nás

Specifikace

Jednoduchá struktura, nízká cena

Snadná instalace, nižší požadavky na vyrovnání

Silná nosnost

Umožňuje relativně velké axiální posunutí

Jednoduchá údržba (pro otevřené designy)

Snadná demontáž

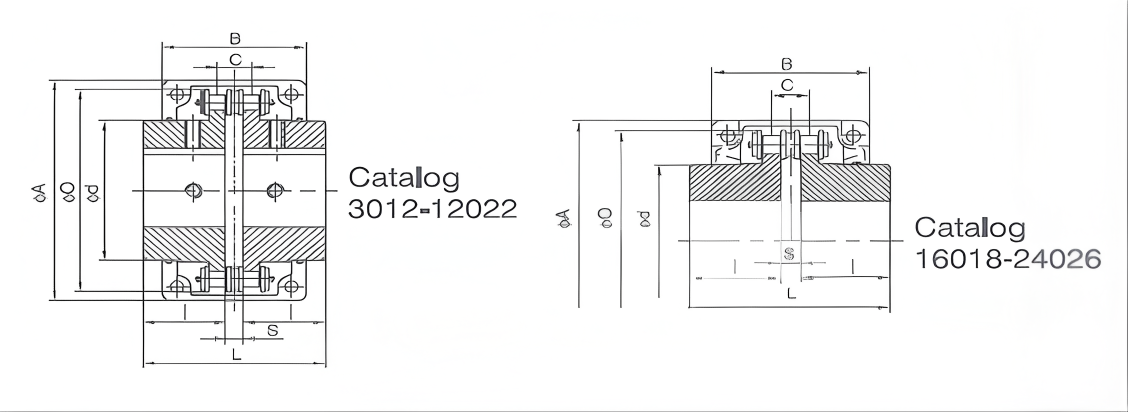

P/N

Použitelné

Rozsah

Hřídel

Pilot

Max

Hranatý

(stupeň)

Bolt

Max

Točivý moment (Nm)

Max

Revoluce (ot./min.)

Okamžik

Ze setrvačnosti

(kg. cm²)

Vyžadováno

Množství

Tuk (kg)

Hmotnost G (kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20 $ $

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20 $ $

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Popis

KC Chain Coupling, plně známý jako "Roller Chain Coupling", je mechanický prvek, který přenáší sílu záběrem dvoupramenných nebo vícepramenných válečkových řetězů se dvěma polospojkami typu řetězových kol se stejným počtem zubů.

Jeho základní princip se opírá o „flexibilitu“ řetězu pro kompenzaci relativního posunutí mezi dvěma hřídeli, přičemž k přenosu točivého momentu využívá záběr mezi zuby řetězového kola a válečky řetězu. Patří do kategorie pružných spojek bez pružných prvků. Jeho kompenzační schopnost pramení především z vůle v závěsech řetězu a vlastní pružnosti řetězu.

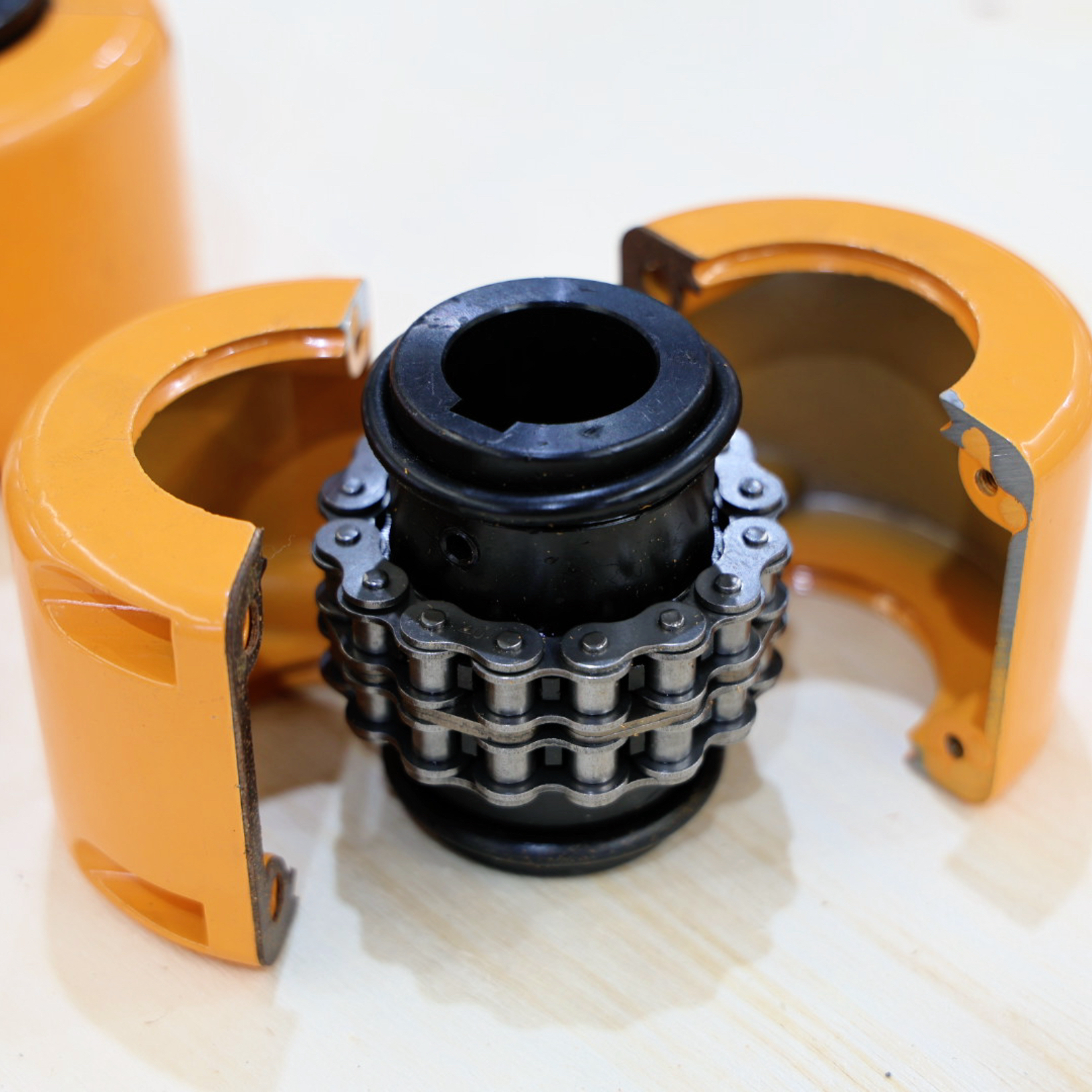

Standardní řetězová spojka KC se skládá hlavně z následujících součástí:

Dvě polospojky typu řetězových kol: Tvarově identické s řetězovými koly, obvykle vyrobené z vysoce kvalitní legované oceli a připojené k hnacímu a hnanému hřídeli pomocí per, kuželových pouzder atd.

Dvoupramenný (nebo vícepramenný) válečkový řetěz: Slouží jako přechodný flexibilní prvek, ovinutý a zabírající s oběma polospojkami.

Ochranný kryt (Plášť): Obvykle se vyrábí ze dvou dělených kovových krytů (ocelových nebo hliníkových) upevněných šrouby. Jeho hlavní funkce jsou:

Bezpečnostní ochrana: Zabraňuje vylétnutí vysokorychlostního rotujícího řetězu a způsobení nehod v případě přetržení.

Nádržka na mazivo: Může být naplněna mazivem pro zajištění nepřetržitého mazání a ochrany řetězu proti korozi.

Ochrana proti prachu a nečistotám: Chrání řetěz před vnějším prachem, vlhkostí a nečistotami.

Klíčové vlastnosti

Jednoduchá struktura, nízká cena:

Málo komponentů, vyzrálé výrobní procesy (řetězová kola a řetězy jsou standardní součástí). Jedná se o jeden z typů spojek s nejvyšším poměrem ceny a výkonu.

Snadná instalace, požadavky na nižší vyrovnání:

Díky své vlastní vůli a flexibilitě se dobře přizpůsobuje axiálním, radiálním a úhlovým chybám instalace (kombinovaná nesouosost) mezi hřídeli. Instalace a vyrovnání jsou rychlejší a jednodušší ve srovnání s ozubenými nebo kotoučovými spojkami.

Silná nosnost:

Konstrukce vícepramenného řetězu může přenášet značný točivý moment, díky čemuž je vhodný pro aplikace se středním výkonem a středním zatížením.

Umožňuje relativně velké axiální posunutí:

Řetěz se může axiálně posouvat po zubech řetězového kola, což umožňuje kompenzaci značného axiálního plováku způsobeného tepelnou roztažností nebo vůlí ložisek.

Jednoduchá údržba (u otevřených designů):

Rané řetězové spojky otevřeného typu bez ochranných krytů umožňovaly přímé pozorování opotřebení a snadné mazání. Moderní chráněné konstrukce také vyžadují pouze pravidelné otevírání krytu za účelem kontroly a domazání.

Snadná demontáž:

Nevyžaduje axiální pohyb připojeného strojního zařízení. Pouhým odstraněním šroubů krytu a spojovacího článku řetězu (pokud je použit) lze řetěz sejmout a uvolnit.

Primární aplikační pole

Řetězové spojky KC jsou vhodné pro ekonomické aplikace se středními až nízkými rychlostmi, středním zatížením, vyžadující určitou kompenzaci nesouososti a kde vysoká přesnost převodu není kritická

jako například:

Zemědělská technika: Pohony pro kombajny, traktory atd.

Dopravní zařízení: Pohony pro pásové dopravníky, řetězové dopravníky.

Všeobecné průmyslové vybavení: Ventilátory, čerpadla, mixéry, bubny.

Stavební stroje: Malé míchačky, zdvihací zařízení.

Některé stroje pro lehký průmysl, které jsou citlivé na náklady.
