Name: Typ axiální instalace skořepinové spojky RSK Serpentine Spring Grid
Rating: 5 (99 reviews)

Specifikace

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení

Rychlá instalace a demontáž šetří čas a námahu

Ultra dlouhá životnost

Jednoduchá konstrukce a snadná údržba

Nízké požadavky na instalaci a široká škála provedení

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky

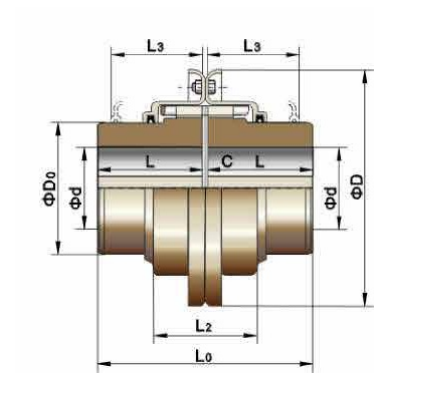

Model	Jmenovitý točivý moment/Tn N. M	Povolená rychlost/N ot./min	Maximální otvor pro nápravu L mm	Axiální délka L mm	Délka L0 mm	L2 mm	D mm	D0 mm	Distanční vložka C mm	Hmotnost (bez otvoru) kg	Olejová náplň kg
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170 T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

Popis

Jedná se o jednoduchou a nákladově efektivní spojku pro aplikace s vysokým točivým momentem.

Hadovitá pružinová mřížková spojka Jiangsu RSK kombinuje vysoký krouticí moment ozubených spojek s flexibilitou elastických spojek, což z ní činí jednodušší a ideálnější možnost mezi spojkami pro střední až velké zatížení. Jeho konstrukce s rychlou demontáží zcela eliminuje potíže s instalací a demontáží a nabízí ekonomičtější a spolehlivější řešení spojky.

Odolnost proti nárazu, tlumení vibrací a adaptabilita na různé zatížení poskytují zvýšenou ochranu zařízení.

Plochy zubů spojky s hadovitou pružinovou mřížkou RSK se skládají z více zakřivených ploch, které umožňují, aby se kontaktní plocha měnila podle změn zatížení. Tato konstrukce umožňuje spojce lépe odolávat nárazům zatížení a proměnlivému zatížení, což zajišťuje větší bezpečnost při spouštění nebo při nerovnoměrném zatížení. Pružný převod pružiny navíc absorbuje značné množství vibračních sil. Jeho tlumicí účinek snižuje nárazové vibrace o více než 36 %, což z něj činí skutečný filtr otřesů a vibrací pro systémy přenosu energie.

Rychlá instalace a demontáž šetří čas a námahu.

S cílem vyřešit potíže a neefektivitu při instalaci a demontáži spojek vyvinula společnost RSK zcela novou rychlospojku. Přijímá rozhraní s kónickým povrchem a využívá několik vysokopevnostních šroubů na koncové ploše pro působení síly, čímž se dosahuje expanzních i spojovacích účinků. Tato konstrukce umožňuje uložení s vůlí během instalace a zároveň poskytuje výkon s přesahem, což ušetří více než 70 % času ve srovnání s tradičními výrobky s přesahem.

Ultra dlouhá životnost.

Kuželová pružina je vyrobena z vysoce pevné legované oceli a prochází přísným procesem tepelného zpracování pro dosažení vynikající tuhosti a pružnosti. Povrch pružiny je precizně pískovaný, aby se stlačila molekulární struktura povrchové vrstvy, což má za následek zvýšenou odolnost proti opotřebení a prodlouženou životnost.

Jednoduchá konstrukce a snadná údržba.

Nízké požadavky na instalaci a široká škála provedení.

Požadavek na přesnost instalace pro spojky s hadovitou pružinovou mřížkou je nižší než pro obecné spojky. Pružina se může volně kývat v zubových drážkách polospojkové objímky, což umožňuje značné radiální, úhlové a axiální odchylky mezi dvěma hřídeli. Dokud tyto odchylky zůstanou v určitém rozsahu, neovlivní výkon přenosu energie, nebudou generovat hluk nebo zhoršit životnost.
