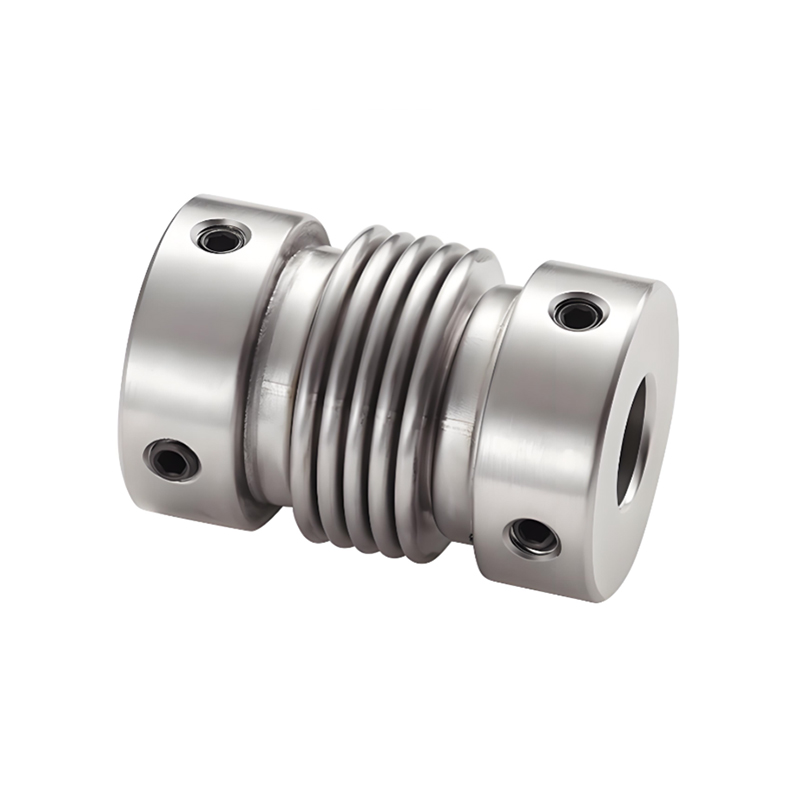

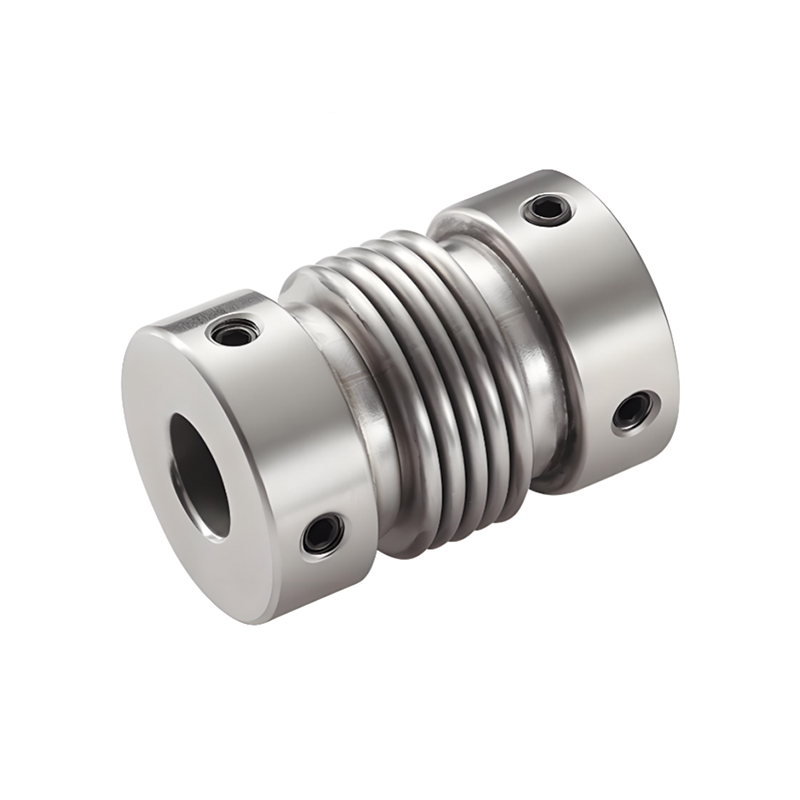

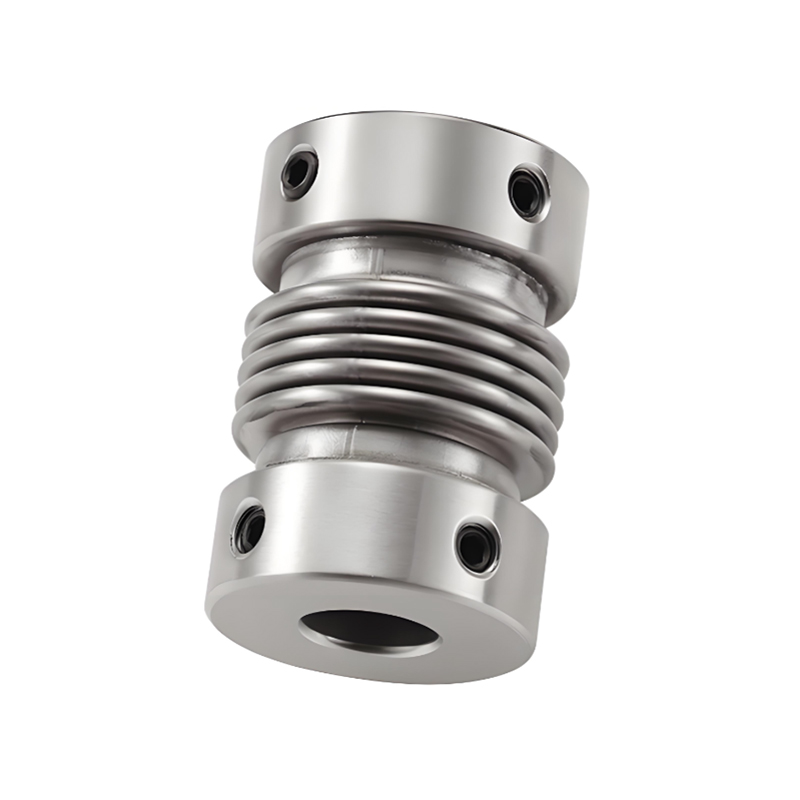

RSK-CPRG Dobrá odolnost proti korozi Nerezové vlnovcové spojky Polohovací šroub

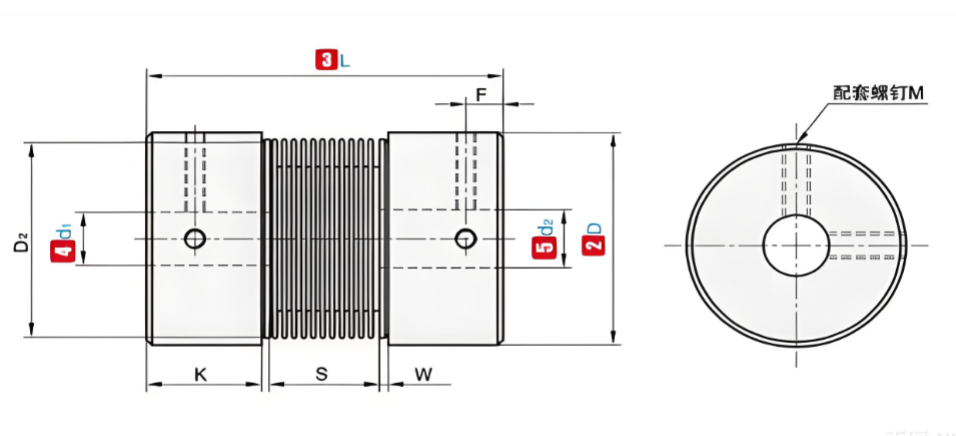

P/N

ΦD

L

Standardní vnitřní průměr (mm)

K

W

S

D2

F

M

Utahovací moment (N.m)

RSK-CPRG

16

27

4-5-6-6,35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6,35-7-8-9-9,525-10

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6,35-7-8-9-9,525-10

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

Poznámka: Vnitřní otvory na obou koncích spojky lze libovolně kombinovat s minimálním a maximálním vnitřním průměrem. Velikosti vnitřního průměru označené v tabulce jsou pouze orientační. Zákazníkem požadovaný průměr otvoru je také pouze orientační. Pro průměr otvoru požadovaný zákazníkem nás prosím kontaktujte.

P/N

ΦD

L

Jmenovitý točivý moment (N.m)

Povolit zkreslení (mm)

Povolit náklon (∠°)

Povolit axiální odchylku (mm)

Povolit RPM

Statická torzní tuhost (N.m/rad)

Moment setrvačnosti (N.m)

Hmotnost (g)

RSK-CPRG

16

27

1.2

0.1

2

0.3

-0,1

16000

150

7,9X10⁻⁷

22

20

32

2.2

0.1

2

0.3

-0,1

13000

220

2,0X10⁻⁶

36

22.5

34

2.7

0.15

2

0.3

-0,1

12000

300

6,2X10⁻⁶

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6,7X10⁻⁶

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2,0X10⁻⁵

128

Poznámka: Výše uvedený setrvačný moment a technické parametry jsou měřeny standardem maximální clony. Maximální hodnota jmenovitého točivého momentu souvisí s životností samotné spojky. Čím větší je vnější průměr, tím větší je síla a čím menší je vnější průměr, tím vyšší je povolená rychlost.
