RSK Grid spojky Návod k instalaci

Výkon spojka závisí do značné míry na způsobu instalace a údržby. Spojky Grid jsou navrženy tak, aby fungovaly v horizontální nebo vertikální poloze bez úprav.

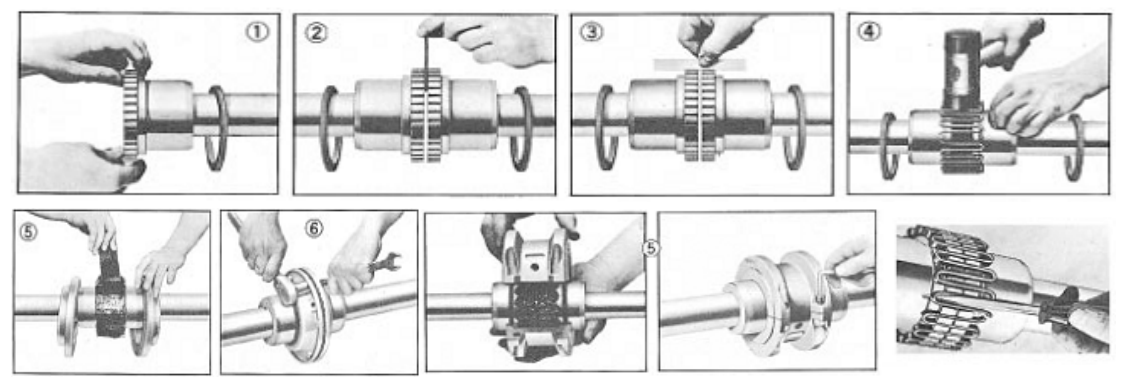

1. Namontujte těsnění a náboje
Očistěte všechny kovové části pomocí nehořlavého rozpouštědla a zkontrolujte náboje, hřídele a drážky pro pero, zda nemají otřepy. Těsnění lehce potřete tukem a nasaďte na hřídele před montáží nábojů. Namontujte náboje na příslušné hřídele tak, aby čelo náboje bylo v jedné rovině s koncem jeho hřídelů, pokud není uvedeno jinak. Při vybavení utáhněte šrouby.

2. Mezera a úhlové zarovnání

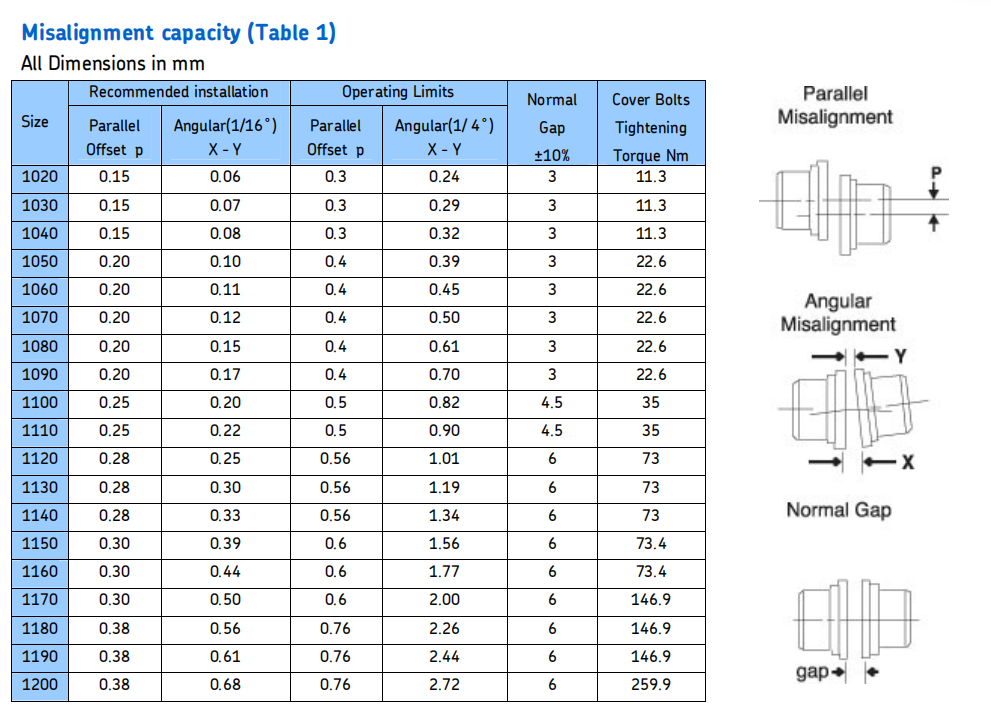

Pomocí rozpěrné tyče o tloušťce rovné mezeře uvedené v tabulce 1. Vložte tyč podle obrázku do stejné hloubky v 90° intervalech a změřte vůli mezi tyčí a čelem náboje pomocí hmatadel. Rozdíl v minimálních a maximálních měřeních nesmí překročit úhlové limity uvedené v tabulce 1

3.Offsetové zarovnání
Vyrovnejte tak, aby rovná hrana spočívala kolmo (nebo v mezích uvedených v tabulce 2) na obou nábojích a také v 90° intervalech. Vzdálenost nesmí překročit limity pro instalaci Parallel Offset uvedené v tabulce 1. Utáhněte všechny šrouby základu a opakujte kroky 2 a 3. V případě potřeby spojku znovu vyrovnejte.

4. Vložte mřížku
Před vložením mřížky naplňte mezeru a drážky specifikovaným mazivem. Upevněte mřížku ve stejném směru; to zajistí správný kontakt mřížky s neotočným kolíkem v polovinách krytu. Mírně roztáhněte mřížku tak, aby přešla přes zuby spojky a sedlo měkkou paličkou.

5. Zabalte s tukem a sestavte kryty
Prostory mezi mřížkou a kolem ní naplňte co největším množstvím maziva a setřete přebytečný povrch v jedné rovině s horní částí mřížky. Umístěte těsnění na náboje tak, aby byly zarovnány s drážkami v krytu. Umístěte těsnění na přírubu spodní poloviny krytu a namontujte kryty tak, aby značky byly na stejné straně. Těsnění zatlačte dovnitř, dokud se nezastaví proti těsnění a zajistěte poloviny krytu upevňovacími prvky, utáhněte je momentem uvedeným v tabulce. Ujistěte se, že těsnění zůstávají na svém místě během utahování upevňovacích prvků.
