Pokyny k instalaci ozubené spojky

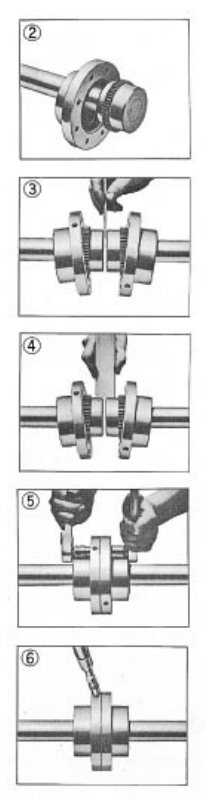

1. Namontujte přírubové objímky, těsnění a náboje

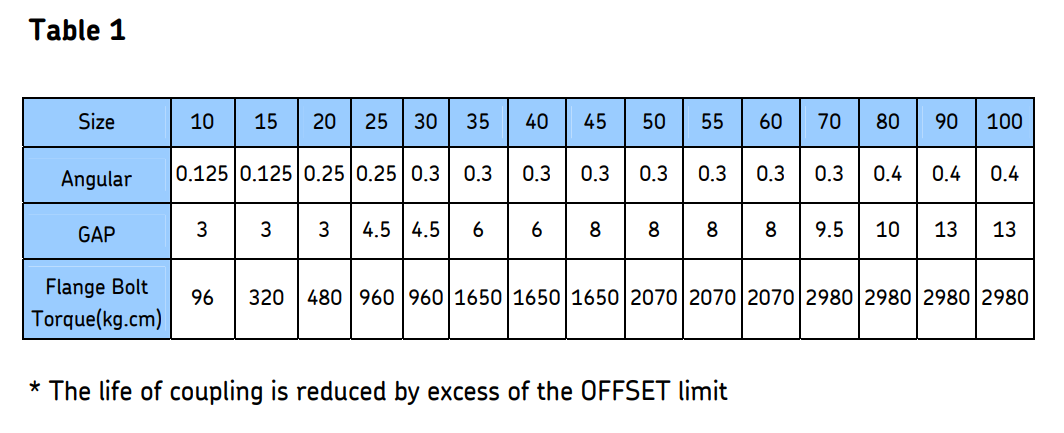

Vyčistěte všechny díly. Namažte korunové ozubení a O-kroužek. Nasaďte O-kroužek na hřídele. Umístěte přírubová pouzdra s těsnicími kroužky na hřídele a namontujte náboje na příslušné hřídele. Utěsněte drážky pro pero, abyste zabránili úniku. Vložte stavěcí šrouby a utáhněte. Umístěte zařízení v přibližném zarovnání s mezerou náboje, jak je uvedeno v tabulce 1.

2. Gap & Angular Alignment

Použijte rozpěrnou tyč, jejíž tloušťka odpovídá mezeře uvedené v tabulce 1. Vložte tyč do stejné hloubky v 90° intervalech a změřte vůli mezi tyčí a čelem náboje pomocí tykadel.

3. Offsetové zarovnání

Vyrovnejte hřídel s rovnou tyčí, kontrolujte každých 90°, viz tabulka 1. Zkontrolujte pomocí tykadel. Pomocí číselníkového úchylkoměru se ujistěte, že nepřekročíte limit posunutí.

4. Sestavte spojku

Vložte těsnění mezi příruby a utáhněte šrouby, přičemž otvor pro mazání umístěte do úhlu 90°. Utáhněte upevňovací prvky momentem uvedeným v tabulce 1.

5. Velká velikost (nad velikost 70)

Nainstalujte spojka jak je uvedeno výše. Odstraňte všechny mazací zátky a dejte do spojky doporučené mazivo, dokud přebytek neproteče otevřeným mazacím otvorem, pak zazátkujte. Naplňte mazivo, dokud nepřeteče u otevřeného protilehlého otvoru.
